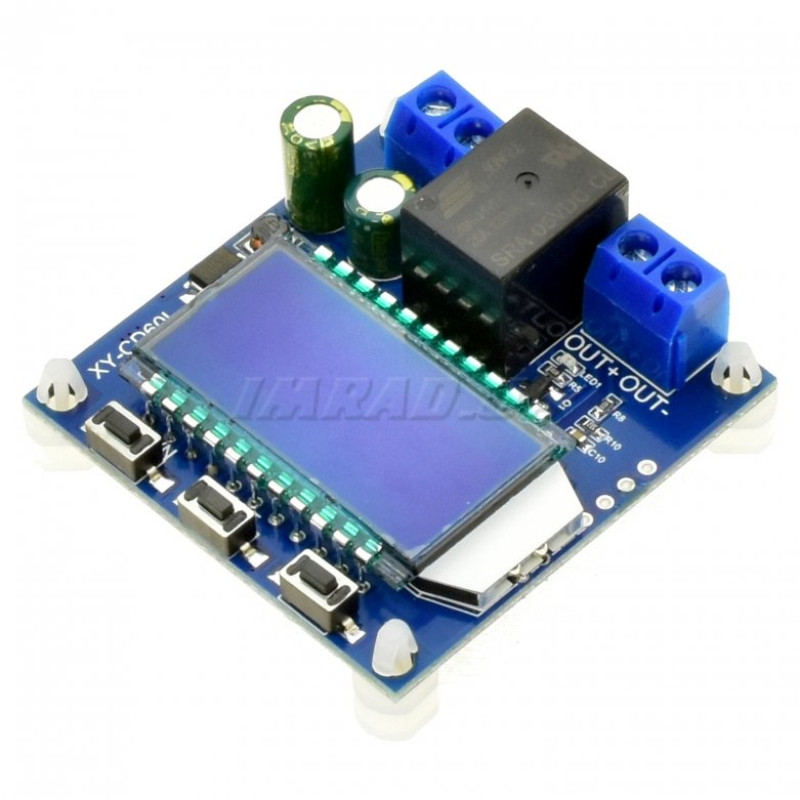

Модуль XY-CD60L — це інтелектуальний контролер, призначений для управління процесами заряду і розряду акумуляторів з робочою напругою від 6 до 60 В. Струм навантаження до 20 А. Він підходить для літій-іонних і свинцево-кислотних батарей, автоматично управляючи включенням і відключенням навантаження через вбудоване реле. Важливо відзначити, що даний модуль не є зарядним пристроєм — він лише контролює напругу і стан акумулятора, але не регулює струм заряду.
Можна встановлювати режим зарядки або розрядки акумулятора і задавати порогові параметри. Реле спрацьовує за порогом напруги або за таймером. Затримка включення означає інтервал між завершенням зарядки або розрядки і повторним включенням. Діапазон встановлюваного часу: 0–999 секунд. Час примусового запуску: 0–10 секунд.
Основні характеристики:
• Модель: XY-CD63L з ЖК індикатором
• Живлення: DC 6–60 В
• Вимірювана напруга: DC 6–60 В
• Максимальний струм: до 20 А
• Точність вимірювання напруги: ± 0,1 В
• Розміри: 45 × 46 мм
Позначення параметрів на дисплеї:
• UP – верхній поріг напруги
• dn – нижній поріг напруги
• OP – час провідності
• dOP – затримка провідності (0–999 сек.)
• FOP (в режимі розрядки) – примусовий запуск (0–10 сек.)
Режим зарядки (IN): Мигає індикатор, модуль в пороговому режимі. Коли напруга акумулятора ≤ DN, реле включається, зарядний пристрій починає заряд. Коли напруга > UP, реле відключається, завершуючи процес зарядки.
Режим розрядки (OUT): Мигає індикатор, модуль в пороговому режимі. Якщо напруга батареї > UP, реле включає навантаження. Якщо напруга ≤ dn, реле відключає навантаження.
Розрахунок відсотка заряду: Формула: (Напруга батареї – нижній поріг) / (верхній поріг – нижній поріг) × 100%
Функції кнопок:
• Кнопка ВГОРУ: коротке натискання – перемикання % і часу, довге натискання (5 сек.) – зміна режиму (зарядка IN / розрядка OUT).
• Кнопка SET: коротке натискання – перегляд параметрів, довге натискання – вхід в меню налаштування.
• Кнопка ВНИЗ: коротке натискання – екстрене відключення реле. Довге натискання – налаштування підсвітки дисплея: L-P – завжди включена. ON – відключається через 5–10 хвилин.
Налаштування параметрів:
• Довге натискання SET – вхід в меню.
• Коротке натискання SET – перемикання параметрів.
• Кнопки ВГОРУ/ВНИЗ – зміна значень.
• Довге натискання SET – збереження параметрів.
Контроль часу зарядки/розрядки: Якщо параметр OP більше 0, активується таймер: після включення реле починається відлік часу зарядки/розрядки. По закінченню часу реле відключається, завершуючи процес. Якщо час встановлено неправильно (наприклад, напруга виходить за межі UP/DN), дисплей покаже H:ER (помилка). Якщо DN ≥ UP, система відобразить помилку ERR.
Затримка включення (dOP, 0–999 сек.): Інтервал між завершенням процесу і повторним включенням реле.
Примусовий запуск (FOP, 0–10 сек.): Дозволяє примусово включити реле при старті розрядки, щоб уникнути помилкових спрацьовувань.
