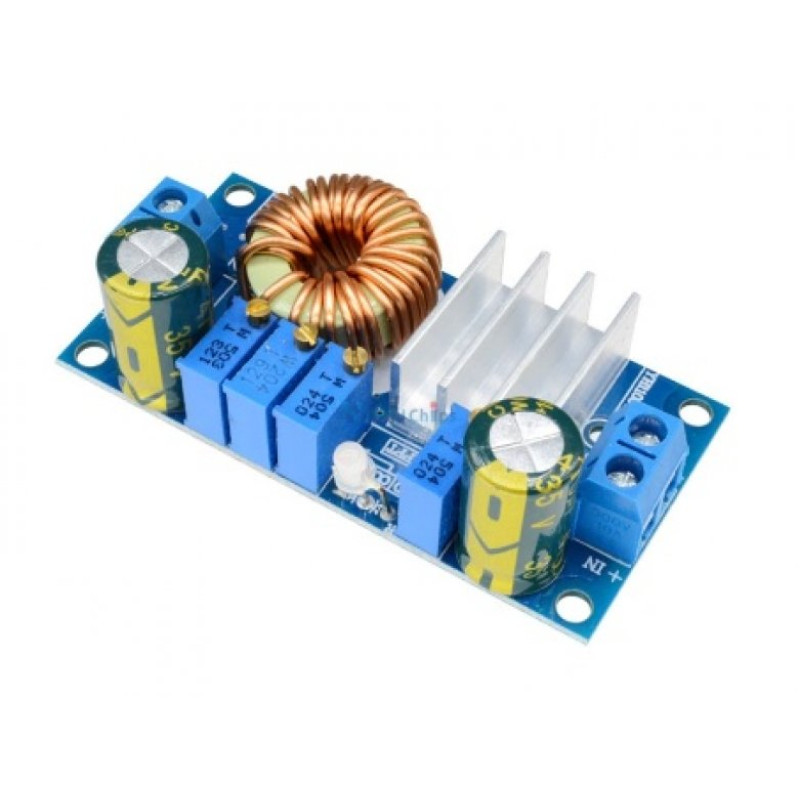

Понижуючий DC-DC перетворювач XL4015 CC/CV MPPT для сонячних модулів для ремонту, складання та обслуговування електрон

YH11067A — це імпульсний понижувальний DC-DC перетворювач для заряджання акумуляторів від сонячних панелей. Він підтримує режими постійної напруги (CV) і постійного струму (CC), а також оснащений функцією MPPT (Maximum Power Point Tracking), що дозволяє максимально ефективно заряджати різні типи акумуляторів і живити інші пристрої. У перетворювачі використовується чип XL4015. Немає захисту від переполюсовки і немає захисту від зворотного струму на виході (рекомендується додати діод при використанні модуля для заряджання АКБ).

Технічні характеристики:

• Вхідна напруга: 6–36 В

• Вихідна напруга: 1,25–32 В (за замовчуванням встановлено 5 В)

• Діапазон регулювання MPPT: 6–36 В

• Вихідний струм: 0,05–5 А (за замовчуванням 3 А)

• Робоча температура: від -40 до +85 °C

• Робоча частота: 180 кГц

• ККД: до 95%

• Розміри: 60 × 32 × 22 мм

Модуль може використовуватися як звичайний перетворювач для живлення конструкцій або заряджання акумуляторів від будь-якого джерела струму. Або як MPPT-контролер при роботі від портативних сонячних панелей для більш ефективного перетворення енергії.

Суть роботи MPPT у тому, що навіть якщо світла небагато і сонячна панель виробляє напругу меншу, ніж напруга акумулятора, він усе одно заряджається. Напруга з панелі спочатку підвищується до встановленого номіналу, а потім подається на понижувальний імпульсний стабілізатор для отримання потрібної напруги для заряджання акумулятора. По суті — двоступеневе перетворення. На платі розташовані потенціометри налаштування вихідної напруги і струму, порога перемикання режимів CC/CV і встановлення напруги MPPT.

->
