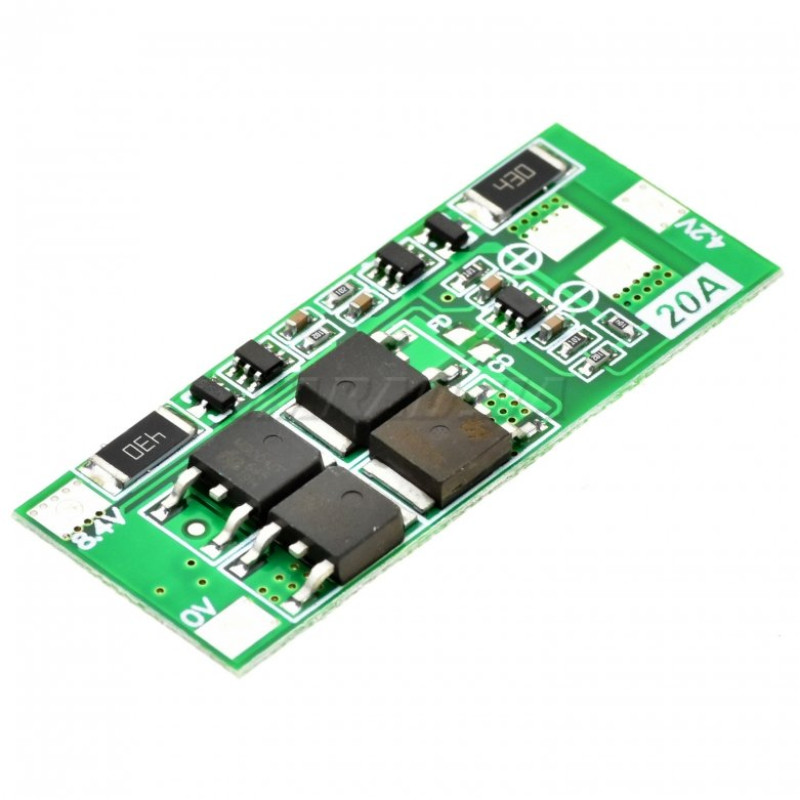

Модуль HW-391 являє собою плату захисту акумулятора BMS (Battery Management System) для 2S літій-іонних (Li-Ion) і літій-полімерних (Li-Po) акумуляторів із номінальною напругою 3,6 – 3,7 В на комірку. Напруга повного заряду 8,4 В, струм розряду 20 А. Заряд і розряд здійснюються через один порт. Модуль підходить для виготовлення АКБ для повербанків або інших завдань із середніми струмами розряду з комірок 18650 і 26650. Функція балансування — є.
Технічні характеристики:
Назва модуля: HW-391
Кількість комірок: 2S послідовно
Тип підтримуваного акумулятора: Li-Ion/Li-Po (3,6-3,7 В)
Напруга заряду: 8,4 – 9,0 В
Напруга 100% зарядженого акумулятора: 8,4 В
Напруга припинення заряду: 4,20 – 4,25 ± 0,05 В
Напруга відновлення заряду: 4,10 – 4,15 ± 0,05 В
Напруга припинення розряду: 2,45 ± 0,08 В
Напруга відновлення розряду: 3,0 ± 0,1 В
Струм розряду номінальний: 20 А
Струм розряду імпульсний: 25 А
Струм зарядки: 20 А
Опір: 45 мОм
Чип: (не вказано)
Ключі: (не вказано)
Балансування комірок: є, пасивне, до 100 мА
Захист від перезаряду та перерозряду: є, 1400/110 мс
Захист від КЗ: є, 250 мкс
Для комірок LiFePO4 НЕ ПІДХОДИТЬ
Розмір: 47 х 20 х 3,5 мм
Особливості модуля:
- Для складання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед складанням АКБ бажано вирівняти напругу на всіх комірках шляхом замикання всіх мінусових контактів між собою, а плюсових — між собою.
- Підключення акумуляторів до контактів контролера здійснюється у суворій послідовності за зростанням напруги: перший — 0 В, другий — 4,2 В, третій — 8,4 В. У разі недотримання цієї вимоги BMS працюватиме некоректно. Для монтажу використовуйте провід достатнього перерізу.
- Після складання АКБ підключіть відповідний зарядний пристрій до BMS для активації.
->
