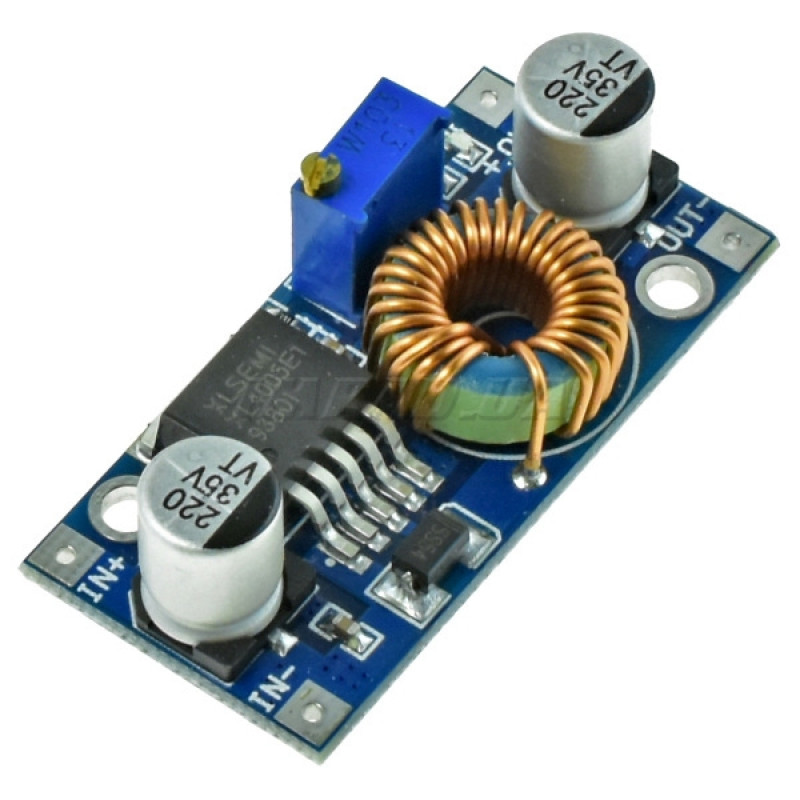

Понижуючий DC-DC перетворювач XL4005 CV для ремонту, складання та обслуговування електронних пристроїв

Підвищуючий DC-DC перетворювач на основі чипа LM2596 призначений для отримання напруги від 1.25 до 36 В від однополярного джерела напругою від 4 В до 38 В. (На платі встановлені конденсатори на 35 В). Максимальний вихідний струм заявлений до 3А.

На цьому чипі можна зустріти досить багато схожих виробів. Технічні параметри заявляються найрізноманітніші. Часто виробники модуля вказують завищені параметри в гонитві за «красивими» цифрами. Потім виникають питання. Краще дивитися офіційний Data Sheet виробника на чип, на якому зібраний модуль. Конкретно цей на LM2596 виробництва National Semiconductors, корпус TO-263-5. Вхідна напруга: не вище 40 В; Вихідний струм: до 3А; Гарантована точність вихідної напруги ±4%; Точність частоти генератора ±15%; ККД – 73%; Є зовнішнє керування вимкненням (у режимі очікування споживання всього 80 мкА). Вбудований захист, що включає двоступеневе обмеження струму (при перевищенні номінального струму) і відключення при перегріві для повного захисту в аварійних ситуаціях.

Якщо виробник модуля використав оригінальну мікросхему, не заощаджував на конденсаторах, поставив хороший дросель, зробив якісну плату і нормально все зібрав – можна розраховувати на параметри не вищі зазначених у документації на ЧИП. Для надійності краще не експлуатувати модуль на граничних режимах. Це стосується всієї подібної продукції.

Технічні характеристики:

• Режим роботи: CV

• Вхідна напруга: DC 4-38 В

• Вихідна напруга: DC 1,25-36 В (регульована)

• Максимальний вихідний струм: до 3 A (вище 1,8 А потрібен радіатор)

• ККД: до 80%

• Захист від короткого замикання: є (обмеження струму 8 А).

• Захист від перегріву: є

• Частота перемикання: 150 кГц

->
