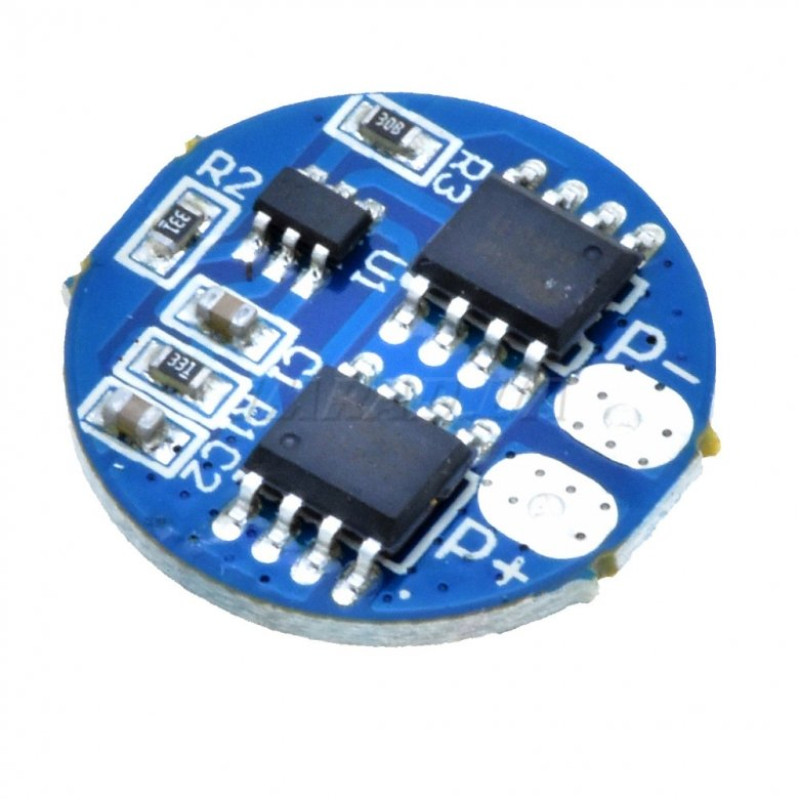

Модуль HX-2S-A2 являє собою плату захисту акумулятора BMS (Battery Management System) для 2S літій-іонних (Li-Ion) та літій-полімерних (Li-Po) акумуляторів з номінальною напругою 3,6 – 3,7 В на комірку. Напруга повного заряду 8,4 В, струм розряду 20 А. Заряд і розряд здійснюються через один порт. Модуль підходить для виготовлення АКБ для різних завдань із невеликим струмом споживання з комірок 18650. Функція балансування – відсутня.
Технічні характеристики:
- Назва модуля: HX-2S-A21
- Кількість комірок: 2S послідовно
- Тип підтримуваного акумулятора: Li-ion/Li-po (3,6-3,7V)
- Напруга заряду: 8,4 – 9,0 В
- Напруга 100% зарядженого акумулятора: 8,4 В
- Напруга припинення заряду: 4,25 – 4,35 ± 0,05 В
- Напруга відновлення заряду: 4,10 – 4,15 ± 0,05 В
- Напруга припинення розряду: 2,8 – 3,0 ± 0,05 В
- Напруга відновлення розряду: 3,0 ± 0,1 В
- Струм розряду номінальний: 5 А
- Струм розряду імпульсний: 7 А
- Струм заряду: 2 А
- Опір: 300 mΩ
- Чіп: (не вказано)
- Ключі: AO4406A (30V; 13A; 11.5mΩ) SOIC-8
- Балансування комірок: немає
- Захист від перезаряду та перерозряду: є,
- Захист від КЗ: є
- Для комірок LiFePO4 НЕ ПІДХОДИТЬ
- Розмір: Ø17,5 x 3,2 мм
Особливості модуля:
- Для збирання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед збиранням АКБ бажано вирівняти напругу на всіх комірках шляхом замикання всіх мінусових контактів між собою, а плюсових між собою.
- Підключення акумуляторів до контактів контролера здійснюється у суворій послідовності за зростанням напруги: перший - 0 В, другий - 4,2 В, третій - 8,4 В. При недотриманні цієї вимоги BMS працюватиме некоректно. Для монтажу використовуйте дріт достатнього перерізу.
- Після збирання АКБ підключіть відповідний зарядний пристрій до BMS для активації.
->
