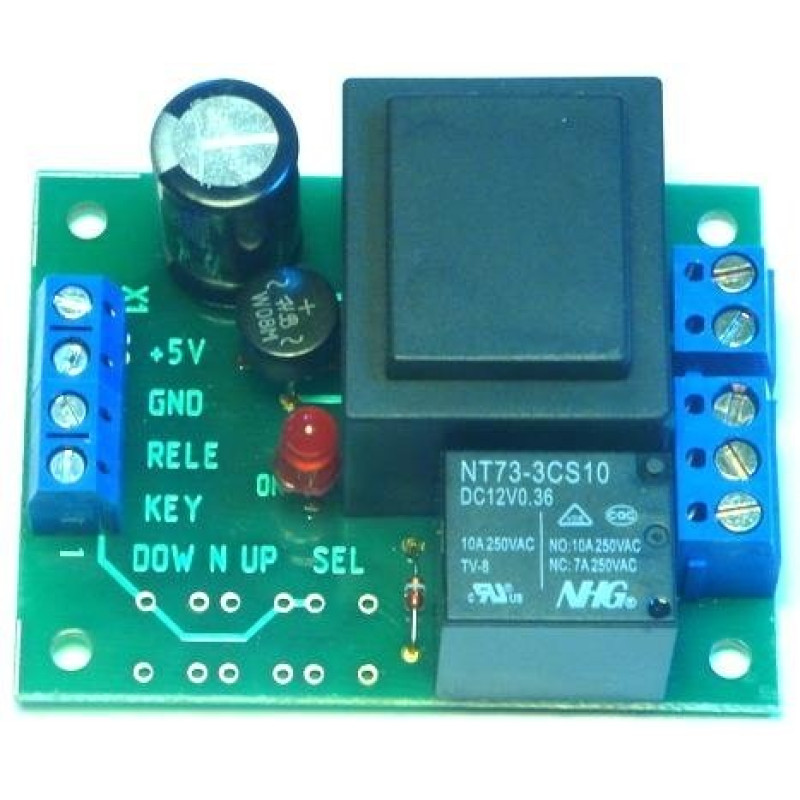

Блок живлення PSR-12 для ремонту, складання та обслуговування електроніки

Модуль PSR-12 призначений для живлення від мережі 220В виробів серії 4d56 і керування потужними електроприладами за допомогою встановленого на платі реле 220В-10А. Стан реле індикується світлодіодом. Пристрій забезпечує гальванічну розв’язку між контролером, мережею і може використовуватися з будь-якими автоматизованими пристроями, для яких потрібне живлення +12V. Для програмування виробів серії 4d56 у модулі живлення передбачено встановлення сервісних кнопок керування («Більше», «Менше», «Режим»). Ланцюги підключення модуля, включно з усіма трьома контактами реле для перемикання, виведені на роз'єми з гвинтовими затискачами. Модуль компактний і має малі габарити. Трансформатор і реле – промислової європейської якості.

У модулі присутня небезпечна для життя напруга мережі ~220В. Перед виконанням будь-яких дій з модулем вимкніть його від мережі! Дотримуйтесь правил електробезпеки.

->
