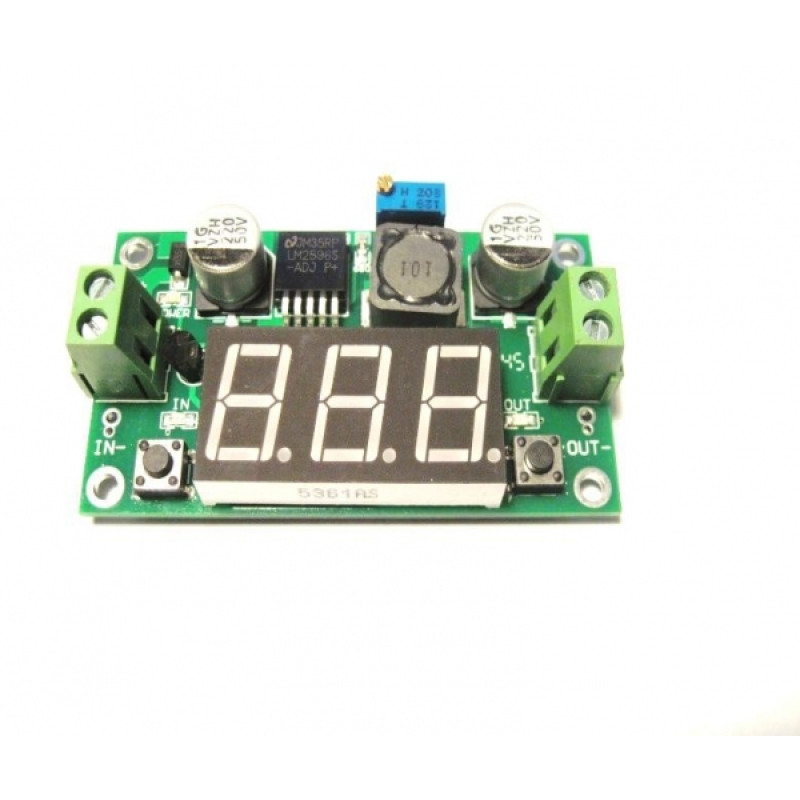

Понижуючий DC-DC перетворювач LM2596S із вбудованим вольтметром для ремонту, складання та обслуговування електронних п

Понижуючий (step-down) DC-DC перетворювач на базі мікросхеми LM2596S призначений для перетворення вхідної напруги 4–40V у стабілізовану вихідну напругу 1,25–37V (регульовану). Він забезпечує високий ККД до 92%. Наявність вбудованого цифрового вольтметра дозволяє контролювати вхідну або вихідну напругу, перемикання між режимами здійснюється кнопкою. Модуль побудований на мікросхемі LM2596S (Data Sheet) – це імпульсний Buck-конвертер, розроблений для роботи з навантаженням до 3A. На відміну від лінійних стабілізаторів, таких як LM317, ця мікросхема працює на високій частоті (150 кГц), що дозволяє зменшити розміри зовнішніх компонентів, підвищити ККД і мінімізувати нагрівання. Вона має вбудований силовий MOSFET-транзистор, мінімальну кількість зовнішніх компонентів обв'язки та високу стабільність вихідної напруги. Є вбудований захист від перегріву та перевантаження по струму.

Основні характеристики DC-DC модуля:

• Вхідна напруга: 4–40V

• Вихідна напруга: 1,25–37V (регульована потенціометром)

• Максимальний вихідний струм: 3A (за умови гарного охолодження)

• ККД: до 92%

• Частота перетворення: 150 кГц

• Перемикання режиму вольтметра (вхідна/вихідна напруга): кнопкою

• Точність вимірювання вольтметра: ±0,1V

• Роз'єми: з гвинтовими затискачами для зручного підключення проводів

• Розміри: 71 × 39 × 19 мм (можуть відрізнятися в різних версіях)

При використанні струму вище 2A рекомендується встановлення радіатора на мікросхему LM2596S. Не перевищуйте вхідну напругу 40V, оскільки це може пошкодити стабілізатор. Завдяки надійності та простоті використання, DC-DC перетворювач на базі LM2596S є популярним рішенням для створення стабільних джерел живлення в різних електронних пристроях.

->
