- Модель:k04299
- Артикул:k04299
- Доступно:Є в наявності999

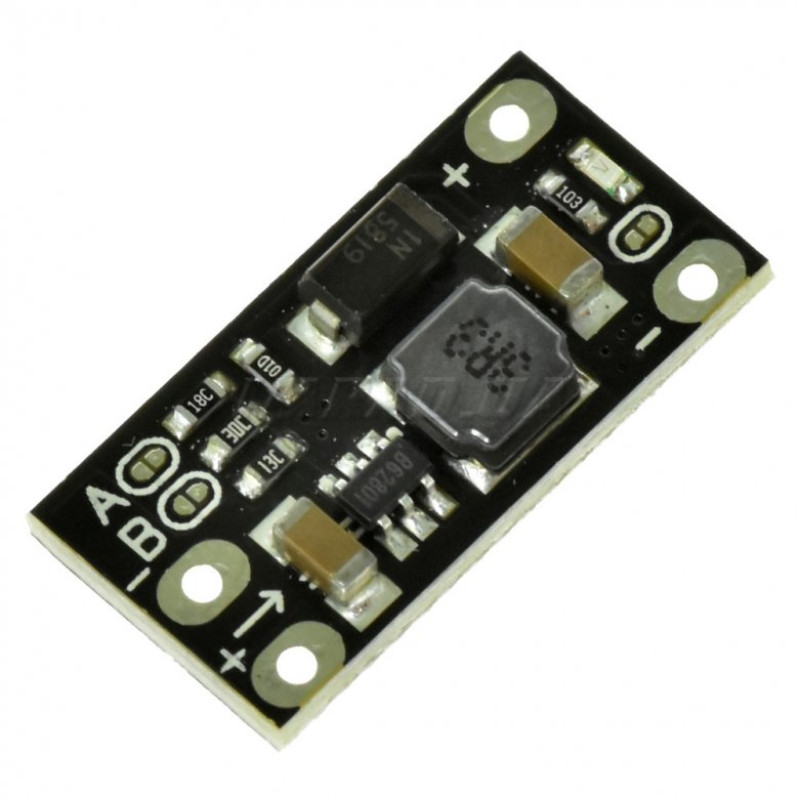

Підвищуючий DC-DC перетворювач BS-01 із програмованою фіксованою вихідною напругою 5/8/9/12 В. Модуль універсальний і дуже компактний. Призначений для живлення конструкцій стабілізованою напругою з струмом споживання до 1 А. Має функцію плавного запуску, захист від перевантаження та перегріву, блокування від зниженого вхідного напруження. MT3608 має автоматичне перемикання в режим частотно-імпульсної модуляції при невеликих навантаженнях.
Для встановлення вихідної напруги потрібно встановити перемички на майданчиках A і B: 5V – open; open / 8V – open; closed / 9V – closed; open / 12V – closed; closed
Чип містить вбудований MOSFET з опором каналу 80 mΩ і працює на частоті 1,2 MHz. Чип розрахований на живлення від 2 до 24 В. Якщо замінити на платі резистори подільника на інші номінали, можна отримати необхідні значення вихідної напруги до +28 В. Дивіться Data Sheet на MT3608.
Технічні характеристики:
• Режим роботи: CV
• Вхідна напруга: 2.5 – 5.0 В DC
• Вихідна напруга: фіксована, 5/8/9/12 В DC
• При живленні від +3,7 В – вихід: 5V 1A; 8V 0.5A; 9V 0.45A; 12V 0.3A
• При живленні від +5 В – вихід: 8V 0.7A; 9V 0.7A; 12V 0.5A
• ККД: до 93 %
• Чип: MT3608
->
| Артикул | 144660 |
| Габаритні розміри (LxWxH), мм | 22x11x3,6 |
| Діапазон вихідної напруги (Uвих), В | 5/8/9/12 |
| Діапазон вхідної напруги (Uвх), В | 2,5Технические характеристики5,5 |
| Максимальна потужність (Pмакс), Вт | 5 |
| Максимальний вихідний струм (Imax), А | 1 |
| Регулювання по напрузі, CV | так |
| Регулювання по струму, CC | немає |
| Тип вхідної/вихідної напруги | DC/DC |
| Тип перетворювача | підвищуючий |
Відгуків поки що немає.
