Контролер (балансир) заряду/розряду LiFePO4 батарей BMS 1S 24A для ремонту, складання та обслуговування електроніки

Модуль HX-1S-5025 з чипом FM2112-CB призначений для захисту однієї комірки літій-залізо-фосфатного (LiFePO₄) акумулятора з номінальною напругою 3,2 В. Він забезпечує захист від перезаряду, перерозряду, короткого замикання та перевантаження по струму.

Технічні характеристики модуля:

• Тип акумуляторів: 1S LiFePO₄ (3.2V)

• Напруга відсічення заряду: 3.75 В ± 0.025 В

• Напруга відновлення заряду: 3.6 В ± 0.05 В

• Час спрацьовування: 1200 мс (тип)

• Напруга відсічення розряду: 2.1 В ± 0.05 В

• Напруга відновлення розряду: 2.3 В ± 0.05 В

• Час спрацьовування: 140 мс (тип)

• Максимальний робочий струм: 24 А

• Піковий струм: 42 А

• Розміри: 50 x 25 x 3.7 мм

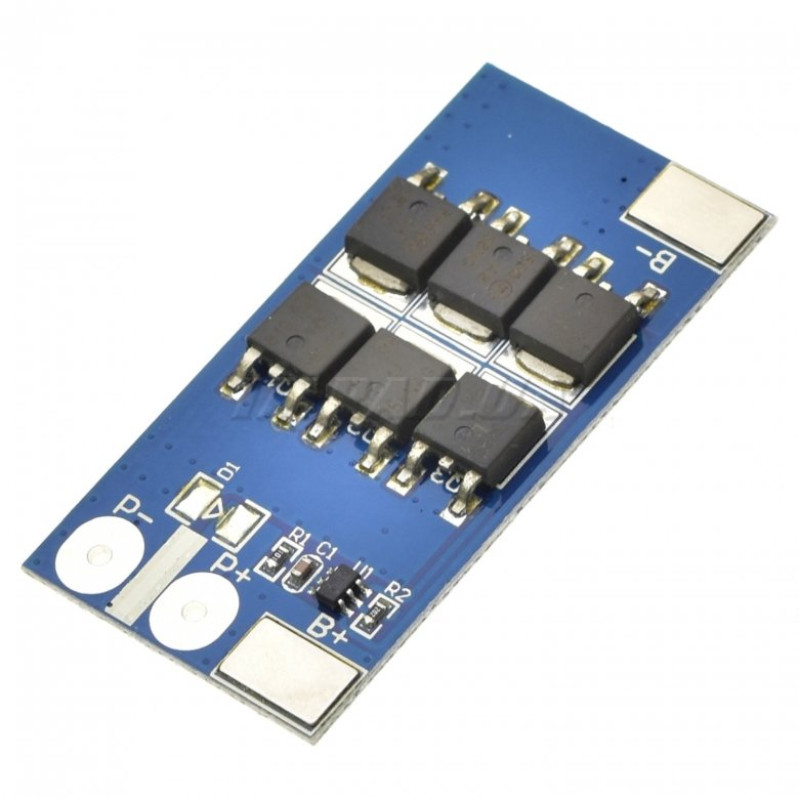

Модуль оснащений шістьма MOSFET-транзисторами для ефективного керування струмом. Він призначений для використання в пристроях, що потребують високої надійності та безпеки при роботі з LiFePO4 акумуляторами.

Модуль побудований на мікросхемі FM2112-CB – це спеціалізована мікросхема захисту (BMS) для одноелементних акумуляторів на основі літій-залізо-фосфату (LiFePO4). У ній передбачено захист від перевищення струму при розряді (час спрацьовування: 12 мс), захист від перевищення струму при заряді (час спрацьовування: 8 мс), захист від короткого замикання (час спрацьовування: 400 мкс). Мікросхема має низьке споживання. У робочому режимі до 6.0 мкА, у сплячому режимі: макс. 0.1 мкА. Data Sheet

Зустрічаються різні описи цього модуля з різними технічними характеристиками. Порогові значення, зазначені в характеристиках, задаються навісними елементами. Враховуючи популярність чипа і кількість клонів модуля у різних виробників, це цілком зрозуміло.

Зверніть увагу, що основна функція BMS – захист акумулятора. BMS ніяк не регулює струм заряду, який споживає комірка, а тільки обмежує максимальний пропускний струм. Якщо джерело живлення не має регулювання і стабілізації по струму, можна перевищити струм заряду, рекомендований виробником для цього типу акумуляторів. Це призведе до зниження терміну служби, перегріву і пошкодження акумуляторів. Щоб цього не сталося, використовуйте джерело живлення з правильними параметрами.

Робоча напруга комірки LiFePo4 становить від 3,0 до 3,65 В. Можливий розряд аж до 2,8 В, але подальше зниження напруги веде до різкого скорочення терміну служби та незворотного пошкодження батареї.

Для експлуатації літій-залізо-фосфатних (LiFePO4) комірок рекомендуються такі порогові значення: Аварійна відсічка за напругою під час заряду – 3,75V; 100% зарядка – 3,65V; 100% відпочинок – 3,40V; 90% – 3,35V; 80% – 3.32V; 70% – 3.30V; 60% – 3.27V; 50% – 3.26V; 40% – 3.25V; 30% – 3.22V; 20% – 3.20V; 10% - 3.00V; 0% – 2.50V Аварійна відсічка за напругою під час розряду: – 2.10V

->
