Понижуючий DC-DC модуль швидкої зарядки QC4.0/PD3.0 SW3516 для ремонту, складання та обслуговування електронних пристр

Модуль швидкої зарядки QC4.0/PD3.0 SW3516 – це знижувальний DC/DC конвертор для створення потужних і сучасних зарядних пристроїв. Він керується спеціальним контролером на базі чипа SW3516 від Southchip і підтримує всі актуальні протоколи швидкої зарядки, зокрема USB PD30 (PS); Qualcomm QC4+/QC3.0; Huawei SCP/FCP; VOOC Flash Charge; SuperVOOC 2.0; Apple 2.4 A; Samsung AFC; VIVO9V2A twin engine; Mediatek PE20

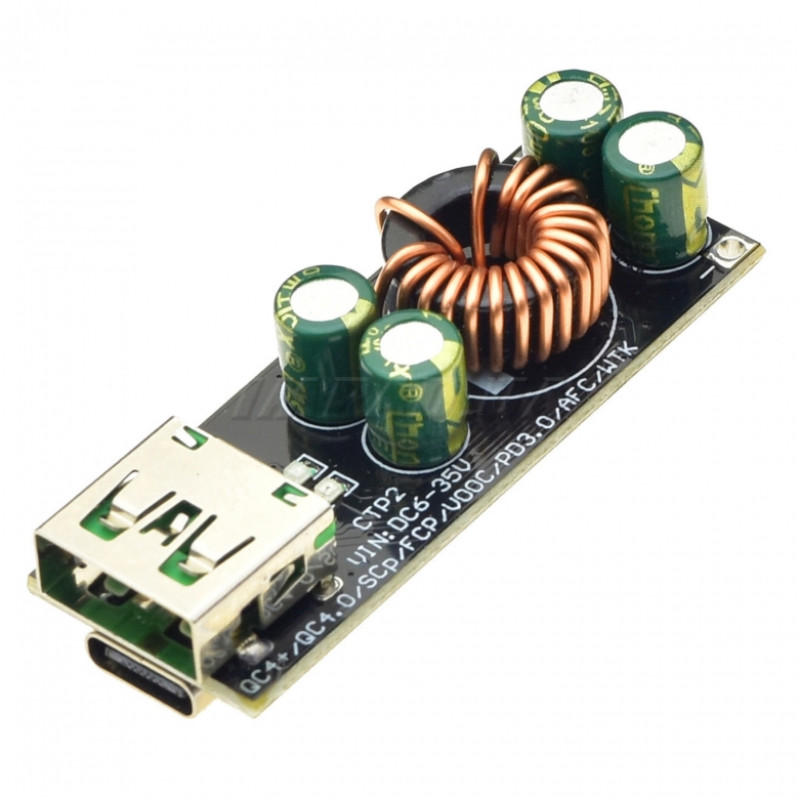

Завдяки високій потужності до 60 Вт і інтелектуальному керуванню енергоспоживанням, модуль забезпечує швидке та безпечне заряджання смартфонів, планшетів, ноутбуків та інших мобільних пристроїв. На платі розташовані два вихідні роз'єми USB Type-C і USB-A. Джерело живлення підключається до контактних майданчиків на зворотному боці плати.

Основні переваги SW3516 – це висока ефективність, компактні розміри і надійний захист від перевантаження, перегріву, перенапруги та короткого замикання. Завдяки вбудованій інтелектуальній системі керування, модуль автоматично підлаштовує напругу та струм під потреби підключеного пристрою, забезпечуючи максимально швидке та безпечне заряджання. Вхідна напруга вище 36В виведе модуль з ладу. У деяких користувачів виникали проблеми з корректною роботою через просадки напруги при використанні малопотужного джерела живлення.

Характеристики модуля:

• Вхідна напруга живлення: від +6 до +35 В
• Максимальний вихідний струм: 3А
• Захист від переполюсовки: на MOSFET транзисторі
• Вихід USB (Qualcomm Quick Charge 3.0): DC 5V-3A / 9V-2A / 12V-1.5A
• Вихід USB (Power Delivery 3.0): DC 5V-3A / 9V-3A / 12V-2.25A / 20V-2A / 20V-3A
• Розмір: 50 х 18 х 12 мм

->

->
