- Модель:k04279
- Артикул:k04279
- Доступно:Є в наявності999

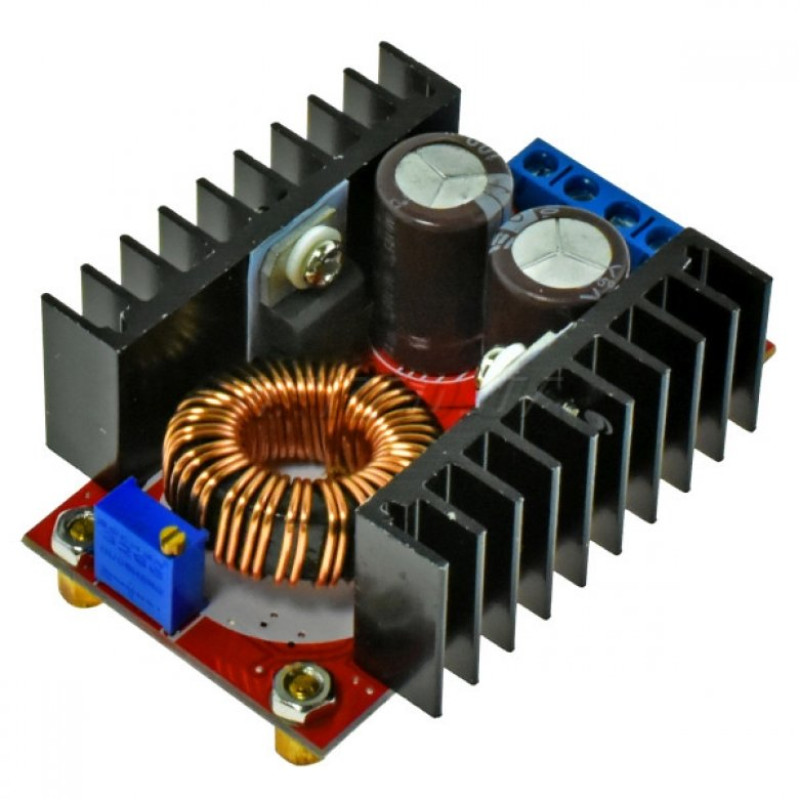

Підвищувальний DC-DC перетворювач призначений для отримання вихідної напруги в діапазоні від 60 до 90 В від однополярного джерела з вхідною напругою від 10 до 32 В. Максимальний вихідний струм заявлений до 5 А, а потужність модуля варіюється від 80 до 120 Вт залежно від охолодження. Цей модуль широко відомий і популярний завдяки доступній ціні та хорошим характеристикам. Він працює в режимі стабілізації напруги (CV), але не підтримує стабілізацію струму. Захист від короткого замикання та переполюсовки відсутній.
Схема модуля побудована за класичною топологією, виконана досить акуратно. На ринку можна зустріти аналогічні модулі з різними діапазонами вихідної напруги, які можна відрізнити за кількістю витків дроселя. Також трапляються версії із завищеними заявленими характеристиками потужності — будьте уважні при виборі.
Технічні характеристики:
- Тип модуля: Неізольований підвищувальний перетворювач (BOOST)
- Режим роботи: CV (стабілізація напруги)
- Вхідна напруга: DC 10-32 В
- Вихідна напруга: DC 60-90 В (регульована)
- Максимальний вихідний струм: до 5 А
- Струм холостого ходу: до 35 мА
- Пульсації на виході: 2% (максимум), смуга пропускання 20 МГц
- Максимальний вхідний струм: до 16 А
- Потужність: 80 Вт (конвекційне охолодження), до 120 Вт (при обдуві)
- ККД: 85-90%
- Робоча температура: -40…+85 °C
- Частота перемикання: 100 кГц
->
| Артикул | 144516 |
| Габаритні розміри (LxWxH), мм | 65x48x22 |
| Діапазон вихідної напруги (Uвих), В | 60Технические характеристики97 |
| Діапазон вхідної напруги (Uвх), В | 10Технические характеристики32 |
| Максимальна потужність (Pмакс), Вт | 120 |
| Максимальний вихідний струм (Imax), А | 5 |
| Регулювання по напрузі, CV | так |
| Регулювання по струму, CC | немає |
| Тип вхідної/вихідної напруги | DC/DC |
| Тип перетворювача | підвищуючий |
