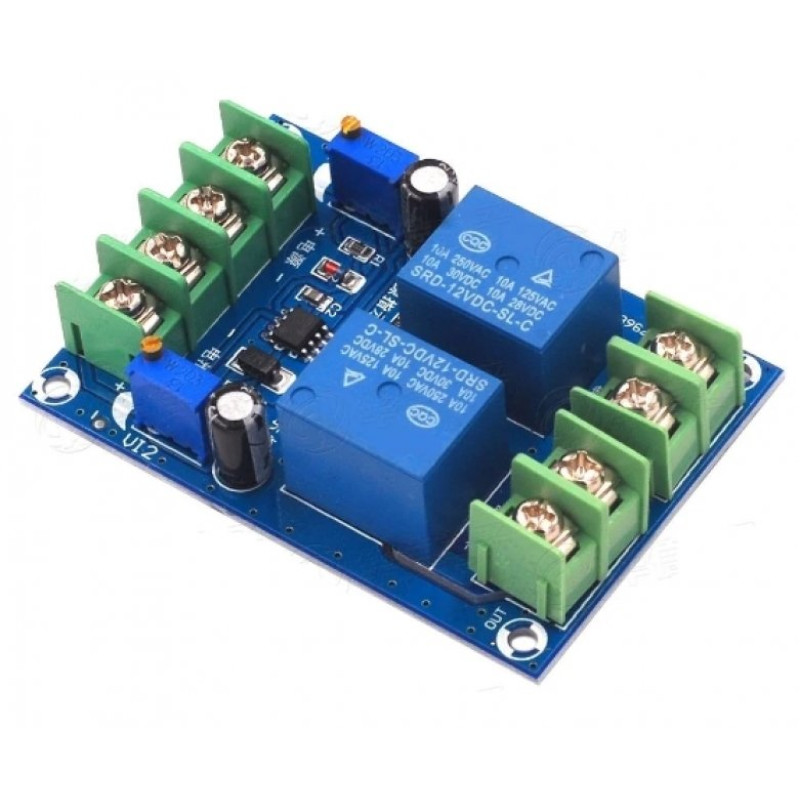

Модуль Модуль автоматичного перемикання живлення YX851 для Arduino (датчик, плата розширення) для DIY проєктів та навчання

Модуль YX851 призначений для автоматичного перемикання між основним джерелом живлення та резервною батареєю, забезпечуючи безперебійну роботу підключеного обладнання. Пристрій може використовувати основне джерело живлення для зарядки батареї або просто комутувати зовнішній зарядний пристрій. Порогові значення напруги для увімкнення зарядки акумулятора задаються підлаштувальними резисторами.

Технічні характеристики:

• Вхідна напруга: 12 В постійного струму (основна та резервна)

• Комутований струм: до 10 А

• Габарити: 70 × 50 × 18 мм

• Діапазони напруг для різних типів батарей:

- Гелеві та свинцево-кислотні: 10,5–14 В

- Літій-іонні: 9–12,6 В

- Літій-залізо-фосфатні: 10–14,6 В

Особливості:

• Пріоритет основного живлення: за наявності основного джерела живлення модуль використовує його для живлення навантаження та зарядки батареї.

• Автоматичне перемикання: при відключенні основного живлення пристрій автоматично перемикається на резервну батарею, забезпечуючи безперервну роботу підключеного обладнання.

• Керування зарядкою: модуль контролює напругу батареї, починаючи зарядку при зниженні напруги та зупиняючи її при досягненні встановленого рівня.

Зверніть увагу, що перемикання відбувається швидко, але не миттєво (менше 0,1 секунди). Швидкість перемикання залежить від швидкодії реле. Більшість навантажень взагалі не помічає короткочасного зникнення живлення і продовжує працювати у штатному режимі.
