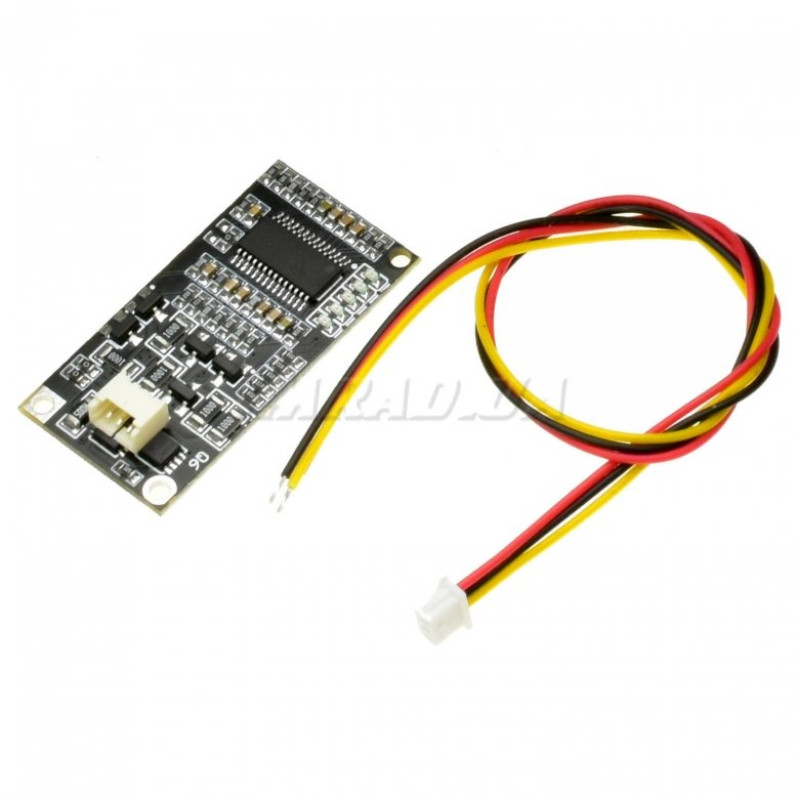

Модуль Q9 є платою захисту акумулятора BMS (Battery Management System) для 3S-5S літій-іонних (Li-Ion) і літій-полімерних (Li-Po) акумуляторів із номінальною напругою 3,6–3,7 В на комірку. Напруга повного заряду 12,6 В/16,8 В/21 В, струм розряду до 20 А. Модуль побудований на чипі захисту BM3451 TNDC-T28A. Функція балансування – є. Існують аналогічні модулі з іншою ревізією чипа. Вони відрізняються літерами в назві та мають інші порогові напруги. Будьте уважні.

Технічні характеристики:

• Назва модуля: Q9
• Кількість комірок: від 3S до 5S послідовно
• Тип підтримуваного акумулятора: Li-Ion/Li-Po (3,6–3,7 В)
• Напруга заряду: 14/18/22 В
• Напруга 100% зарядженого акумулятора: 12,6 В/16,8 В/21 В
• Напруга припинення заряду: 4,25 ± 0,025 В
• Напруга відновлення заряду: 4,19 ± 0,05 В
• Напруга припинення розряду: 2,8 ± 0,08 В
• Напруга відновлення розряду: 3,0 ± 0,1 В
• Струм розряду номінальний: 10 А
• Струм розряду імпульсний: 20 А
• Струм заряду: 10 А
• Чип: BM3451 TNDC-T28A
• Ключі: (не вказано)
• Балансування комірок: є
• Захист від перезаряду та перерозряду: є
• Захист від КЗ: є
• Для комірок LiFePO4 НЕ ПІДХОДИТЬ
• Розмір: 36 × 18 × 4 мм

Особливості модуля:

Можна використовувати від 3S до 5S комірок акумулятора.

• Для 3S: R1 залишається непідключеним; R2 припаюється з резистором 1K або закорочується; R3 і R4 закорочені.
• Для 4S: R1 припаюється з резистором 1K або закорочується; R2 залишається непідключеним; R3 залишається непідключеним; R4 закорочується.
• Для 5S: R1, R2, R3 і R4 залишаються непідключеними.
• Для складання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед складанням АКБ бажано вирівняти напругу на всіх комірках шляхом замикання всіх мінусових контактів між собою, а плюсових між собою.
• Після складання АКБ підключіть відповідний зарядний пристрій до BMS для активації.

->
