Разъем SMA-Male на кабель RG-8/LMR400 под пайку

SMA-Male разъём под кабель RG-8 / LMR-400 / CNT-400

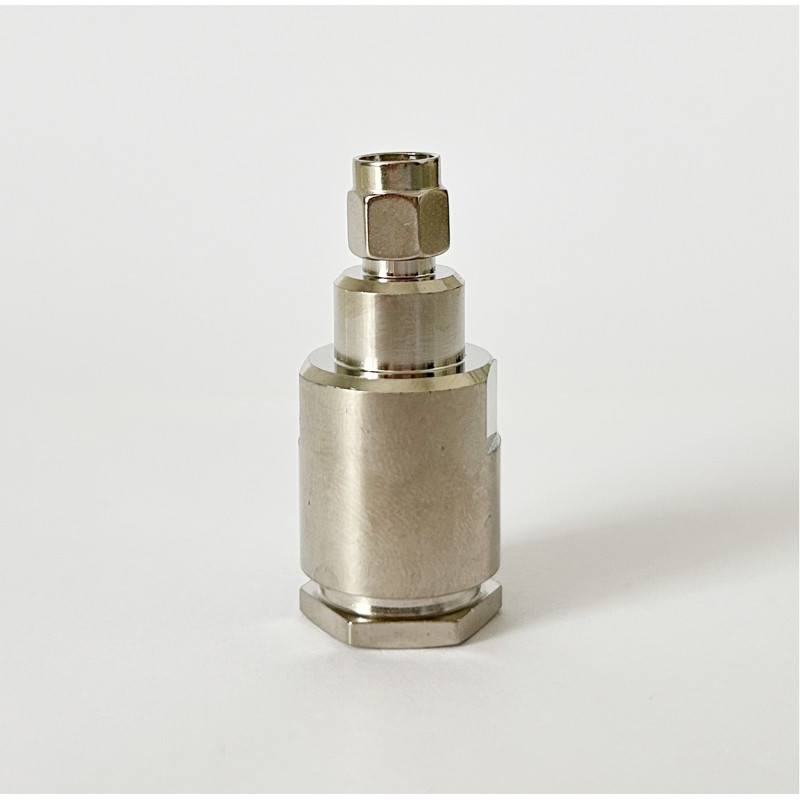

Высококачественный высокочастотный разъём SMA-Male (штекер / “папа”) для монтажа на толстые коаксиальные кабели с низкими потерями: RG-8, LMR-400, CNT-400, Belden 9913 и аналоги с внешним диаметром около 10.3 мм.

Коннектор позволяет подключать жёсткий уличный кабель от антенны напрямую к радиооборудованию: роутерам, репитерам мобильной связи, FPV-приёмникам / передатчикам, измерительным приборам и другой RF-технике без использования дополнительных громоздких переходников.

Конструктивные особенности монтажа

Центральный контакт: монтируется под пайку. Позолоченный пин имеет внутреннее отверстие под центральную жилу кабелей типа RG-8 / LMR-400, что обеспечивает надёжный электрический контакт и минимальное сопротивление.

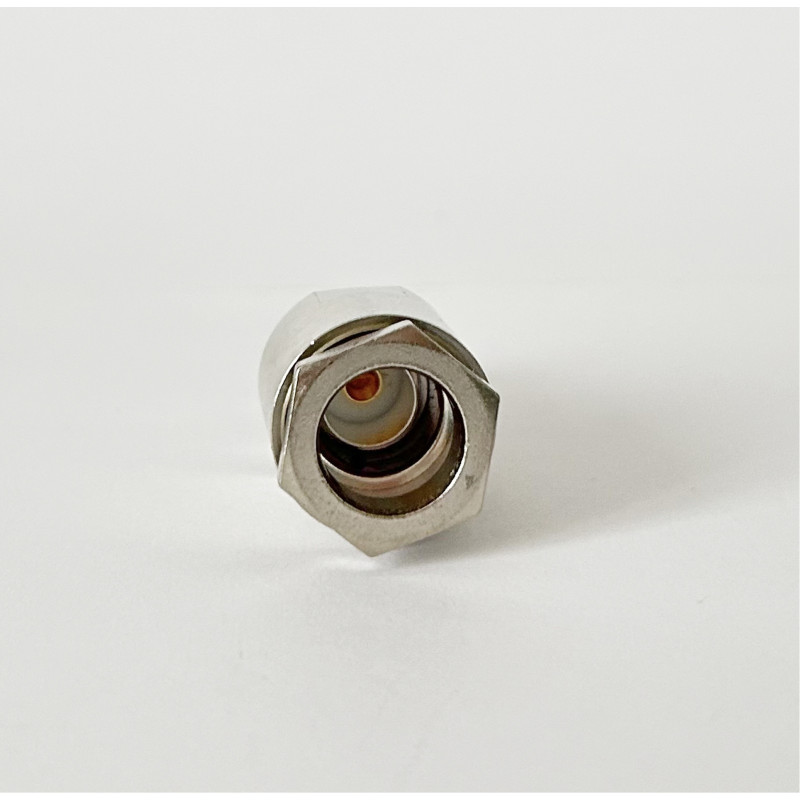

Корпус разъёма: фиксируется на оплётке кабеля с помощью обжимной гильзы Crimp. Комбинированный способ монтажа — пайка центральной жилы + обжим экрана — обеспечивает прочное механическое соединение и снижает риск повреждения диэлектрика кабеля.

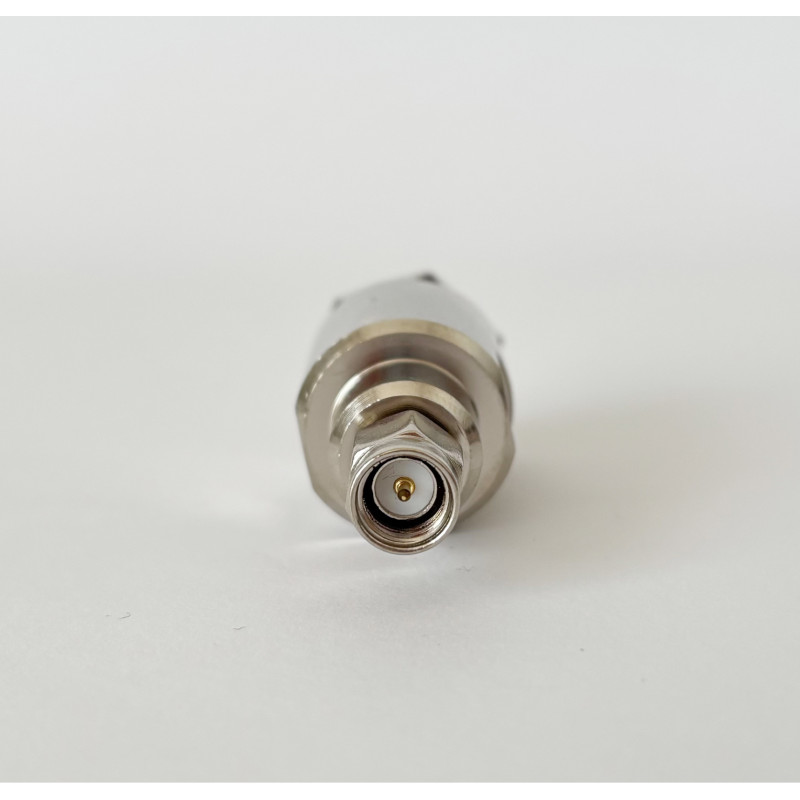

Разъём имеет стандартную полярность: подвижную шестигранную гайку с внутренней резьбой и позолоченный центральный пин по центру. Никелированное покрытие корпуса защищает коннектор от коррозии, окисления и механических повреждений.

Основные характеристики

• Тип разъёма: SMA-Male, штекер, стандартная полярность
• Конструкция: внутренняя резьба, центральный пин / игла
• Совместимость с кабелями: RG-8, LMR-400, CNT-400, Belden 9913 и аналоги
• Внешний диаметр кабеля: около 10.3 мм
• Волновое сопротивление: 50 Ом
• Диапазон рабочих частот: 0–11 ГГц
• Монтаж центральной жилы: пайка
• Монтаж оплётки: обжим Crimp
• Материал корпуса: латунь с никелированным покрытием
• Материал центрального контакта: латунь с золотым напылением
• Диэлектрик: фторопласт PTFE
