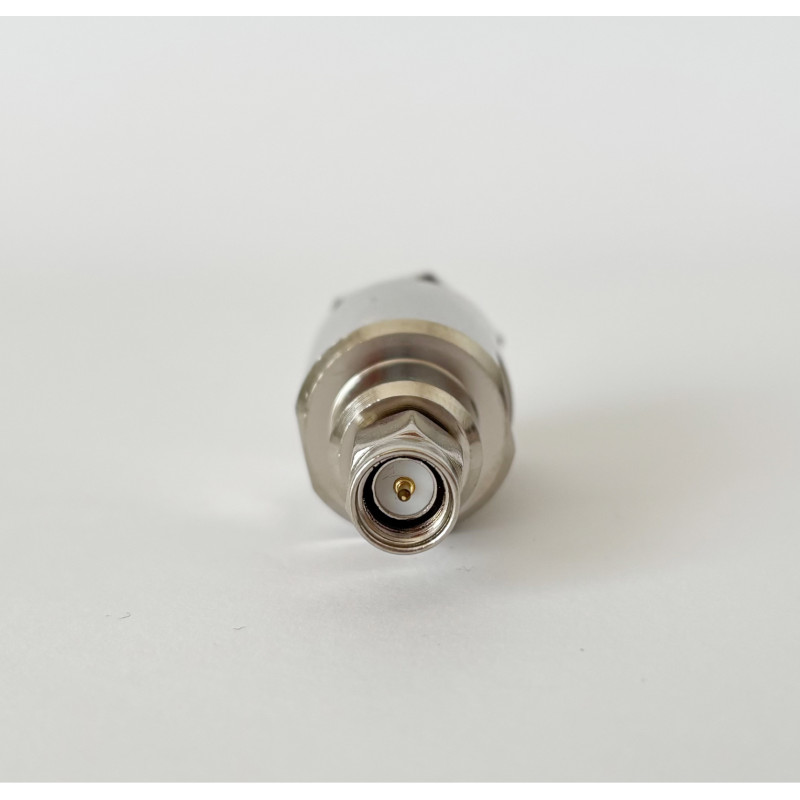

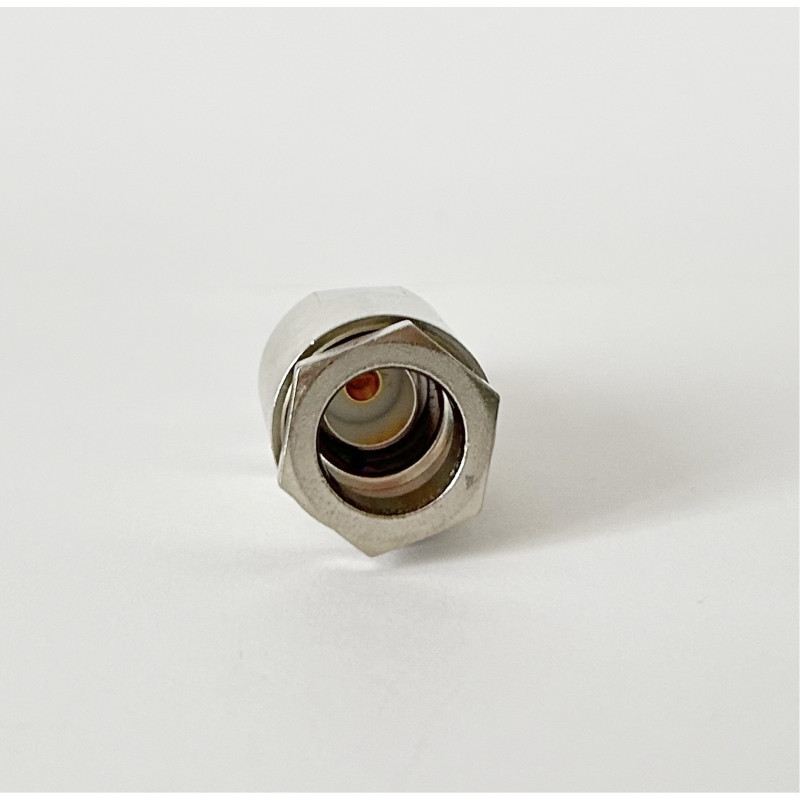

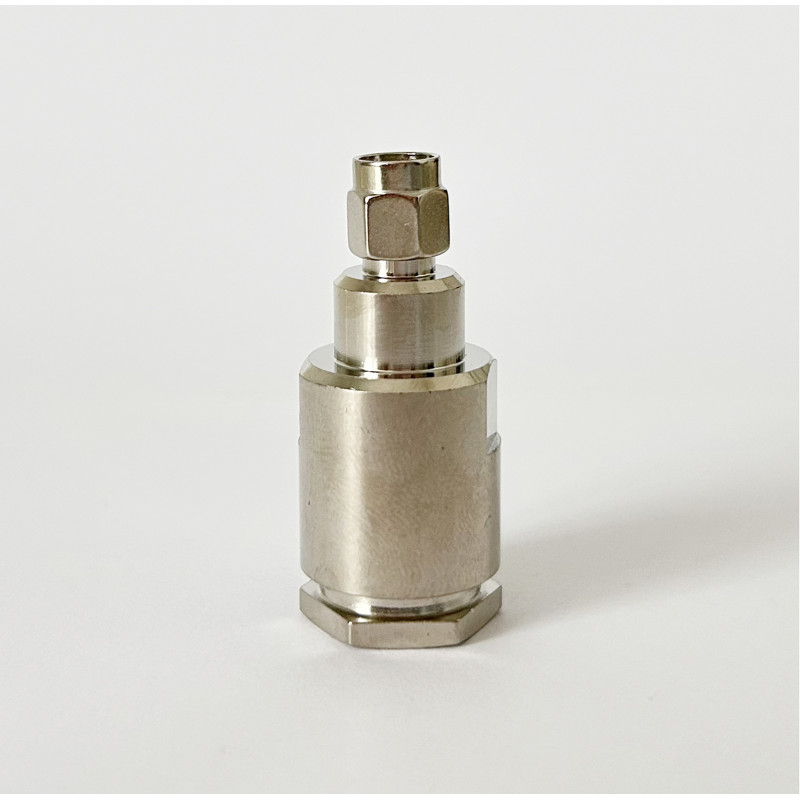

Роз'єм SMA-Male на кабель RG-8/LMR400 під пайку

SMA-Male роз’єм під кабель RG-8 / LMR-400 / CNT-400

Високоякісний високочастотний роз’єм SMA-Male (штекер / “тато”) для монтажу на товсті коаксіальні кабелі з низькими втратами: RG-8, LMR-400, CNT-400, Belden 9913 та аналоги із зовнішнім діаметром близько 10.3 мм.

Конектор дозволяє підключати жорсткий вуличний кабель від антени безпосередньо до радіообладнання: роутерів, репітерів мобільного зв’язку, FPV-приймачів / передавачів, вимірювальних приладів та іншої RF-техніки без використання додаткових громіздких перехідників.

Конструктивні особливості монтажу

Центральний контакт: монтується під пайку. Позолочений пін має внутрішній отвір під центральну жилу кабелів типу RG-8 / LMR-400, що забезпечує надійний електричний контакт і мінімальний опір.

Корпус роз’єму: фіксується на обплетенні кабелю за допомогою обтискної гільзи Crimp. Комбінований спосіб монтажу — пайка центральної жили + обтиск екрана — забезпечує міцне механічне з’єднання та зменшує ризик пошкодження діелектрика кабелю.

Роз’єм має стандартну полярність: рухома шестигранна гайка з внутрішньою різьбою та позолочений центральний пін по центру. Нікельоване покриття корпусу захищає конектор від корозії, окислення та механічних пошкоджень.

Основні характеристики

• Тип роз’єму: SMA-Male, штекер, стандартна полярність
• Конструкція: внутрішня різьба, центральний пін / голка
• Сумісність з кабелями: RG-8, LMR-400, CNT-400, Belden 9913 та аналоги
• Зовнішній діаметр кабелю: близько 10.3 мм
• Хвильовий опір: 50 Ом
• Діапазон робочих частот: 0–11 ГГц
• Монтаж центральної жили: пайка
• Монтаж обплетення: обтиск Crimp
• Матеріал корпусу: латунь з нікельованим покриттям
• Матеріал центрального контакту: латунь із золотим напиленням
• Діелектрик: фторопласт PTFE
