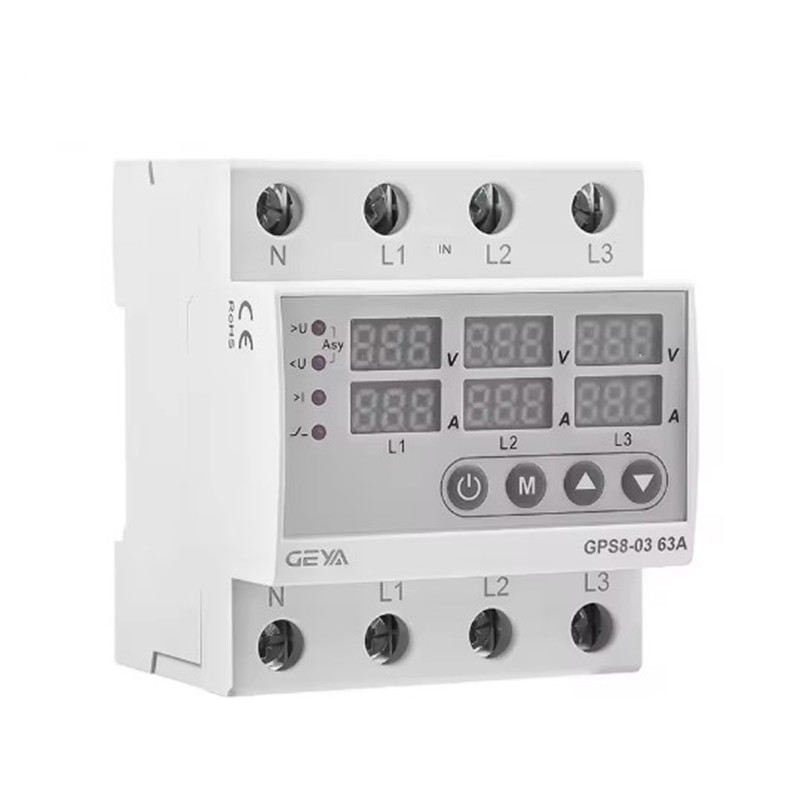

Трехфазное реле напряжения и тока GEYA GPS8-03 63А 380В

Трехфазное реле напряжения и тока GEYA GPS8-03 63А 380В

GEYA GPS8-03 предназначено для контроля напряжения и тока в трёхфазной сети с нейтралью. Устройство обеспечивает защиту от повышенного и пониженного напряжения, перегрузки по току и дисбаланса напряжений между фазами.

Регулируемые пороги позволяют настроить верхний предел напряжения в диапазоне 230–300 В, нижний — 145–210 В, а порог перегрузки по току — 1–63 А. Допустимая разница напряжений между фазами настраивается в пределах 20–99 В.

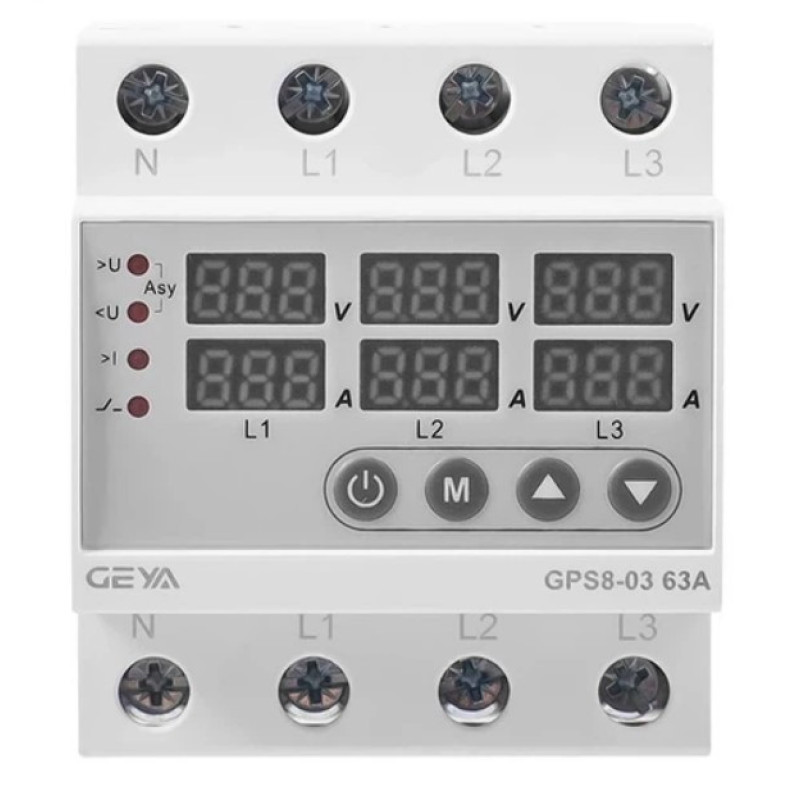

При выходе контролируемых параметров за установленные пределы устройство отключает нагрузку. После нормализации параметров сети питание восстанавливается автоматически с заданной задержкой. Цифровой дисплей отображает напряжение и ток, а светодиодная индикация сообщает о состоянии устройства и неисправностях.

Модель имеет конструкцию подключения с двойной шиной и устанавливается на DIN-рейку по EN/IEC 60715. Габаритные размеры составляют 82 × 72 × 68 мм.

Основные особенности

• Контроль напряжения и тока в трёхфазной сети;
• Настройка порогов повышенного и пониженного напряжения;
• Регулируемая защита от перегрузки по току;
• Контроль дисбаланса напряжений между фазами;
• Автоматическое повторное подключение после нормализации параметров;
• Цифровое отображение напряжения и тока;
• Светодиодная индикация состояния;
• Монтаж в распределительном щите на DIN-рейку.

Технические характеристики

• Производитель: GEYA;
• Модель: GPS8-03;
• Тип сети: трёхфазная с нейтралью;
• Номинальное напряжение питания: 220 В AC между каждой фазой и нейтралью (L1–N, L2–N, L3–N);
• Частота питания: 50/60 Гц;
• Номинальный рабочий ток: 63 А, категория применения AC-1;
• Собственное потребление: не более 3 ВА;
• Верхний порог отключения: 230–300 В, заводская настройка — 275 В;
• Задержка срабатывания при повышенном напряжении: 0,5 с;
• Нижний порог отключения: 145–210 В, заводская настройка — 175 В;
• Задержка срабатывания при пониженном напряжении: 0,5 с;
• Порог отключения по току: 1–63 А, заводская настройка — 63 А;
• Задержка срабатывания при перегрузке по току: 3–600 с;
• Порог дисбаланса напряжений: 20–99 В, заводская настройка — 40 В;
• Задержка срабатывания при дисбалансе напряжений: 10 с;
• Задержка первоначального включения: 2 с;
• Время автоматического повторного подключения: 2–900 с, заводская настройка — 30 с;
• Отображение напряжения и тока: да;
• Рабочая температура: от −20 до +55 °C;
• Температура хранения: от −35 до +75 °C;
• Монтаж: DIN-рейка по EN/IEC 60715;
• Степень защиты: IP40 для передней панели, IP20 для клемм;
• Рабочее положение: произвольное;
• Категория перенапряжения: III;
• Степень загрязнения: 2;
• Габаритные размеры: 82 × 72 × 68 мм;
• Вес: 130 г.
