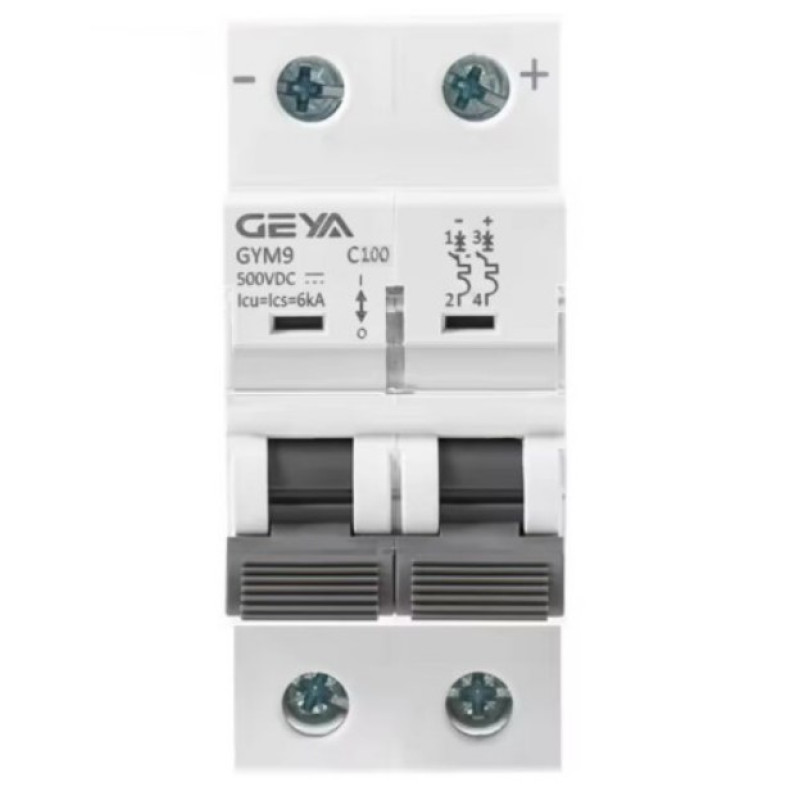

Автомат постоянного тока GEYA GYM9-125DC 2P 100А 500В

Автомат постоянного тока GEYA GYM9-125DC 2P 100А 500В

GEYA GYM9-125DC 2P — двухполюсный модульный автоматический выключатель для защиты электрических цепей постоянного тока от перегрузки и короткого замыкания. Предназначен для применения в фотоэлектрических системах (PV), системах связи и промышленных установках.

Для исполнения 2P номинальное рабочее напряжение составляет 500 В DC. Серия предусматривает различные номиналы тока до 125 А; конкретное значение необходимо уточнять по маркировке выбранного выключателя.

Особенности конструкции

• Тепловой расцепитель обеспечивает защиту от перегрузки;
• Электромагнитный расцепитель обеспечивает быстрое отключение при коротком замыкании;
• Система гашения дуги предназначена для коммутации постоянного тока;
• Монтаж на DIN-рейку TH35-7,5 позволяет устанавливать выключатель в распределительных щитах;
• Передняя рукоятка обеспечивает ручное включение и выключение.

Технические характеристики

• Производитель: GEYA;
• Серия: GYM9-125DC;
• Тип: миниатюрный автоматический выключатель постоянного тока (MCB);
• Количество полюсов: 2P;
• Номинальное рабочее напряжение: 500 В DC;
• Номинальный ток: согласно маркировке конкретного исполнения, до 125 А;
• Предельная отключающая способность при коротком замыкании (Icu): 6 кА по предоставленным данным;
• Механический ресурс: более 20 000 циклов по предоставленным данным;
• Способ установки: DIN-рейка TH35-7,5;
• Заявленные стандарты: GB 14048.2, IEC 60947-2.

Важно: подключение необходимо выполнять с соблюдением обозначений полярности «+» и «−» и схемы производителя. Допустимость использования в конкретной PV-цепи определяется её параметрами и характеристиками выбранного исполнения выключателя.
