Стабилизатор напряжения понижающий на LM317T для ремонта, сборки и обслуживания электронных устройств

Модуль на микросхеме LM317T представляет собой классический линейный стабилизатор с регулируемым выходным напряжением. Классическая схема подключения LM317T требует минимального количества навесных элементов и обеспечивает хорошие эксплуатационные характеристики. Готовые модули удобно иметь в запасе и применять в различных конструкциях по необходимости.

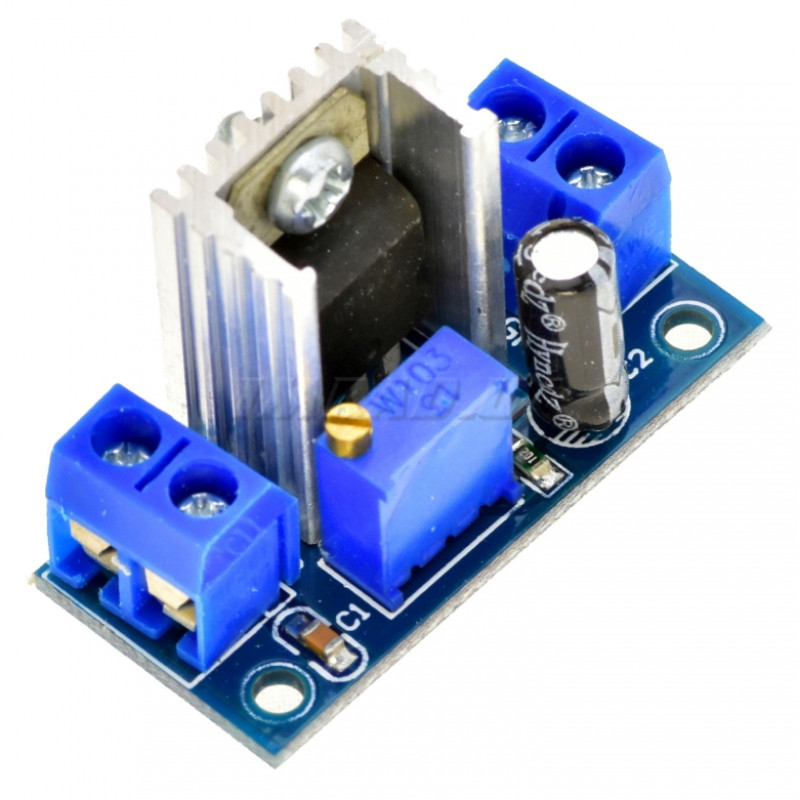

На плате модуля расположены винтовые клеммы для подключения проводов, потенциометр настройки выходного напряжения и микросхема в корпусе TO-220 с радиатором. Стоит помнить об эксплуатационных ограничениях линейного стабилизатора и не использовать его в критических режимах. Микросхема ощутимо нагревается, рассеиваемая мощность не должна превышать 20 Вт.

Характеристики модуля:

• максимальное входное напряжение: до 40 в

• выходное напряжение: 1,2 в до 37 В

• минимальный ток нагрузки: 3,5 мА

* Максимальный выходной ток: 1,5 а

* погрешность настройки выходного напряжения: ±0,1 в

• Защита: от перегрева и КЗ

* размеры: 33 х 16 х 21 мм

Классическая схема подключения:

для понимания принципа работы стабилизатора LM317 можем рассмотреть типовую схему подключения. Минимальная обвязка состоит из двух резисторов и трех конденсаторов, подключенных согласно схеме. В соответствии с номиналами сопротивлений определяется выходное напряжение.

У LM317 два главных параметра: это его опорное напряжение, а также ток, протекающий в подстройке. Опорное напряжение (Vref) - напряжение, которое стабилизатор поддерживает на опоре R1. Она нестабильна и отличается от партии к партии в среднем на 0,1 в, Поэтому для расчетов лучше использовать усредненное значение – 1,25 В. Соответственно, согласно схеме, если замкнуть резистор R2, то на выходе мы получим опорное напряжение – 1,25 В, а с увеличением напряжения на R2 будет возрастать и выходное напряжение. Таким образом, LM317 постоянно сравнивает выходное напряжение через резистивный делитель с опорным, поэтому, изменяя сопротивление, мы меняем выходное напряжение.

Ток, вытекающий на подстройке (I adj), – паразитный. По заявлениям производителей он составляет от 50 до 100 мкА, но на практике может достигать и 500 МКА. Из-за этого для стабильности выходного напряжения сопротивление R1 не должно быть выше 240 Ом, чтобы через делитель проходил ток не менее 5 мА. Для расчета R2 необходимо подставить ваше значение R1 в эту формулу: R2 = R1 * ((Uo / Uref) - 1).
