Стабілізатор напруги понижуючий на LM317T для ремонту, складання та обслуговування електронних пристроїв

Модуль на мікросхемі LM317T являє собою класичний лінійний стабілізатор із регульованою вихідною напругою. Класична схема підключення LM317T вимагає мінімальної кількості навісних елементів і забезпечує хороші експлуатаційні характеристики. Готові модулі зручно мати в запасі та застосовувати в різних конструкціях за необхідності.

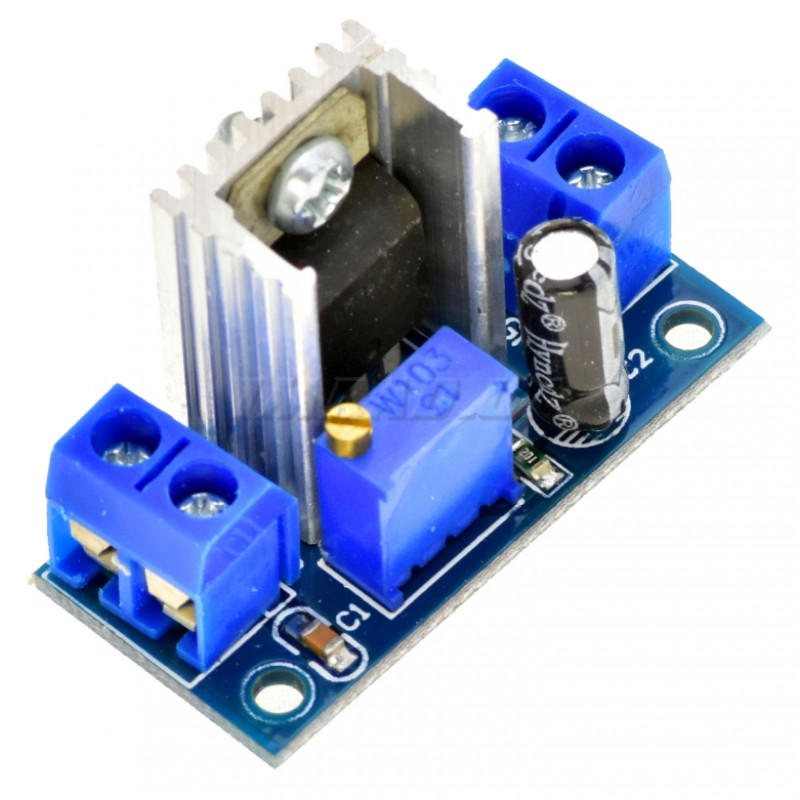

На платі модуля розташовані гвинтові клеми для підключення проводів, потенціометр налаштування вихідної напруги та мікросхема в корпусі TO-220 із радіатором. Варто пам’ятати про експлуатаційні обмеження лінійного стабілізатора і не використовувати його в критичних режимах. Мікросхема відчутно нагрівається, розсіювана потужність не повинна перевищувати 20 Вт.

Характеристики модуля:

• Максимальна вхідна напруга: до 40 В

• Вихідна напруга: 1,2 до 37 В

• Мінімальний струм навантаження: 3,5 мА

• Максимальний вихідний струм: 1,5 А

• Похибка налаштування вихідної напруги: ±0,1 В

• Захист: від перегріву та КЗ

• Розміри: 33 х 16 х 21 мм

Класична схема підключення:

Для розуміння принципу роботи стабілізатора LM317 можемо розглянути типову схему підключення. Мінімальна обв’язка складається з двох резисторів і трьох конденсаторів, підключених згідно зі схемою. Відповідно до номіналів опорів визначається вихідна напруга.

У LM317 два головні параметри: це його опорна напруга, а також струм, що протікає у підстроюванні. Опорна напруга (Vref) — напруга, яку стабілізатор підтримує на опорі R1. Вона нестабільна і відрізняється від партії до партії в середньому на 0,1 В, тому для розрахунків краще використовувати усереднене значення – 1,25 В. Відповідно, згідно зі схемою, якщо замкнути резистор R2, то на виході ми отримаємо опорну напругу – 1,25 В, а зі збільшенням напруги на R2 буде зростати і вихідна напруга. Таким чином, LM317 постійно порівнює напругу на виході через резистивний дільник із опорною, тому, змінюючи опір, ми змінюємо вихідну напругу.

Струм, що витікає на підстроюванні (I adj), – паразитний. За заявами виробників він становить від 50 до 100 мкА, але на практиці може досягати і 500 мкА. Через це для стабільності вихідної напруги опір R1 не повинен бути вище 240 Ом, щоб через дільник проходив струм не менше 5 мА. Для розрахунку R2 потрібно підставити ваше значення R1 у цю формулу: R2 = R1 * ((Uo / Uref) - 1).
