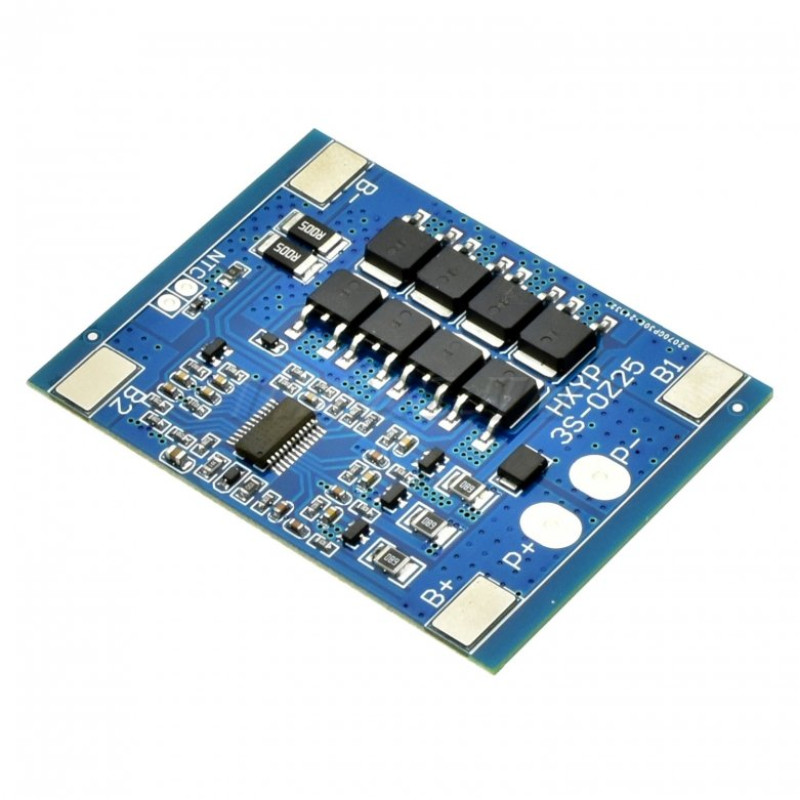

Модуль HXYP-3S-0Z25 являє собою плату захисту акумулятора BMS (Battery Management System) для 3S літій-іонних (Li-Ion) і літій-полімерних (Li-Po) акумуляторів із номінальною напругою 3,6–3,7 В на комірку. Напруга повного заряду 12,6 В, струм розряду 30 А. Заряд і розряд здійснюються через один порт. Модуль чудово підходить для переведення шуруповерта на літієві акумулятори з використанням комірок 18650 і 26650. Функція балансування – є.
Технічні характеристики:
- Назва модуля: HXYP-3S-0Z25
- Кількість комірок: 3S послідовно
- Тип підтримуваного акумулятора: Li-Ion/Li-Po (3,6–3,7 В)
- Напруга заряду: 12,6–13,6 В
- Напруга 100% зарядженого акумулятора: 12,6 В
- Напруга припинення заряду: 4,22 В ± 0,025 В
- Напруга відновлення заряду: 4,17 В ± 0,03 В
- Напруга припинення розряду: 2,7 В ± 0,05 В
- Напруга відновлення розряду: 3,0 В ± 0,08 В
- Струм розряду номінальний: 25 А
- Струм розряду імпульсний: 30 А
- Струм заряду: 25 А
- Чип: (не вказано)
- Ключі: HN30N030 (30V; 22A; 19mΩ)
- Балансування комірок: є, пасивне, до 50 мА
- Захист від перезаряду та перерозряду: є
- Захист від КЗ: є
- Для комірок LiFePO4 НЕ ПІДХОДИТЬ
- Розмір: 64 × 47 × 3,5 мм
Особливості модуля:
Для складання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед складанням АКБ бажано вирівняти напругу на всіх комірках, замкнувши всі мінусові контакти між собою, а плюсові – між собою.
Підключення акумуляторів до контактів контролера здійснюється у суворій послідовності за зростанням напруги:
Першим – 0 В, Другим – 4,2 В, Третім – 8,4 В, Четвертим – 12,6 В.
За недотримання цієї вимоги BMS працюватиме неправильно. Для монтажу використовуйте провід відповідного перерізу.
Після складання АКБ підключіть відповідний зарядний пристрій до BMS для активації. Після спрацювання захисту BMS за струмом (особливо актуально при використанні BMS у живленні електроінструменту), щоб зменшити час відновлення захисту, можна встановити додатковий резистор на 10 кОм між контактними майданчиками "0V" і "-".
