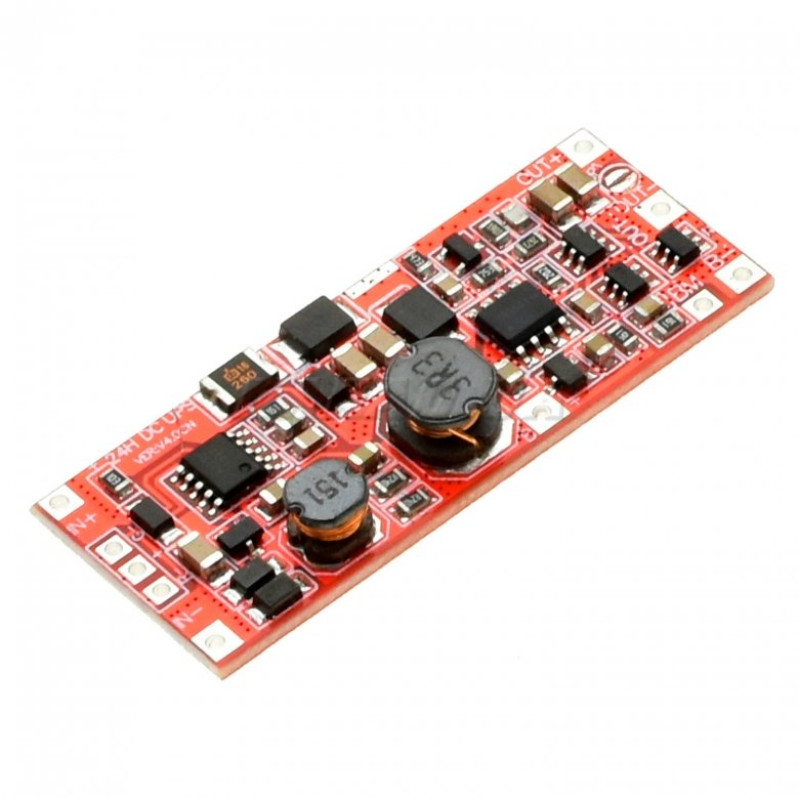

Модуль DC/DC з функцією UPS – це зарядний пристрій для двох осередків літій-іонного (Li-ion 3.7V) або літій-полімерного (Li-Po 3.6V) акумулятора зі струмом заряду до 1 А. Також він виконує функцію підвищувального DC-DC перетворювача, забезпечуючи стабілізовану вихідну напругу +12 В або +15 В зі струмом до 1 А для безперебійного живлення різних пристроїв потужністю до 24 Вт. Захисту від переполюсовки немає.
Пристрій живиться від джерела постійної напруги 12–15 В. Модуль розрахований на вихідний струм не більше 1 А і потужність 24 Вт. Однак тривала робота на максимальному струмі не рекомендується, оскільки призводить до значного нагрівання. Всі компоненти розташовані на одному боці плати, що спрощує встановлення. Рекомендується приклеїти модуль на радіатор для кращого охолодження.
Жорсткого обмеження по ємності акумулятора немає. Якщо батарея високої якості, можна використовувати акумулятори ємністю 20–30 А·год у режимі швидкого заряджання. Це збільшить час автономної роботи. Літій все одно буде заряджений до 100%, просто на це піде більше часу.
Модуль має кілька особливостей:
- Перемичка JP1 служить для зміни вихідної напруги (при замиканні перемички вихідна напруга становить 12 В, при розімкненій перемичці – 15 В).
- За замовчуванням акумулятор заряджається струмом 1 А. Можна зменшити струм заряду до 480 мА, якщо видалити один резистор у колі регулювання. Це найближчий до торця плати резистор між двома дроселями (на платі є маркування).
- Можна використовувати літій-іонні (Li-ion (3.7V)) або літій-полімерні (Li-Po (3.6V)) акумулятори, наприклад, збірку з 18650, сумарною ємністю до 15 А·год.
- Можна самостійно встановити двоколірний (червоний-синій) світлодіод для індикації зарядки. Синій вказує на наявність навантаження на виході. Червоний означає, що йде зарядка. Якщо червоний блимає – батарея відсутня. Коли заряд завершено – червоний світлодіод вимикається.
Технічні характеристики:
- Основна функція: Модуль DC/DC з функцією UPS
- Вхідна напруга: 12–15 В DC
- Перехід на батарею: при зниженні Uвх на 0,8 В або знеструмленні
- Вихідна напруга: 12 або 15 В DC
- Вихідна потужність: 24 Вт
- Вихідний струм: до 1 А
- Тип акумулятора: Li-ion (3.7V), Li-Po (3.6V) до 12 А·год
- Напруга збірки акумуляторів: 2S 7.2–8.4 В
- Струм заряду акумулятора: 0,5 А або 1 А
- Поріг вимкнення заряду: 4.2 ±0.5 В на осередок
- Захист акумулятора: від перезаряду та перерозряду
- Розмір модуля: 50 × 20 × 6,3 мм
->
