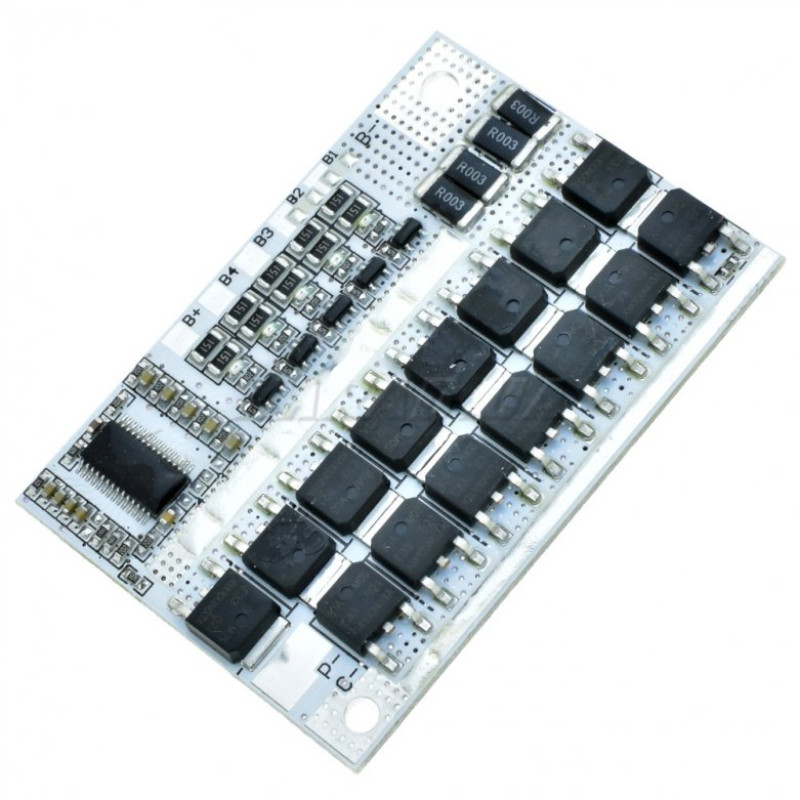

BMS 5S 100A - це контролер заряду/розряду для літієвих акумуляторів з безперервним струмом розряду до 100А та напругою повного заряду 21В. Модуль забезпечує захист п'яти послідовно з'єднаних Li-Ion/Li-pol акумуляторів типорозміру 18650, а також літій-іонних акумуляторів інших форматів. Плата є універсальною і з невеликими доробками може працювати зі збірками 3S і 4S. Крім захисту, ця плата забезпечує рівномірний заряд/розряд кожного акумулятора в збірці (балансування). Плата може успішно застосовуватися для переробки акумуляторного інструменту на літієве живлення завдяки великим робочим та перевантажувальним струмам.
Модуль BMS 5S 100A забезпечує захист Li-Ion акумуляторів за чотирма параметрами:
- Захист від перезаряду;
- Захист від глибокого розряду;
- Захист від короткого замикання;
- Захист від перевантаження струмом.
Характеристики BMS 5S 100A:
- Номінальна напруга: 18,5В (5S), 14,8В (4S), 11,1В (3S)
- Максимальна напруга на елемент при зарядці: 4.2В-4.25±0.05В
- Час спрацьовування захисту від перезаряду: від 0.96 до 1.4 сек.
- Час спрацьовування захисту від перерозряду: 110 мс
- Час спрацьовування захисту від перевантаження по струму: 7 мс
- Час спрацьовування захисту від короткого замикання: 250 мкс
- Балансування: Є
- Струм спокою: від 5 до 9 мкА;
- Піковий струм навантаження: до 100 А (короткий час);
- Робочий струм навантаження: 60 А;
- Захист від перерозряду, відсікання на: 2.45В
- Робоча температура: від -40 до +85 °C;
- Розмір: 61х42х2 мм.
Плата BMS 5S 100A є універсальною і повноцінно працюватиме з 3S, 4S або 5S Li-ion акумуляторами. Ця плата за замовчуванням не має перемичок, це означає, що вона призначена для збірки з п'яти послідовно з'єднаних акумуляторів. Для того, щоб зробити з цієї плати BMS 3S на 12.6V або 4S на 16.8V досить просто припаяти перемичку між контактними майданчиками B1 і B-(для 4S збірок), і додати перемичку на майданчику B2 (для 3S збірок) або SMD резистор на 0 Ом, а також поміняти місцями іншу перемичку під контролером, як показано на рис.
