Понижуючий AC-DC перетворювач LM2596HVS для ремонту, складання та обслуговування електронних пристроїв

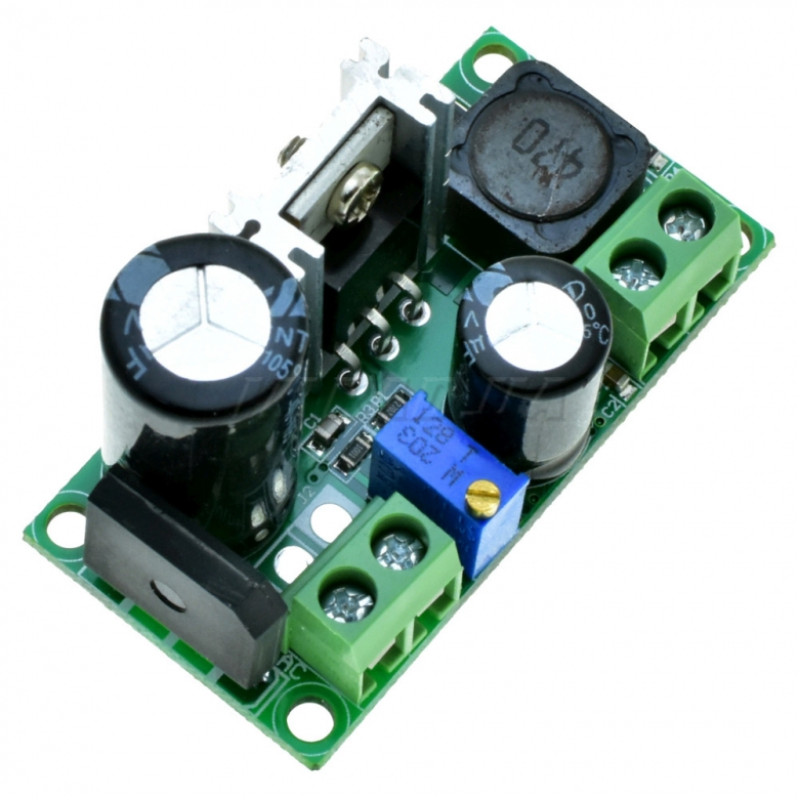

Знижувальний AC-DC перетворювач на основі високовольтної версії чипа LM2596HV призначений для отримання стабілізованої напруги від 3 до 30 В із змінної напруги від 5 до 30 В, або з постійної напруги від 5 до 48 В. Максимальний вихідний струм заявлений 2,2 А (до 3 А короткочасно). Модуль витримує і більше вхідне напруження, але потрібно звертати увагу на номінал встановлених на платі конденсаторів. Мікросхема перетворювача встановлена на невеликий радіатор. Є гвинтові клеми для підключення проводів без паяння. Перевага модуля — можливість працювати від будь-якого джерела живлення та низькі вимоги до стабільності вхідної напруги.

При виборі модулів не зайвим буде переглянути офіційний Data Sheet виробника на чип, на якому зібраний модуль. Конкретно цей модуль зібраний на LM2596HV виробництва UMW, корпус TO-220-5. Вхідна напруга: не вище 57 В; Вихідний струм: до 3А; Гарантована точність вихідної напруги ±4%; Точність частоти генератора ±15%. ККД – 73%. Є зовнішнє керування вимкненням (у режимі очікування споживання всього 80 мкА). Вбудований захист, що включає двоступеневе обмеження струму (при перевищенні номінального струму) та вимкнення при перегріві для повного захисту в аварійних ситуаціях.

Якщо виробник модуля використовував оригінальну мікросхему, не заощаджував на конденсаторах, встановив хороший дросель, зробив якісну плату і нормально все зібрав – можна розраховувати на параметри, не вищі за зазначені в документації на чип. Для надійності краще не експлуатувати модуль у граничних режимах. Це стосується всієї подібної продукції.

Технічні характеристики:

• Режим роботи: CV

• Вхідна напруга: AC 5-30 В; DC 5-50 В

• Вихідна напруга: DC 3-30 В (регульована)

• Максимальний вихідний струм: до 3 А

• Потужність: 35 Вт
