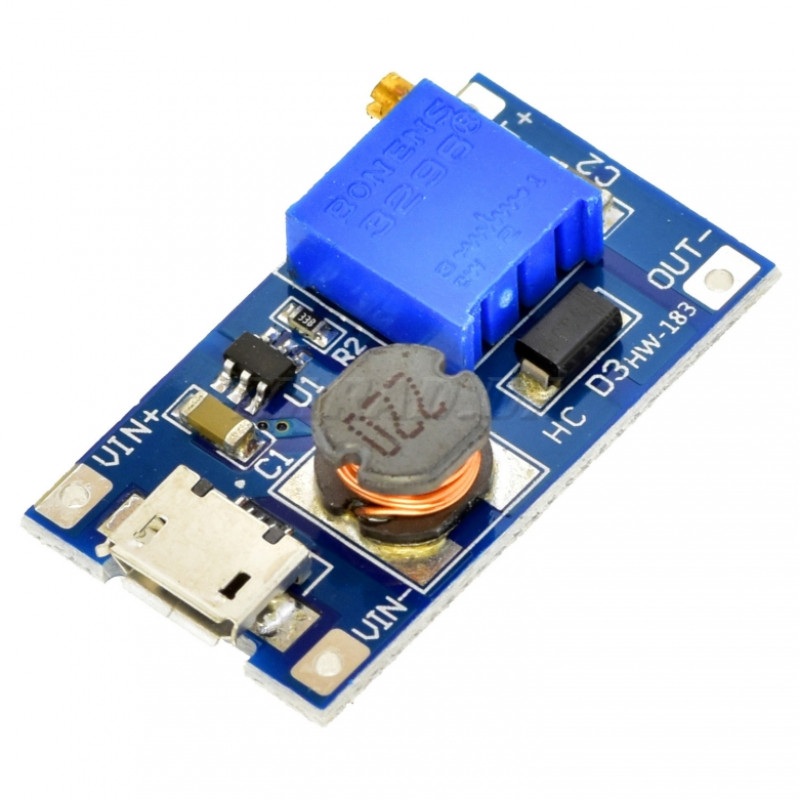

Підвищуючий DC-DC перетворювач MT3608 MicroUSB для ремонту, складання та обслуговування електронних пристроїв

Модуль MT3608 Micro USB – це компактний і ефективний підвищувальний перетворювач напруги, призначений для використання в різних електронних пристроях. Він працює за схемою Boost Converter, дозволяючи підвищити вхідну напругу до необхідного рівня. Завдяки високій частоті перетворення (1,2 МГц) і ККД до 93%, модуль забезпечує мінімальні втрати енергії та низькі пульсації напруги.

У модулі встановлено популярний роз'єм Micro USB, який широко використовується в сучасних електронних пристроях. Вихідна напруга регулюється за допомогою підлаштувального резистора в діапазоні 5–28 В, що робить перетворювач універсальним рішенням для живлення мікроконтролерів, світлодіодів, датчиків та інших малопотужних пристроїв.

Технічні характеристики:

• Вхідна напруга: 2–24 В
• Вихідна напруга: 5–28 В (регульована)
• Максимальний вихідний струм: до 2 А (за умови достатнього охолодження)
• Максимальна потужність: до 10 Вт
• ККД: до 93%
• Частота перетворення: 1,2 МГц
• Захист: від перегріву та короткого замикання
• Роз'єм живлення: Micro USB
• Розміри: 37 × 17 × 6 мм

Принцип роботи модуля заснований на використанні спеціалізованої мікросхеми MT3608 у корпусі SOT-23, яка реалізує керування струмом через дросель. Широтно-імпульсна модуляція (PWM) регулює цей процес, підтримуючи стабільну вихідну напругу. Незважаючи на високу ефективність, модуль має обмеження за вихідним струмом (до 2 А), що вимагає додаткового охолодження при роботі з потужним навантаженням. Не рекомендується експлуатувати модуль у граничних режимах.

->
