Описание

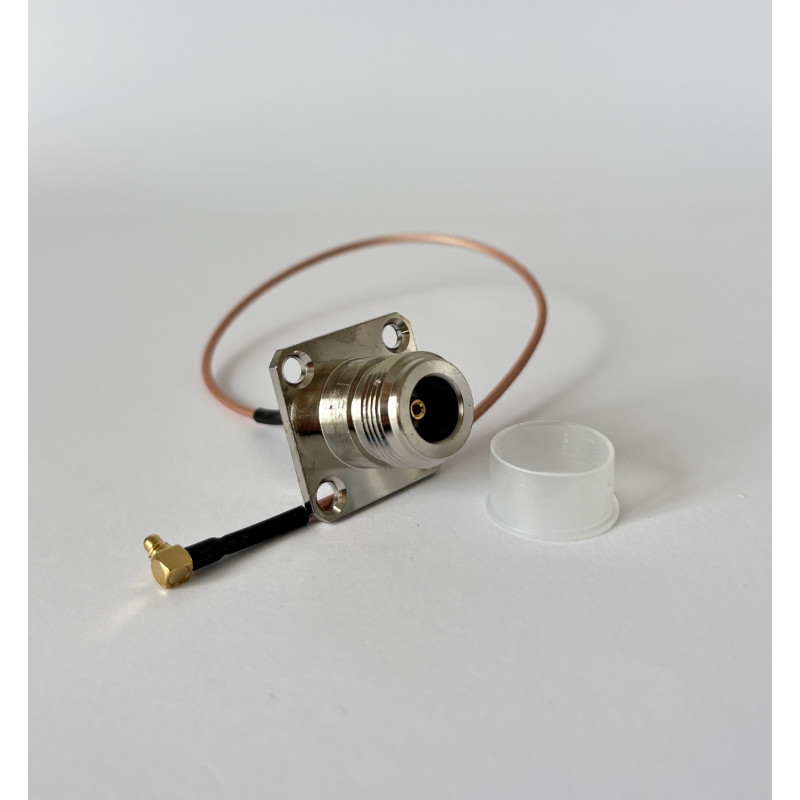

Кабельная сборка N-Type-Female — MMCX-Male 90° на коаксиальном кабеле RG178 длиной 25 см.
Предназначена для подключения внешней антенной линии с N-Type-Male к модулю с соответствующим гнездом MMCX-Male 90°. Фланец позволяет закрепить N-Type-разъём на корпусе.
Готовая сборка позволяет подключить антенный кабель без самостоятельного монтажа установленных разъёмов. Совместимость с конкретной рацией, модемом или антенной определяется разъёмами и рабочим диапазоном оборудования.
Характеристики

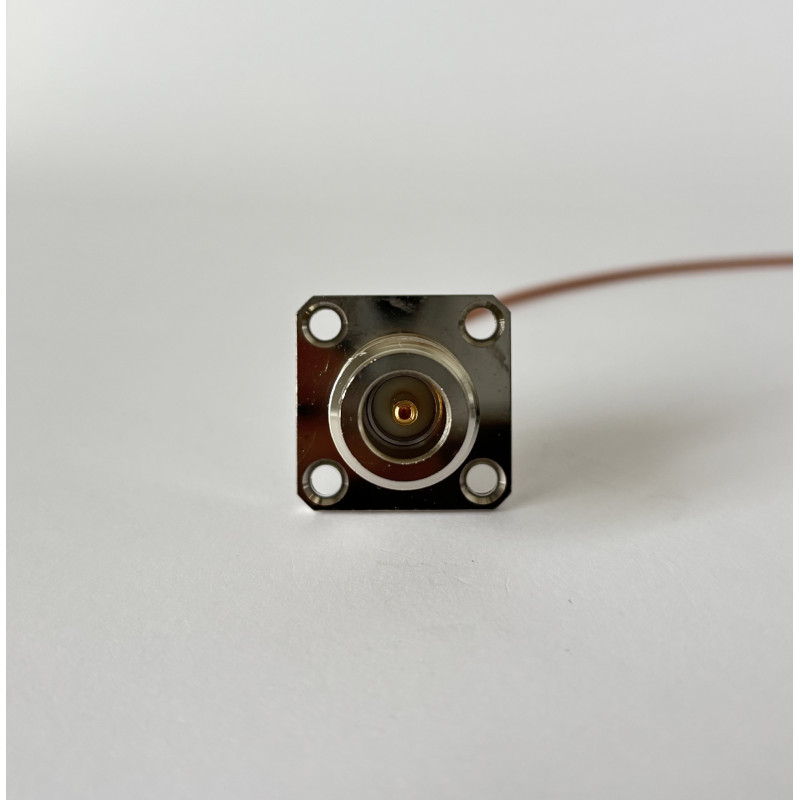

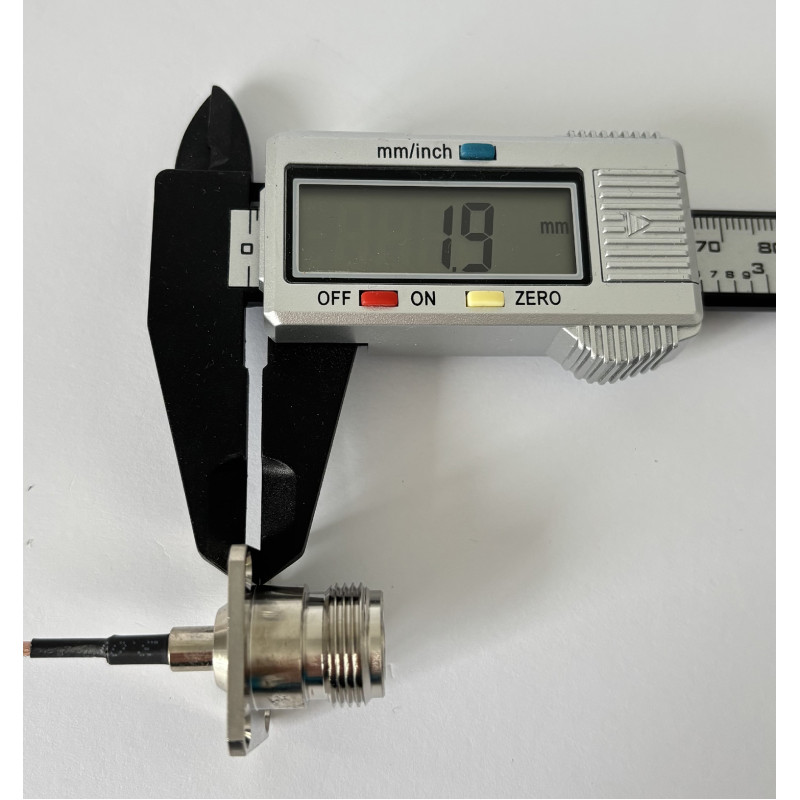

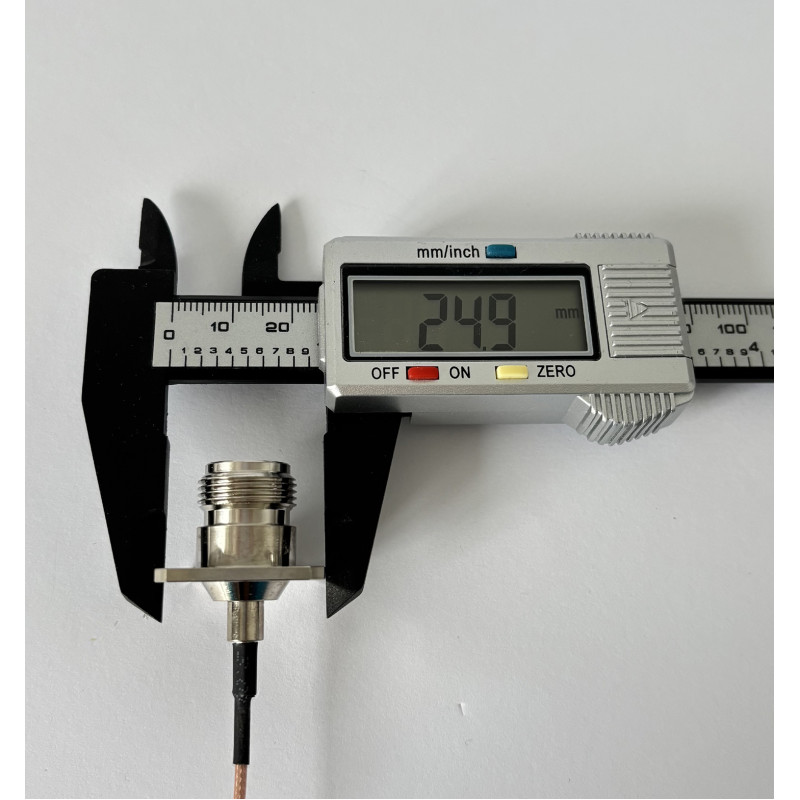

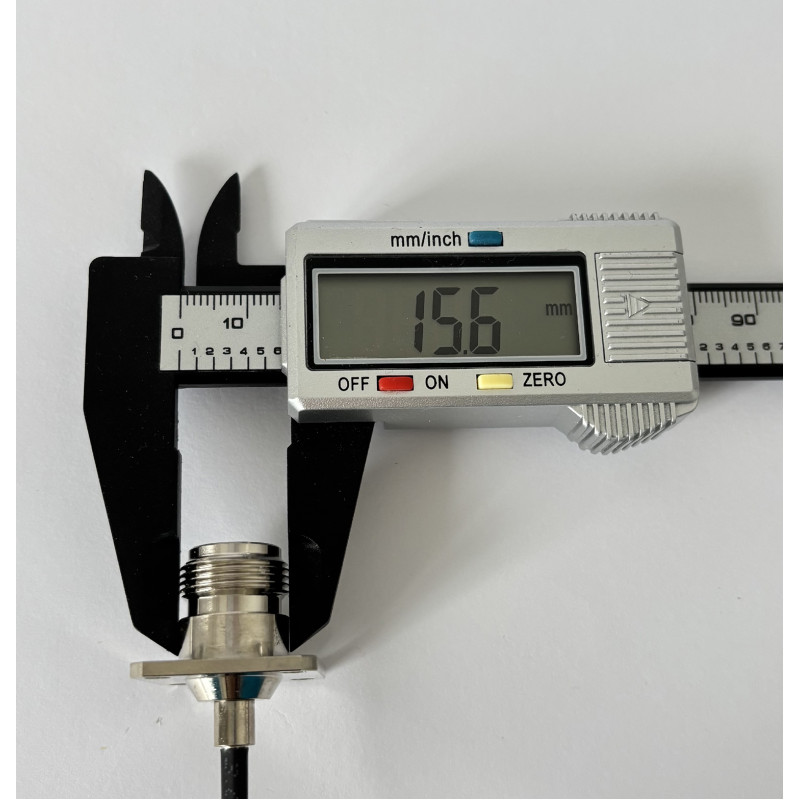

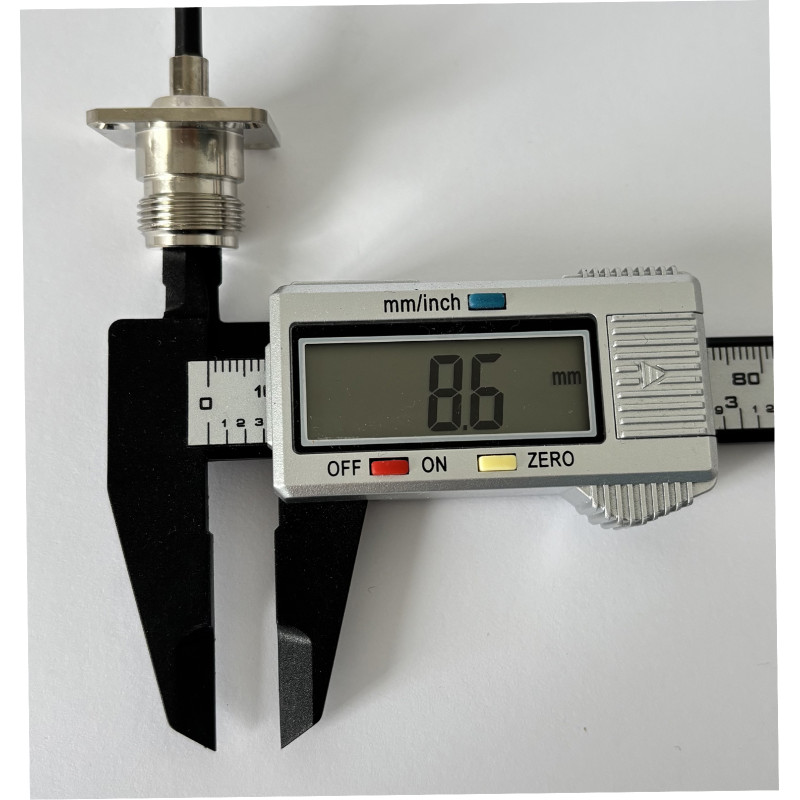

- Разъём 1: N-Type-Female (фланцевый)

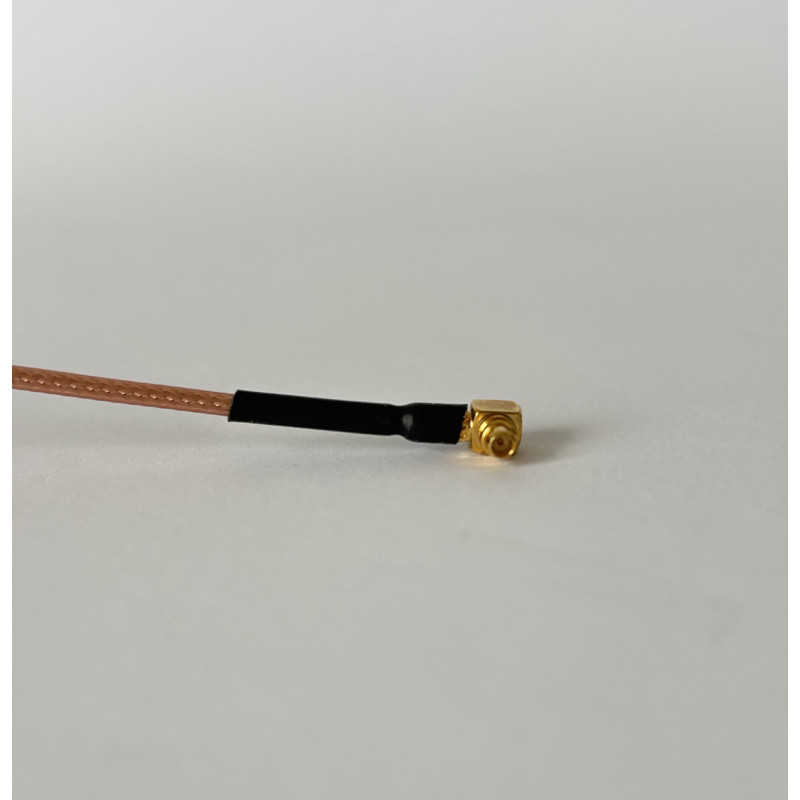

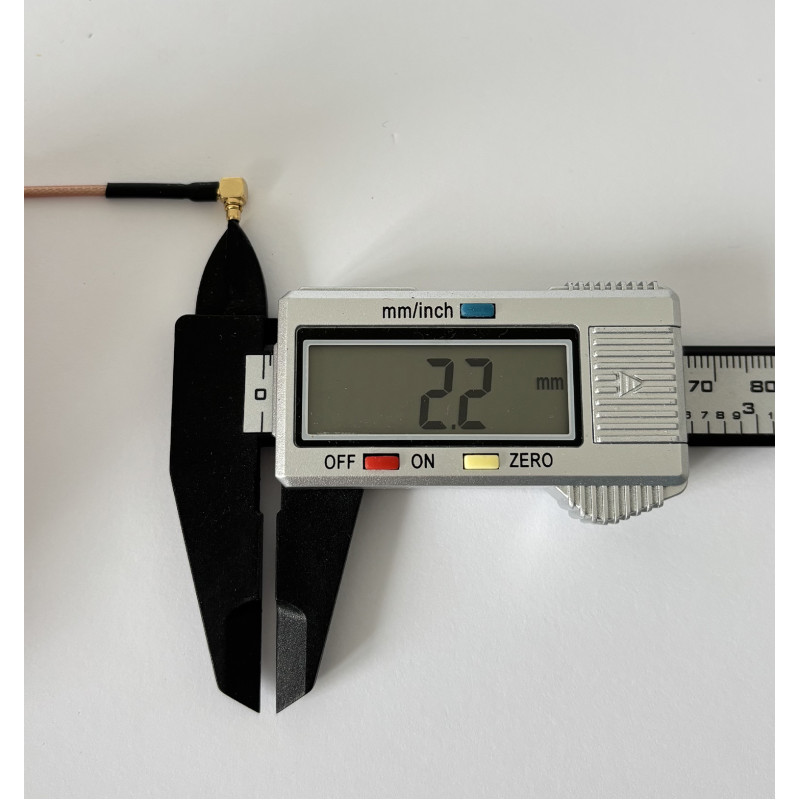

- Разъём 2: MMCX-Male 90°
- Кабель: RG178
- Длина: 25 см
- Волновое сопротивление: 50 Ом
- Материал корпуса разъёмов: латунь
- Материал контактов: медь
- Рабочая частота: до 3 ГГц
- Изоляция кабеля: ПТФЭ (тефлон)
- Внутренний проводник: посеребренная сталь с медным покрытием
- Внешний проводник: посеребренная медная оплётка
- Внешняя оболочка: ФЭП (фторэтиленпропилен)
- Минимальный радиус изгиба: около 10 мм
- Затухание кабеля, дБ/100 м: 100 МГц — 43,0; 200 МГц — 62,0; 500 МГц — 102,0; 800 МГц — 134,0
