Когда нужно подключить к рации Motorola DP или R7 внешнюю антенну или соединить оборудование с разными типами разъёмов, без пигтейла часто не обойтись. Это короткий отрезок коаксиального кабеля с коннекторами на обоих концах. Он выполняет роль гибкого переходника между рацией, антенной, основным кабелем или другим радиочастотным оборудованием.
Правильно подобранный пигтейл передаёт сигнал с минимальными потерями, уменьшает механическую нагрузку на антенный разъём рации и позволяет соединить устройства с разными коннекторами. Например, с одной стороны может быть BNC-Female для подключения кабеля антенны, а с другой — специальный адаптер, совместимый с рацией Motorola DP.
В отличие от жёсткого металлического переходника, гибкий кабель частично компенсирует движения и натяжение. Это особенно важно в полевых условиях, где кабель можно случайно зацепить снаряжением. Пигтейл принимает часть нагрузки на себя и помогает защитить антенный узел рации.
Что проверить перед покупкой пигтейла
1. Разъём рации
Сначала нужно определить точную модель рации и тип её антенного подключения. Недостаточно знать, что это SMA, BNC, TNC или другой стандарт. Необходимо также проверить исполнение Male или Female, тип резьбы и центральный контакт.
Ориентироваться только на внешнюю резьбу нельзя. Например, обычные SMA и реверсные RP-SMA могут выглядеть похоже, но имеют разное расположение центрального штыря и гнезда.
2. Разъём антенны или её кабеля
Второй конец пигтейла должен точно соответствовать коннектору антенны. Если внешняя антенна уже имеет длинный коаксиальный кабель, пигтейл фактически выполняет роль короткого адаптера между этим кабелем и рацией.
Перед заказом желательно проверить:
- тип коннектора с обеих сторон;
- наличие центрального штыря или гнезда;
- внешнюю или внутреннюю резьбу;
- способ фиксации на рации;
- диаметр и тип кабеля.
3. Частотный диапазон и сопротивление
В радиосвязи обычно используется оборудование с волновым сопротивлением 50 Ом. Антенна, основной кабель, пигтейл и все переходники должны быть согласованы между собой и работать в нужном VHF- или UHF-диапазоне.
Важно понимать: более длинная антенна не всегда обеспечивает большую дальность. Если она рассчитана на другой диапазон, результат может быть хуже, чем с более короткой, но правильно подобранной антенной.
4. Тип и длина кабеля

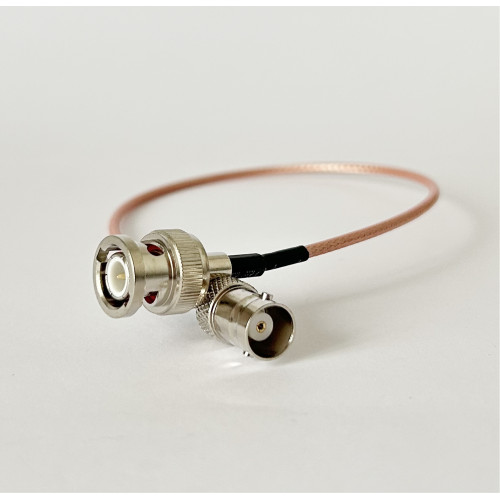

Для коротких гибких пигтейлов часто применяют кабели RG316 или RG174 — например, пигтейл BNC-Male – BNC-Female на RG316 длиной 30 см. Они удобны, когда нужно сделать небольшой переход между рацией и основным антенным кабелем. Для более длинных линий лучше выбирать кабель с меньшим затуханием, например LMR400, поскольку с увеличением длины растут потери сигнала.
Подключение антенн к Motorola DP и R7
Для раций Motorola серии DP и Motorola R7 пигтейл или антенный адаптер нужно подбирать под конкретную модель. Конструкция антенного узла у разных серий отличается, поэтому один переходник нельзя автоматически считать универсальным.
Обозначение Motorola RF не является названием отдельного стандартного разъёма. RF означает Radio Frequency, то есть радиочастотное или ВЧ-соединение. В названиях товаров так иногда обозначают специальную сторону адаптера, которая устанавливается на рацию Motorola.

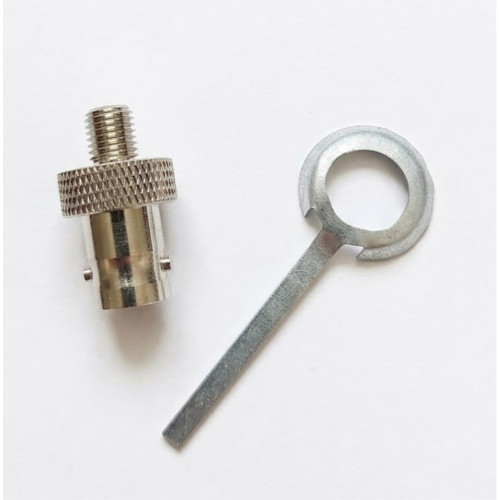

Например, адаптер BNC-Female — Motorola для раций серии DP с одной стороны имеет стандартный разъём BNC-Female, а с другой — конструкцию для установки вместо штатной антенны. Некоторые такие адаптеры комплектуются кольцом заземления, которое обеспечивает необходимый контакт с рацией.
Для Motorola R7 нужно использовать адаптер, предназначенный именно для соответствующей модификации этой серии (есть также готовый комплект для R7/R7a с обжимным кольцом под RG58). Переходник для Motorola DP может не подойти к R7 механически, даже если обе рации работают в одинаковом частотном диапазоне.
Через совместимый пигтейл или адаптер к рации можно подключить:
- гибкую антенну «жгут» 47 см;
- телескопическую антенну 128 см;
- антенны длиной 108 и 125 см;
- тактические антенны 147 и 157 см.
При выборе нужно учитывать не только длину, но и рабочий диапазон антенны, тип коннектора и совместимость с конкретной рацией. Полный выбор — в разделе антенны для раций Motorola.

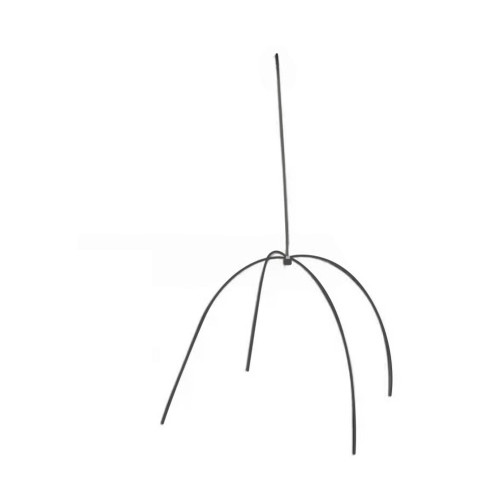

Как подключить антенну «Паук» или блиндажную антенну?
Антенну «Паук» и выносные блиндажные антенны устанавливают на расстоянии от оператора — возле укрытия, на открытом участке или выше над уровнем земли. От антенны к рации прокладывается основной коаксиальный кабель. Возле рации к нему подключают совместимый пигтейл или специальный антенный адаптер.
Схема подключения выглядит так:
антенна → основной коаксиальный кабель → пигтейл или адаптер → рация.
Для Motorola DP это может быть адаптер BNC-Female — Motorola с кольцом заземления, если именно такое подключение предусмотрено конструкцией. Кабель от антенны «Паук» или блиндажной антенны присоединяется к BNC-разъёму адаптера, после чего адаптер устанавливается на рацию. Для R7 есть отдельные версии: «Паук» для Motorola R7 и блиндажная антенна FlowerPot для R7.
Каждое дополнительное соединение создаёт определённые потери, поэтому не стоит без необходимости собирать цепочку из нескольких переходников. Коннекторы нужно надёжно зафиксировать, но не перетягивать, а соединения под открытым небом — защитить от влаги, пыли и грязи.
Перед использованием желательно проверить целостность кабеля, надёжность контактов и КСВ антенны. Повреждённый кабель, плохой контакт или антенна неподходящего диапазона могут уменьшить дальность связи и создать нежелательную нагрузку на передатчик рации.
Вывод
Итак, пигтейл — это не просто кабель с двумя похожими коннекторами. Его выбирают по модели рации, типам разъёмов, частотному диапазону, волновому сопротивлению, длине кабеля и условиям эксплуатации. Когда все компоненты подобраны правильно, портативная, телескопическая, тактическая антенна, «Паук» или выносная блиндажная антенна будет работать корректно, а подключение будет надёжным, безопасным и удобным. Подобрать нужный пигтейл или переходник можно в каталоге ВЧ разъёмы, переходники, кабели.
