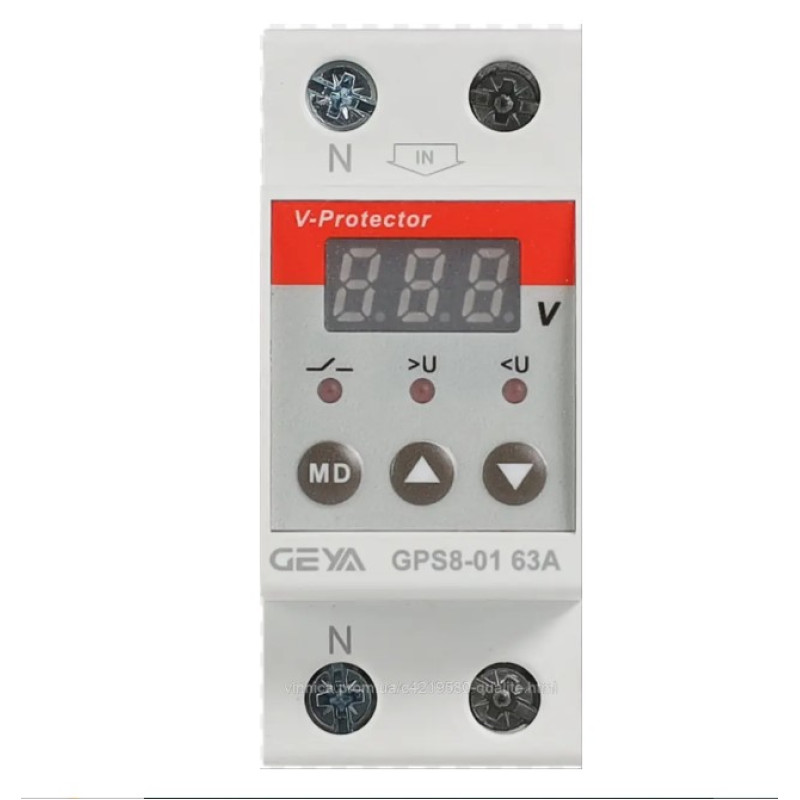

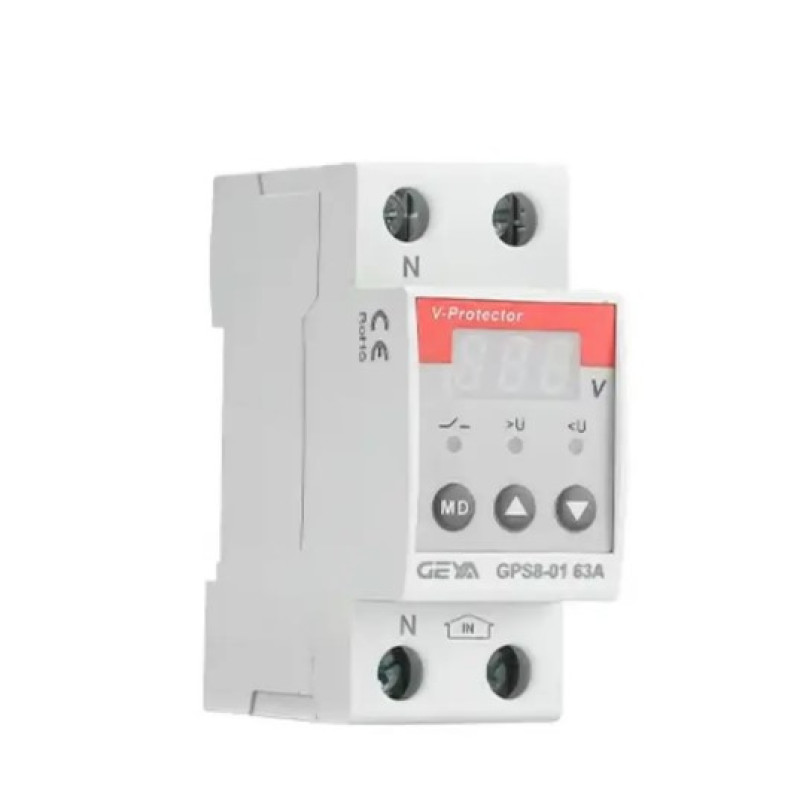

Реле напряжения GEYA GPS8-01 63А 220В на DIN-рейку

Реле напряжения GEYA GPS8-01 63А 220В на DIN-рейку

GEYA GPS8-01 63A — автоматическое устройство контроля напряжения, предназначенное для защиты бытовой техники, электроники и другого электрооборудования от опасных колебаний напряжения в однофазной электросети 220 В. Устройство обеспечивает защиту от повышенного и пониженного напряжения, помогая предотвратить повреждение подключенного оборудования.

При выходе напряжения за установленные пределы GEYA GPS8-01 автоматически отключает электропитание. После нормализации параметров сети устройство самостоятельно восстанавливает подачу электроэнергии с заданной задержкой. Это особенно полезно в условиях нестабильной электросети, когда возникают частые перепады напряжения.

Модель GEYA GPS8-01 63A рассчитана на номинальный рабочий ток 63 А, оснащена цифровым дисплеем и предусматривает возможность настройки порогов срабатывания. Компактный корпус позволяет устанавливать устройство на стандартную DIN-рейку в электрическом щите.

Основные преимущества GEYA GPS8-01 63A

• Защита от перенапряжения. При превышении установленного верхнего порога устройство автоматически отключает нагрузку.
• Защита от пониженного напряжения. При падении напряжения ниже допустимого уровня устройство прекращает подачу питания к оборудованию.
• Регулируемые пороги срабатывания. Пользователь может настраивать верхнюю и нижнюю границы допустимого напряжения в соответствии с условиями эксплуатации.
• Автоматическое повторное подключение. После восстановления нормального напряжения устройство автоматически включает нагрузку с заданной задержкой.
• Цифровой дисплей. Позволяет контролировать текущее значение напряжения в электросети.
• Светодиодная индикация. Обеспечивает отображение рабочего состояния устройства.
• Номинальный ток 63 А. Позволяет использовать устройство в соответствующих однофазных электрических сетях с учетом допустимой нагрузки.
• Конструкция с двойной шиной. Предусмотрена для подключения устройства в электрическом щите.
• Компактные размеры. Устройство занимает немного места и монтируется на DIN-рейку.

Принцип работы

GEYA GPS8-01 63A постоянно контролирует напряжение в электросети и сравнивает его с установленными пользователем значениями. Если напряжение превышает верхний допустимый порог или опускается ниже нижнего порога, устройство автоматически отключает подключенную нагрузку.

После возвращения напряжения в допустимый диапазон запускается отсчет времени повторного подключения. По завершении установленной задержки устройство автоматически восстанавливает электропитание.

Благодаря такому принципу работы GEYA GPS8-01 помогает защитить электроприборы от негативного воздействия нестабильного напряжения и уменьшает необходимость ручного контроля электросети.

Технические характеристики GEYA GPS8-01 63A

• Производитель: GEYA;
• Модель: GPS8-01;
• Тип устройства: реле контроля напряжения;
• Номинальное напряжение питания: 220 В AC (L–N);
• Частота питания: 50/60 Гц;
• Номинальный рабочий ток: 63 А, категория применения AC-1;
• Собственное потребление: не более 3 ВА;
• Верхний порог отключения: 230–300 В;
• Заводская настройка верхнего порога: 275 В;
• Нижний порог отключения: 145–210 В;
• Заводская настройка нижнего порога: 175 В;
• Задержка срабатывания при отклонении напряжения: 0,5 с;
• Гистерезис по напряжению: 5%;
• Задержка первоначального включения: 2 с;
• Время автоматического повторного подключения: 2–900 с;
• Заводская настройка повторного подключения: 30 с;
• Погрешность измерения: не более 1%;
• Рабочая температура: от −20 до +55 °C;
• Температура хранения: от −35 до +75 °C;
• Монтаж: DIN-рейка в соответствии с EN/IEC 60715;
• Степень защиты: IP40 для передней панели, IP20 для клемм;
• Рабочее положение: произвольное;
• Категория перенапряжения: III;
• Степень загрязнения: 2;
• Габаритные размеры: 82 × 36 × 68 мм;
• Вес: 163 г.

Где используется GEYA GPS8-01 63A?

Устройство предназначено для использования в однофазных электросетях жилых, коммерческих и хозяйственных помещений. Его можно применять для защиты:

• Бытовой техники: холодильников, стиральных машин, телевизоров и другого оборудования;
• Компьютерной и офисной техники;
• Систем освещения;
• Электронного оборудования, чувствительного к перепадам напряжения;
• Других электроприборов, работающих от однофазной сети 220 В.

Особенности подключения и эксплуатации

GEYA GPS8-01 63A устанавливается в электрическом распределительном щите на стандартную DIN-рейку. После монтажа пользователь может установить необходимые пороги повышенного и пониженного напряжения, а также время задержки автоматического повторного подключения.

Подключение устройства должно выполняться в соответствии с электрической схемой производителя с соблюдением требований электробезопасности. Монтаж рекомендуется доверять квалифицированному электрику.

Важная информация

GEYA GPS8-01 63A обеспечивает исключительно защиту от повышенного и пониженного напряжения. В этой модели не предусмотрена функция контроля и защиты от перегрузки по току.

Обозначение 63 А означает номинальный рабочий ток устройства, а не порог срабатывания защиты по току.

Функция защиты от превышения тока предусмотрена в других моделях серии — GEYA GPS8-02 и GPS8-03.

GEYA GPS8-01 не заменяет автоматический выключатель для защиты от короткого замыкания и перегрузки электрической проводки.

Почему стоит выбрать GEYA GPS8-01 63A?

GEYA GPS8-01 63A — практичное решение для автоматического контроля напряжения в электросети. Сочетание регулируемых порогов срабатывания, цифровой индикации и функции автоматического повторного подключения делает устройство удобным для ежедневного использования.

Устройство помогает обеспечить более стабильные условия эксплуатации электрооборудования, уменьшить риск его повреждения из-за опасных отклонений напряжения и организовать автоматическую защиту электросети без необходимости постоянного контроля со стороны пользователя.
