Модуль Power Delivery 2.0/3.0 PD/QC/AFC USB Type-C для Arduino (датчик, плата расширения) для DIY проектов и обучени

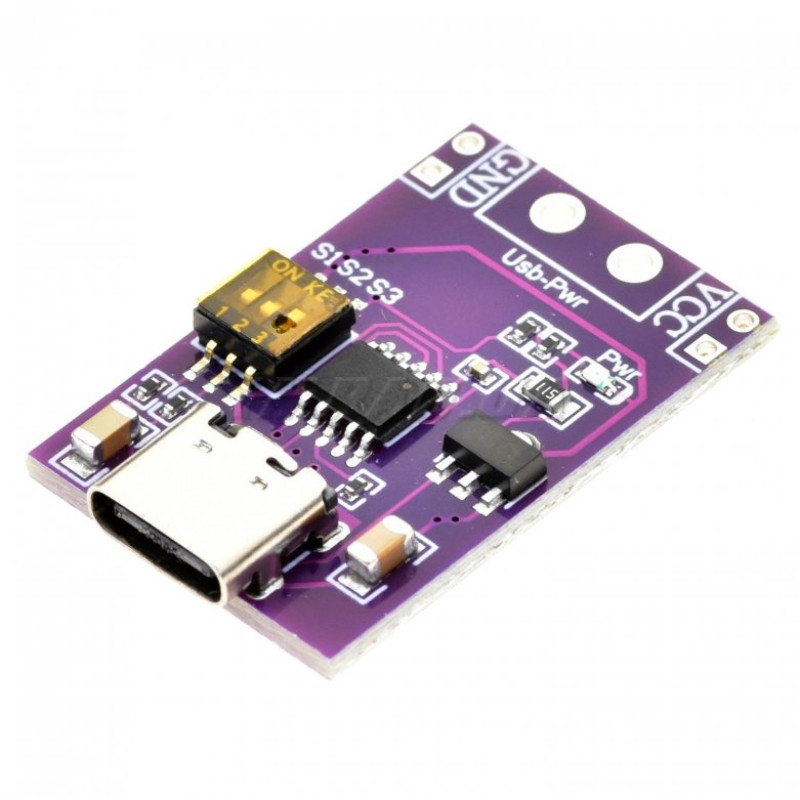

Модуль Power Delivery Type-C QC/AFC/PD2.0 / PD3.0 с разъемом USB Type-C использует возможность управления выходным напряжением источника питания, поддерживающего стандарты PD2.0 и PD3.0, с возможностью изменения напряжения переключением "на лету" (доступно 5 фиксированных значений). Пошаговое изменение напряжения не поддерживается. Таблица позиций переключателей для установки напряжения нанесена на обратной стороне платы.

Как это работает?

Многие современные павербанки и источники питания могут регулировать свое выходное напряжение по запросу конечного потребителя (устройства, питаемого от этого ИП). Эта плата позволяет имитировать запрос такого устройства и требовать от источника питания выдачи одного из напряжений 5/9/12/20 В. Если источник поддерживает протокол быстрой зарядки, он подаст напряжение нужного уровня на выходной разъем триггера. Затем вы можете подключить кабель к разъему USB Type-C и использовать это напряжение для питания устройств, которые не поддерживают протокол быстрой зарядки. Уровень требуемого напряжения устанавливается переключением трех DIP-переключателей на плате триггера.

Обратите внимание:

• Модуль только переключает напряжение и никак не влияет на выходную мощность вашего источника питания. Перед использованием обязательно убедитесь, что ваше устройство рассчитано на напряжение, на которое будет переключен блок питания.
• Триггер не контролирует автоматически напряжение, которое требуется вашей нагрузке.
• Если DIP-переключатели не установлены в соответствии с таблицей, модуль выдаст случайное напряжение, соответствующее предыдущей настройке.
• Если после настройки DIP-переключателей индикация наличия напряжения отсутствует, рекомендуется проверить ее мультиметром перед подключением к нагрузке.

Модуль построен на чипе идентификации CH224K (Data Sheet)-это контроллер-приемник, поддерживающий протоколы быстрой зарядки, такие как USB PD3.0/2.0 и BC1.2.

Основные характеристики чипа CH224K:

• Поддержка протоколов быстрой зарядки: USB PD3.0/2.0, BC1.2 и другие.
• Диапазон входного напряжения: от 4,5 в до 24 В.
• Максимальная поддерживаемая мощность: до 100 Вт.
• Автоматическое обнаружение vconn и эмуляция чипов e-Mark.
• Интегрированный модуль PD-коммуникации с высокой степенью интеграции и минимальными требованиями к внешним компонентам.
• Функция обнаружения выходного напряжения для обеспечения стабильной работы.

Принцип работы:

CH224K функционирует как приемник (Sink) в системе USB Power Delivery. Она обменивается данными с источником питания (Source), запрашивая необходимое напряжение и ток в соответствии с поддерживаемыми протоколами быстрой зарядки. Благодаря встроенной поддержке различных протоколов, микросхема совместима с широким спектром зарядных устройств и адаптеров питания. Для настройки выходного напряжения используются пены конфигурации (CFG). Входное напряжение на пинах CFG2 / CFG3 не должно превышать 3,7 В.
