Контроллер (балансир) заряда/разряда LiIo батарей BMS 3S 60A для ремонта, сборки и обслуживания электроники

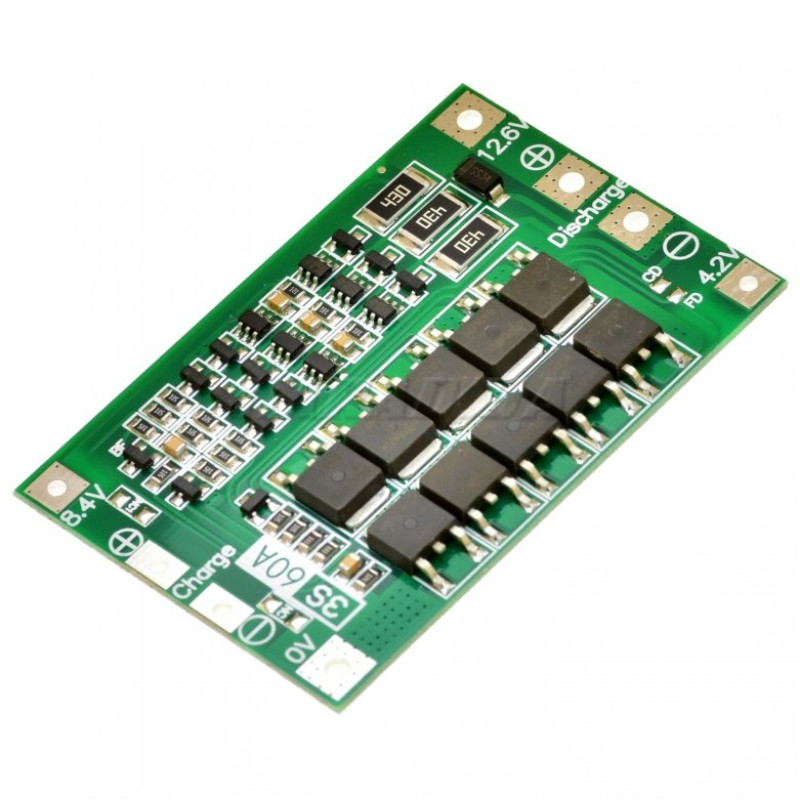

Модуль HW-544-плата защиты аккумулятора BMS (Battery Management System) для 3S литий-ионных (Li-Ion) и литий – полимерных (Li-Po) аккумуляторов с номинальным напряжением 3,6-3,7 в на ячейку. Напряжение полного заряда 12,6 в, ток разряда 60 А. Заряд и разряд осуществляются через различные порты. Модуль прекрасно подходит для перехода шуруповерта на литиевые аккумуляторы с использованием элементов 18650 и 26650. функция балансировки – есть.

Технические характеристики:

• Название модуля: HW-544
• Количество ячеек: 3S последовательно
• Тип поддерживаемой батареи: Li-Ion / Li-Po (3,6–3,7 В)
• Напряжение заряда: 12,6 – 13,6 В
• Напряжение 100% заряженного аккумулятора: 12,6 В
• Напряжение прекращения заряда: 4,20 – 4,25 ± 0,05 В
• Напряжение восстановления заряда: (не указано)
• Напряжение прекращения разряда: 2,45 ± 0,05 В
• Напряжение восстановления разряда: (Не указано)
• Номинальный ток разряда: 60 А
• Импульсный ток разряда: 70 А
• Ток зарядки: 10 А
• Чип: (не указано)
• Ключи: (не указано)
• Балансировка ячеек: есть, пассивное, до 100 мА
• Защита от перезаряда и переразряда: есть, 1400/110 мс
• Защита от КЗ: есть, срабатывание 250 мкс
• Для ячеек LiFePO4 не подходит
• Размер: 61 × 41 × 3,5 мм

Особенности модуля:

• Для сборки аккумулятора используйте одинаковые аккумуляторы, желательно из одной партии и года выпуска.
• Перед сборкой АКБ желательно выровнять напряжение на всех ячейках путем замыкания всех минусовых контактов между собой, а плюсовых – между собой.
• Подключение аккумуляторов к контактам контроллера осуществляется в строгой последовательности по возрастанию напряжения: первым – 0 в; вторым – 4,2 в; Третьим – 8,4 в; Четвертым – 12,6 В. Если не соблюдать это требование, BMS не будет работать правильно. Для монтажа используйте провод достаточного сечения.
• После сборки АКБ подключите соответствующее зарядное устройство к BMS для активации.
• После срабатывания защиты BMS по току (особенно актуально при использовании BMS в питании электроинструмента), для уменьшения времени восстановления защиты можно установить дополнительный резистор на 10 кОм между контактными площадками "0V" и "-".

->
