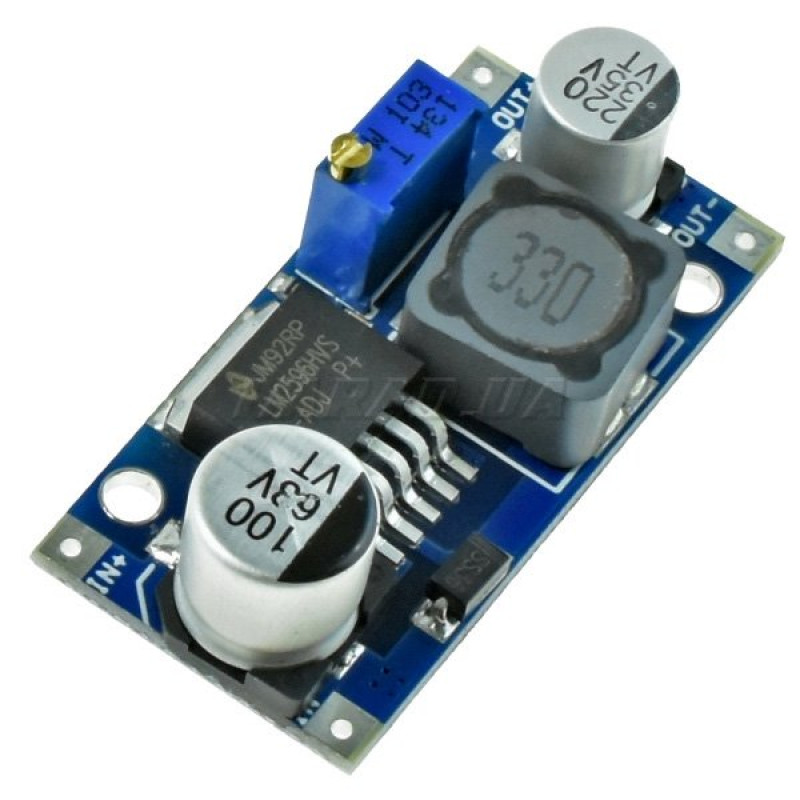

Регулируемый понижающий DC-DC преобразователь HW-677 на основе высоковольтной версии чипа LM2596HVS с расширенным диапазоном входного напряжения от 4.5 до 53 В. предназначен для питания конструкций стабилизированным напряжением от 3 до 40 В при токе нагрузки до 3 А. преобразователь работает в режиме стабилизации напряжения (CV) и не имеет режима стабилизации тока (CC). Имеется встроенная защита, включающая двухступенчатое ограничение тока (при превышении номинального значения) и отключение при перегреве для полной защиты в аварийных ситуациях.
Хоть в Data Sheet и указано предельное напряжение в 60 в, некоторые образцы выходят из строя после 50 в, особенно при высоких токах. Не превышайте входное напряжение! Если Uвх > 50 в, лучше использовать модули на чипе XL7015.
Технические характеристики:
- Режим работы: CV
- Входное напряжение: 4.5-53 В DC
- Выходное напряжение: 3-40 В DC
- Пульсации выходного напряжения: 30 мВ
- Ток нагрузки: до 3 а (более 2 а нужен радиатор)
- Частота преобразования: 150 кГц
| Артикул | 45072 |
| Габаритні розміри (LxWxH), мм | 43x21x14 |
| Діапазон вихідної напруги (Uвих), В | 3Технические характеристики40 |
| Діапазон вхідної напруги (Uвх), В | 4,5Технические характеристики50 |
| Максимальна потужність (Pмакс), Вт | 15 |
| Максимальний вихідний струм (Imax), А | 3 |
| Регулювання по напрузі, CV | так |
| Регулювання по струму, CC | немає |
| Тип вхідної/вихідної напруги | DC/DC |
| Тип перетворювача | понижуючий |
