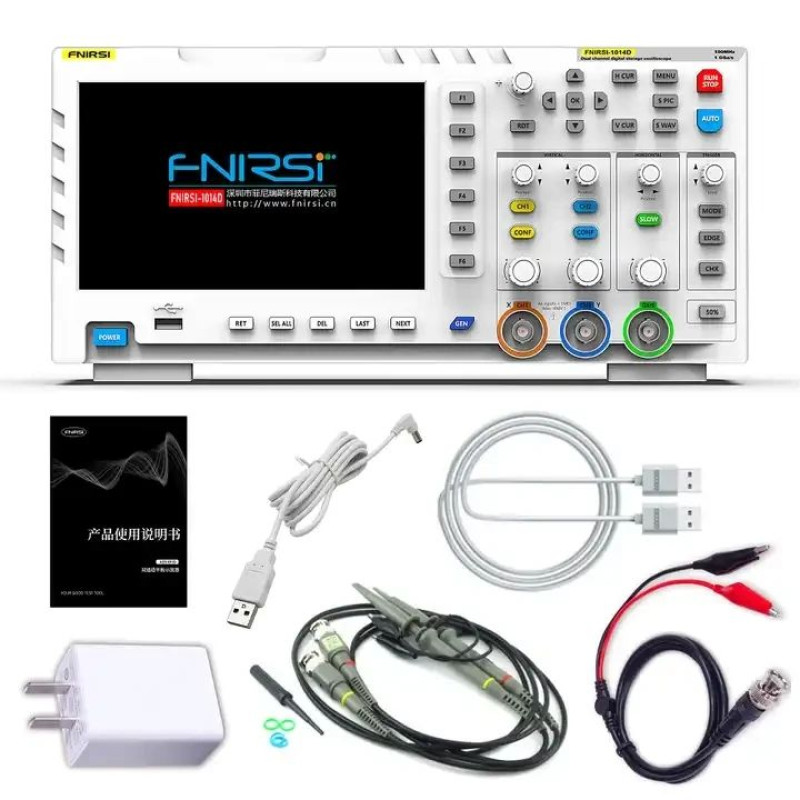

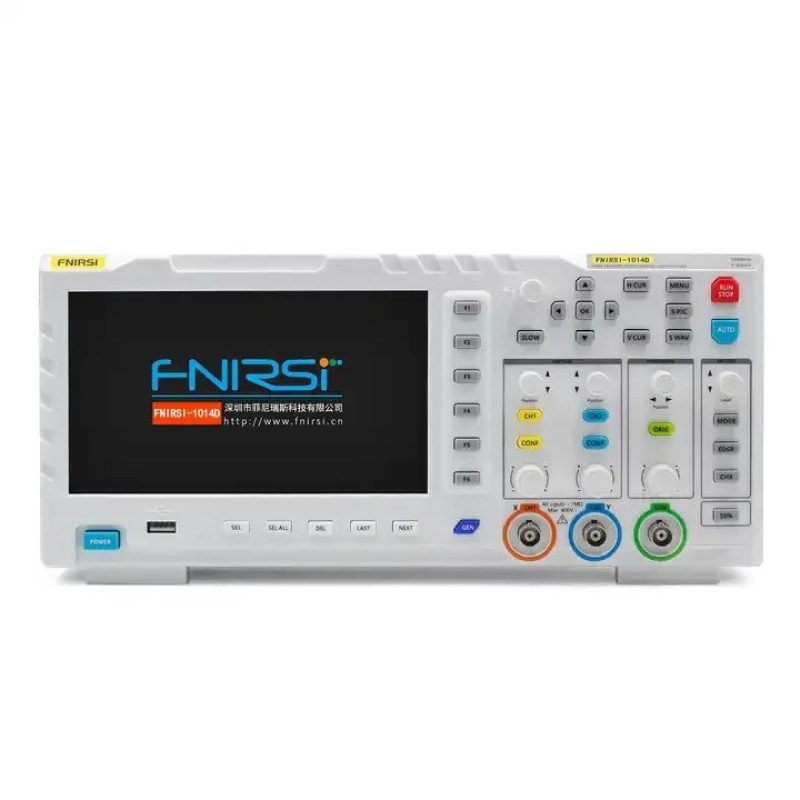

Опис FNIRSI 1014D:
Це двоканальний осцилограф зі смугою пропускання 100 МГц з вбудованим генератором сигналів. Осцилограф відрізняється високою частотою дискретизації у реальному часі 1 ГВиб/с, пам'яттю 240 кБ, великим 7-дюймовим дисплеєм з роздільною здатністю 800×480, розширеним набором функцій для захоплення, аналізу та запису результатів. Прилад обладнаний захистом від високої напруги, що забезпечує безпечну роботу з сигналами до 400 В без застосування додаткових роздільників. Вбудований генератор забезпечує генерацію чотирнадцяти встановлених функцій, вертикальна роздільна здатність 8 біт, напруга 5 Впік-пік. Для підключення до комп'ютера FNIRSI 1014D оснащений інтерфейсом USB. Осцилограф призначений для діагностики та налаштування радіо- та електронної апаратури.
Особливості FNIRSI 1014D:
- Компактний та функціональний осцилограф.
- Великий 7-дюймовий TFT-дисплей (800 × 480).
- Захист від високої напруги: вбудований модуль забезпечує захист до 400 В.
- Можливість зберегти до 1000 форм сигналів та до 1000 знімків екрану.
- Функція автоматичного вимірювання.
- Функція Roll.
- Функція Ліссажу.
- Функція регулювання яскравості екрану.
Технічні характеристики FNIRSI 1014D:
| Осцилограф | |
|---|---|
| Кількість каналів | 2 |
| Смуга пропускання | 100 МГц |
| Частота дискретизації | 1 ГВиб/с |
| Пам'ять | 240 кБ |
| Вхідні параметри | |
| Розв'язка входу | DC, AC |
| Вхідний імпеданс | 1 МОм |
| Встановлення коефіцієнту загасання давача | 1 Х, 10 Х |
| Максимальна вхідна напруга | 40 В (1 X), 400 В (10 Х) |
| Горизонтальна система | |
| Коефіцієнт розгортки | 50 с/под - 10 нс/под |
| Вертикальна система | |
| Вертикальна розгортка | 50 мВ/под - 500 В/под |
| Час наростання | < 3 нс |
| Вертикальна роздільна здатність | 8 біт |
| Точність напруги | ± 5% |
| Точність частоти | ± 0,01% |
| Система синхронізації | |
| Режими синхронізації | автоматичний, нормальний, одиничний |
| Режим тригеру | за фронтом (що спадає / наростає) |
| Система вимірювання | |
| Автоматичні вимірювання | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Курсорні вимірювання | XY, тригер Y |
| Математичні операції | FFT |
| Генератор сигналів | |
| Форма сигналів | 14 видів форм сигналів |
| Смуга пропускання | 10 МГц (синусоїдальний сигнал), роздільність 1 Гц |
| Вертикальна роздільна здатність | 14 біт |
| Загальні характеристики | |
| Дисплей | кольоровий TFT-дисплей, 7 дюймів, 800 × 480 |
| Інтерфейс | USB (5 В / 2 А) |
| Вбудована пам'ять | 1 Гб |
| Зберігання форми хвилі | 1000 зображень + 1000 сигналів |
| Габарити | 310 мм × 145 мм × 70 мм |
| Вага нетто | 1500 г |
| Вага брутто | 1632 г |
