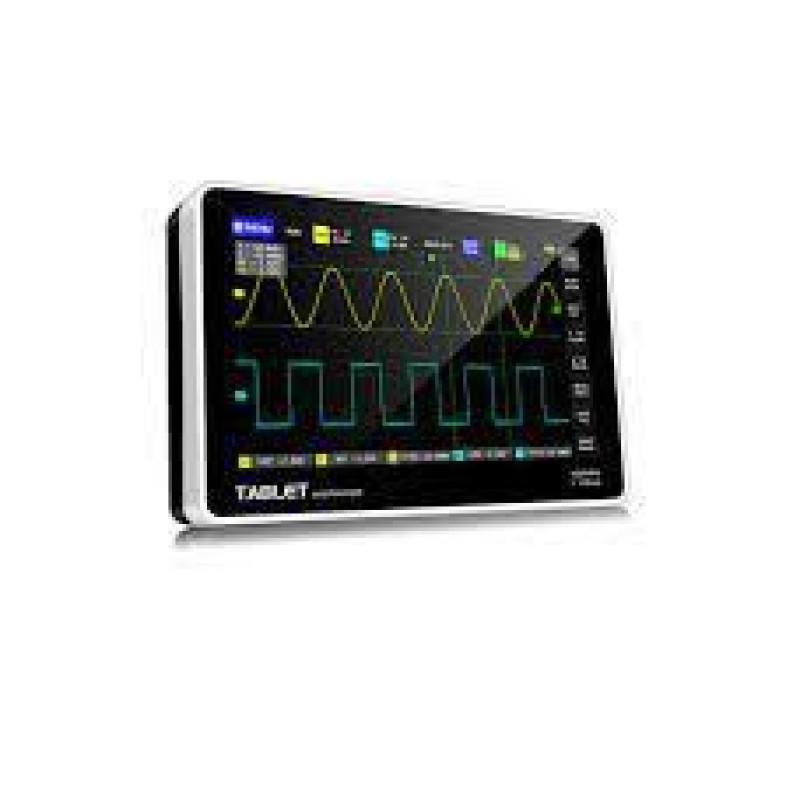

Опис FNIRSI 1013D:
- Це автономний планшетний двоканальний осцилограф із смугою пропускання до 100 МГц. Осцилограф оснащений кольоровим 7-дюймовим дисплеєм для відображення форми сигналу та вбудованою літієвою батареєю, що забезпечує до 4 годин безперервної роботи. Роздільна здатність по вертикалі 8 біт, частота дискретизації в реальному часі 1 ГВиб/с.
- Цей осцилограф буде корисним автоелектрикам, т.я. він дозволяє праювати з сигналами CAN-шини, LIN-шини, SPI.
- Слід зазначити, що FNIRSI 1013D має недостатній функціонал для роботи як повноцінний мотор-тестер для діагностики ДВС. Якщо Вам необхідний саме мотор-тестер, рекомендуємо звернути увагу на Autoscope 4 або MTpro.
- Прилад має внутрішню пам'ять об'ємом 1 Гб для зберігання 1000 сигналів та USB-інтерфейс для підключення до комп'ютера. Осцилограф призначений для діагностики та налаштування радіо та електронної апаратури.
Переваги FNIRSI 1013D:
- Великий сенсорний 7-дюймовий TFT-дисплей (800×480 пікселів)
- Вбудована АКБ забезпечує до 4 годин роботи без підзарядки
- Захист від високої напруги: вбудований модуль забезпечує захист до 400 В.
- Оснащений вбудованим генератором на 1 кГц із можливістю калібрувати щупи.
- Можливість зберегти до 1000 форм сигналів та до 1000 знімків екрану.
- Функція автоматичного виміру.
- Функція Roll.
- Функція Лісажу.
- Функція налаштування яскравості екрана.

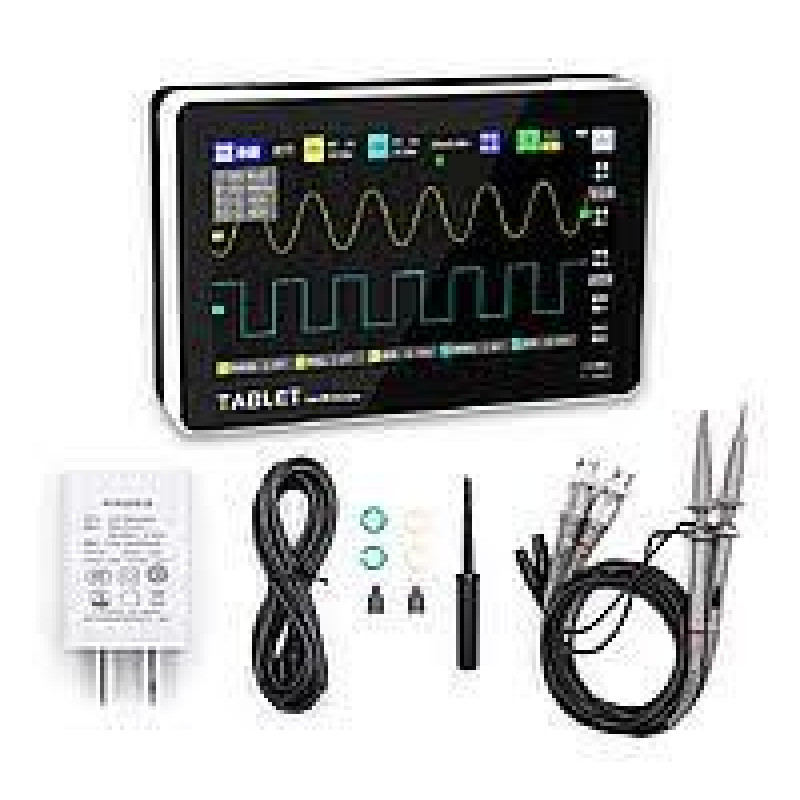

Комплектація FNIRSI 1013D:
- Цифровий осцилограф FNIRSI 1013D - 1 шт.
- Щуп для осцилографа - 2 шт.
- USB-кабель - 1 шт.
- Інструкція з експлуатації – 1 шт.
Технічні характеристики FNIRSI 1013D:
Кількість каналів 2 Смуга пропускання 100 МГц Частота дискретизації 1 ГВиб/с Глибина запису 240 Кб Вхідні параметри Розв'язка входу DC, AC Вхідний імпеданс 1 МОм Встановлення коефіцієнту загасання давача 1 Х, 10 Х Максимальна вхідна напруга 40 В (1 X), 400 В (10 Х) Горизонтальна система Коефіцієнт розгортки 50 с / под - 10 нс / под Вертикальна система Вертикальна розгортка 50 мВ / под - 500 В / под Час наростання < 3 нс Вертикальна роздільна здатність 8 біт Точність напруги ± 2% Точність частоти ± 0,01% Система синхронізації Режими синхронізації автоматичний, нормальний, одиничний Режим тригера по фронту (що спадає / наростає) Система вимірювання Автоматичні вимірювання VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period Курсорні вимірювання XY, тригер Y Загальні характеристики Дисплей кольоровий TFT-дисплей, 7 дюймів, 800 × 480 точок Живлення вбудована літієва батарея 6000 мАг, 4 години безперервної роботи, 5 годин заряджання Інтерфейс USB (5 В / 2 А) Вбудована пам'ять 1 Гб Зберігання форми хвилі 1000 зображень + 1000 сигналів Габарити 184 × 124 × 50 мм Вага нетто 650 г
