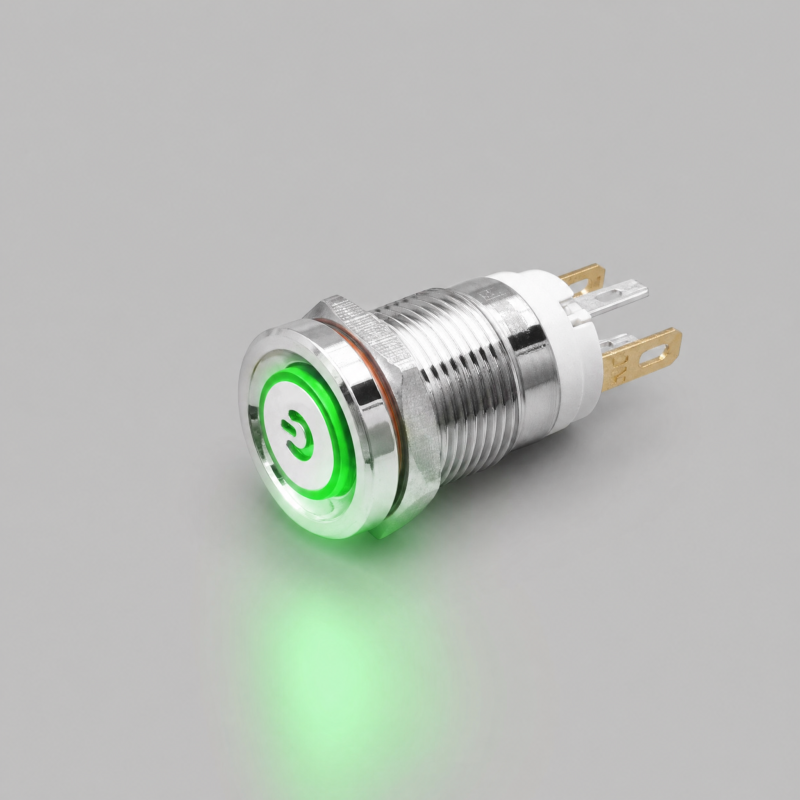

Антивандальна кнопка LB12E 12 мм, 7А із зеленим підсвічуванням та фіксацією

Антивандальна кнопка LB12E — компактний кнопковий перемикач у міцному металевому корпусі, призначений для керування електричними пристроями, комутації електричних кіл та використання в системах автоматики. Завдяки хромованому латунному корпусу, захисту IP65 та стійкій конструкції кнопка підходить для встановлення в обладнанні, яке експлуатується в умовах підвищених механічних навантажень.

Модель має монтажний діаметр 12 мм, плоску круглу натискну поверхню та зелене світлодіодне підсвічування у вигляді кільця із символом ON-OFF. Компактні розміри дозволяють встановлювати перемикач на панелях керування, у корпусах електронних пристроїв та іншому обладнанні з обмеженим монтажним простором.

Особливості та переваги кнопки LB12E

• Антивандальне виконання. Металевий корпус забезпечує підвищену стійкість до механічних впливів та щоденного використання.
• Фіксація положення. Після натискання кнопка залишається у ввімкненому стані до наступного натискання, що дозволяє використовувати її як перемикач ON-OFF.
• Зелене LED-підсвічування. Світлове кільце забезпечує зручну візуальну індикацію та покращує видимість кнопки за недостатнього освітлення.
• Контактна група 1NO. Один нормально розімкнений контакт, який замикається при ввімкненні перемикача.
• Навантаження до 7 А. Дозволяє комутувати електричні кола в межах установлених виробником характеристик.
• Ступінь захисту IP65. Забезпечує пилонепроникність та захист від водяних струменів за умови правильного монтажу.
• Компактний монтаж. Для встановлення потрібен отвір діаметром 12 мм.
• Підключення під паяння. Контактні виводи призначені для припаювання проводів.

Принцип роботи

Антивандальна кнопка LB12E працює за принципом перемикача з механічною фіксацією. Під час першого натискання контактна група 1NO замикається, забезпечуючи проходження електричного струму до підключеного обладнання. Кнопка залишається у зафіксованому положенні навіть після припинення натискання.

Повторне натискання повертає перемикач у початковий стан та розмикає електричне коло. Такий механізм зручний для керування живленням пристроїв, освітленням та іншими системами, де необхідне стабільне положення ввімкнення або вимкнення.

Зелене кільцеве підсвічування робить кнопку помітною на панелі керування. Живлення підсвічування розраховане на напругу 5–24 В AC/DC.

Технічні характеристики LB12E

• Виробник: LB;
• Модель: LB12E;
• Тип перемикача: антивандальна кнопка;
• Принцип роботи: з механічною фіксацією;
• Контактна група: 1NO (нормально розімкнений контакт);
• Форма кнопки: кругла, плоска;
• Колір підсвічування: зелений;
• Тип підсвічування: світлодіодне кільце із символом ON-OFF;
• Напруга живлення підсвічування: 5–24 В AC/DC;
• Максимальний струм навантаження: 7 А;
• Резистивне навантаження: AC 220 В — 7 А; DC 12/24 В — 7 А;
• Індуктивне навантаження: AC 110/220 В — 3 А; DC 12/24 В — 3 А;
• Ступінь захисту: IP65;
• Матеріал корпусу: хромована латунь;
• Діаметр монтажного отвору: 12 мм;
• Зовнішній діаметр: 14 мм;
• Висота: 26,45 мм;
• Тип підключення: виводи під паяння.

Де використовується антивандальна кнопка LB12E?

Завдяки компактним розмірам, металевому корпусу та механізму фіксації кнопка LB12E підходить для різних електротехнічних і електронних проєктів.

• Панелі керування промисловим та електротехнічним обладнанням;
• Системи автоматизації та керування електричними пристроями;
• Корпуси електронних приладів і блоків живлення;
• Системи освітлення та допоміжного електрообладнання;
• Саморобні електронні пристрої та DIY-проєкти;
• Обладнання, де необхідний компактний перемикач із фіксацією та світловою індикацією.

Особливості монтажу та підключення

Для встановлення кнопки LB12E необхідно підготувати монтажний отвір діаметром 12 мм. Металевий корпус забезпечує надійне розміщення перемикача на панелі обладнання.

Електричне підключення здійснюється шляхом припаювання проводів до відповідних контактних виводів. Під час монтажу необхідно враховувати допустимий струм навантаження та параметри живлення світлодіодного підсвічування.

Важливо: напруга живлення LED-підсвічування 5–24 В AC/DC не є допустимою напругою комутації контактної групи. Параметри електричного навантаження та живлення підсвічування потрібно враховувати окремо. Для індуктивного навантаження допустимий струм становить до 3 А згідно із зазначеними характеристиками.

Чому варто обрати LB12E?

Антивандальна кнопка LB12E 12 мм, 7А поєднує міцну металеву конструкцію, компактні розміри, захист IP65 та зручне керування з механічною фіксацією. Зелене кільцеве підсвічування покращує видимість перемикача, а контактна група 1NO дозволяє використовувати його для комутації різноманітних електричних кіл.

Це практичне рішення для створення надійних панелей керування, модернізації електрообладнання та реалізації електронних проєктів, у яких важливі довговічність, компактність і зручність експлуатації.
