- Модель:HD_PEQ-15
- Доступно:В наличии0

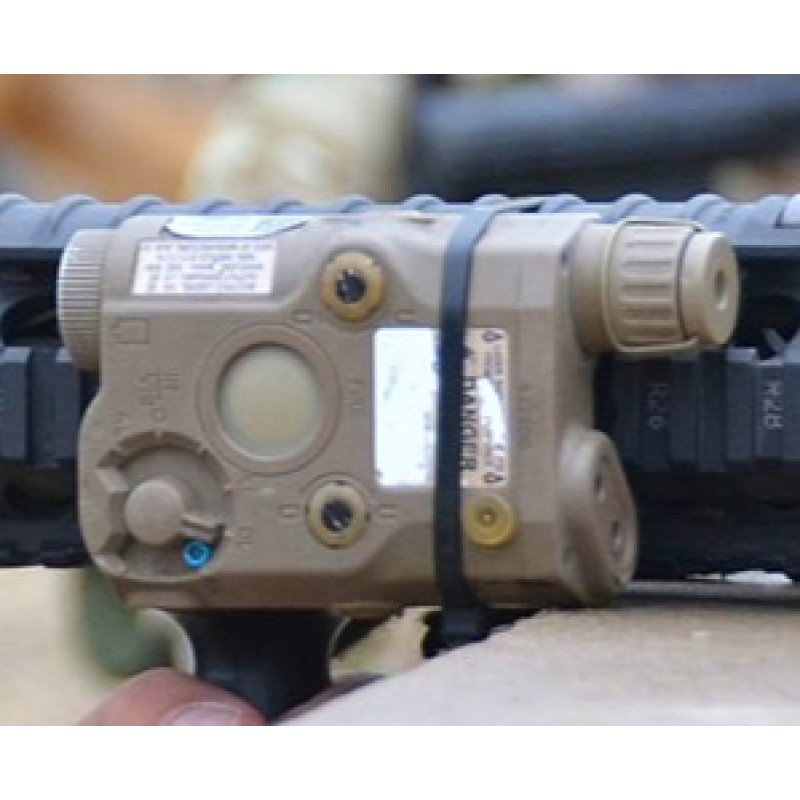

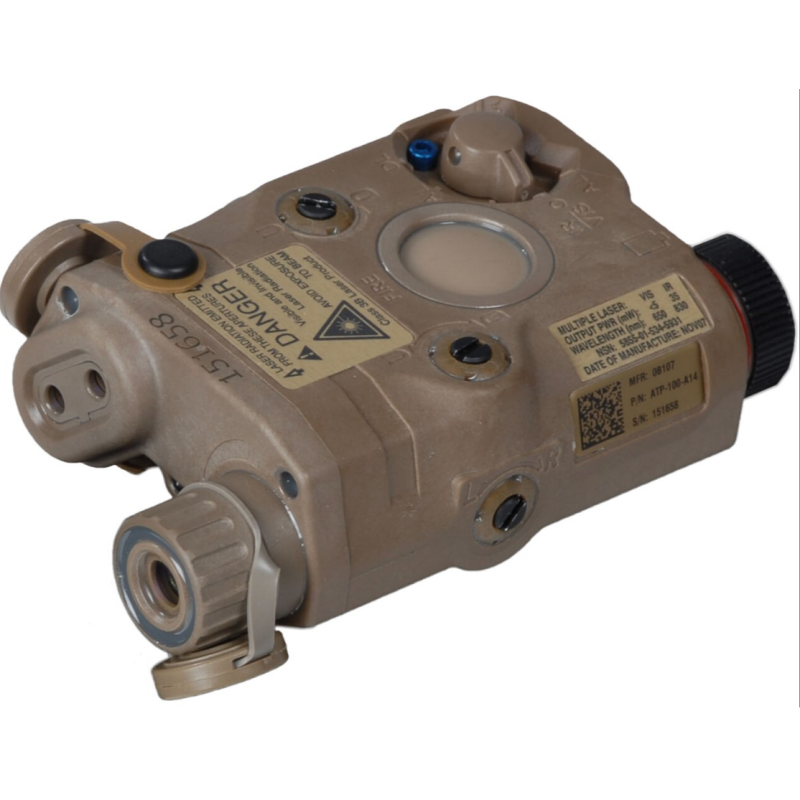

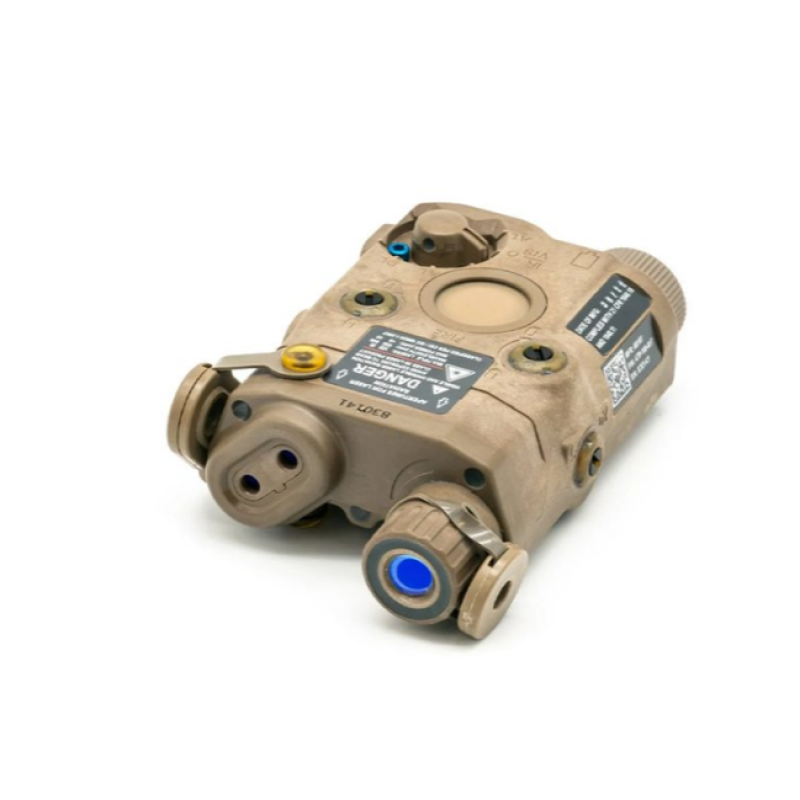

Прилад "AN/PEQ-15", також відомий як ATPIAL (Advanced Target Pointer Illuminator Aiming Light*), є триканальним лазерним цілепокажчиком і призначений для наведення на мету різних видів зброї. Прилад більш функціональний на насичення, при менших габаритах та вазі.
Стандарт кріплення Picatinny (MIL STD 1913). AN/PEQ-15 має два незалежні лазерні цілепоказники: видимий спектр (630-650 нм) та невидимий (інфрачервоний) спектр (830-870 нм) для роботи в різних умовах освітленості. Вказівник «Аспід» створений спеціально для роботи спільно з приладами та прицілами нічного бачення. Точне наведення на ціль у сутінках та вночі.
Третій канал - ближнє ІЧ підсвічування ( 850 ±20 ) нм для роботи на відстані до 400 м.
За ступенем опасности лазерного випромінювання, що генерується, відповідно до стандарту IEC 60825-1:2007 пристрій класифікується наступним чином:
- цілепоказник видимого спектру - клас 3R ;
- Вказівник інфрачервоного спектру - клас 3R;
- ІЧ-освітлювач - клас 3В.

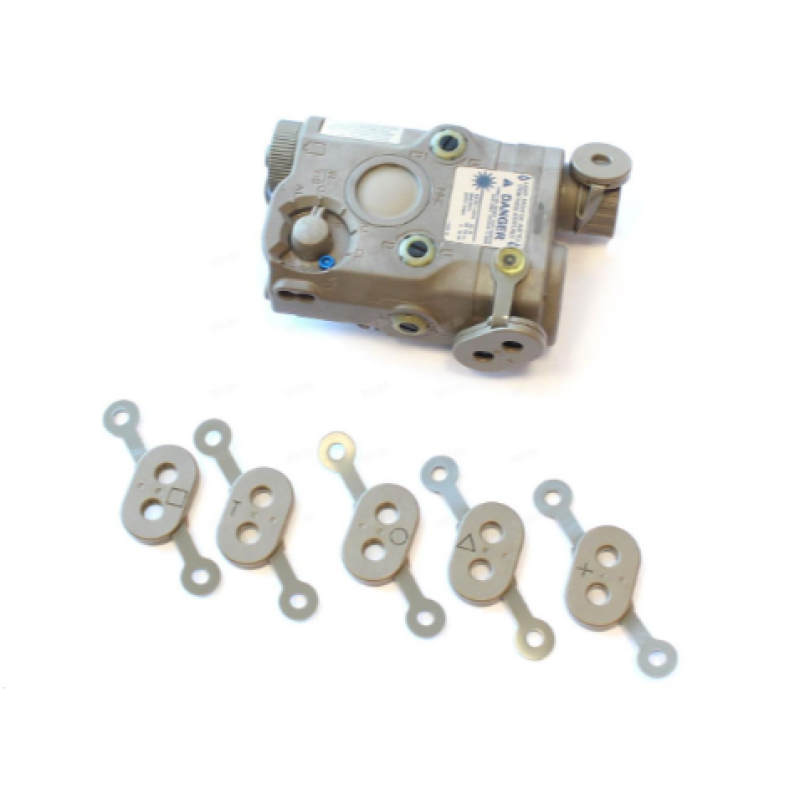

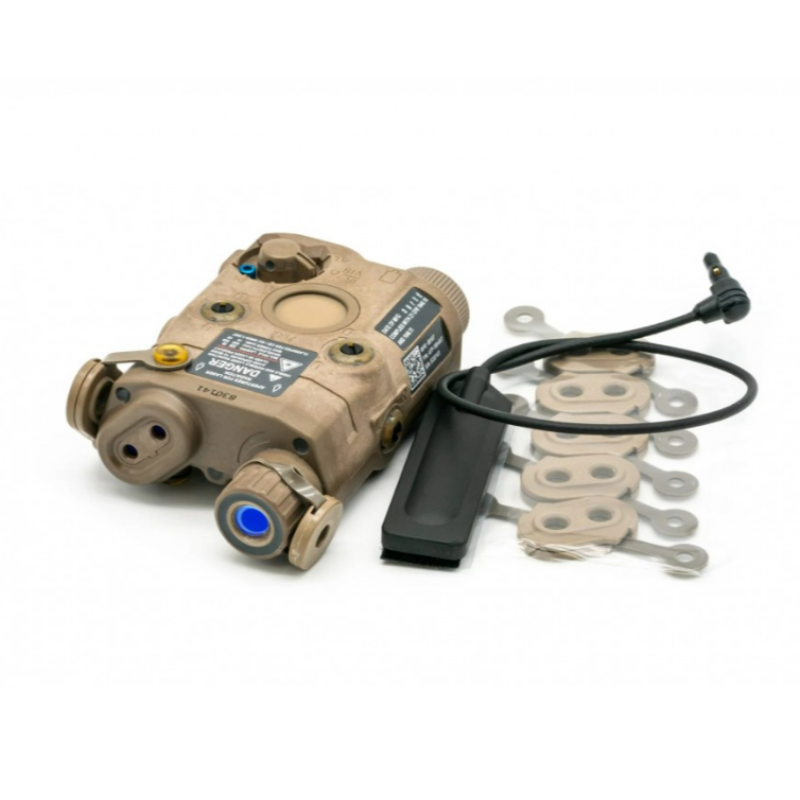

Прилад комплектується генераторами профілю променя ( насадками ), при встановленні на лазерний цілеуказатель міняючими проеціюється промінь:
Ключові характеристики:
| Найменування параметра, | Значення параметра |
| 1 |
|
| Довжина хвилі випромінювання, нм: |
|
| -цілоуказатель видимий | 605-665 |
| -цілоуказатель ІЧ | 820-850 |
| -ІЧ-освітлювач | 820-850 |
| Максимальна вихідна потужність, мВт: |
|
| -цілоуказатель видимий | 4,0 |
| -цілоуказатель ІЧ | 0,6-25 |
| -ІЧ-освітлювач | 30 |
| Розбіжність випромінювання, мрад (milradian): |
|
| -цілоуказатель видимий | 0,5 |
| -цілоуказатель ІЧ | 0,5 |
| -ІЧ-освітлювач | 1,0÷105 |
| Розмір плями вказівника*, мм, залежно від дистанції, м | 25мм/50м; 50мм/100м |
| Режими роботи | VIS AL, O, P, AL, DL, AH, IH, DH |
| Діапазон вивіряння, кут. град, не менше | ±1°30′ |
| Крок вивірки ціловказівника*, мрад | 0,25±0,05 (30мм на дистанції 100м) |
| Крок вивіряння ІЧ-освітлювача, мрад | 0,5±0,05 (50мм на дистанції 100м) |
| Точність вивіряння після 1000 пострілів, мрад | 0,5 |
| Точність вивіряння після 100 операцій переустановки на напрямну, мрад | 0,5 |

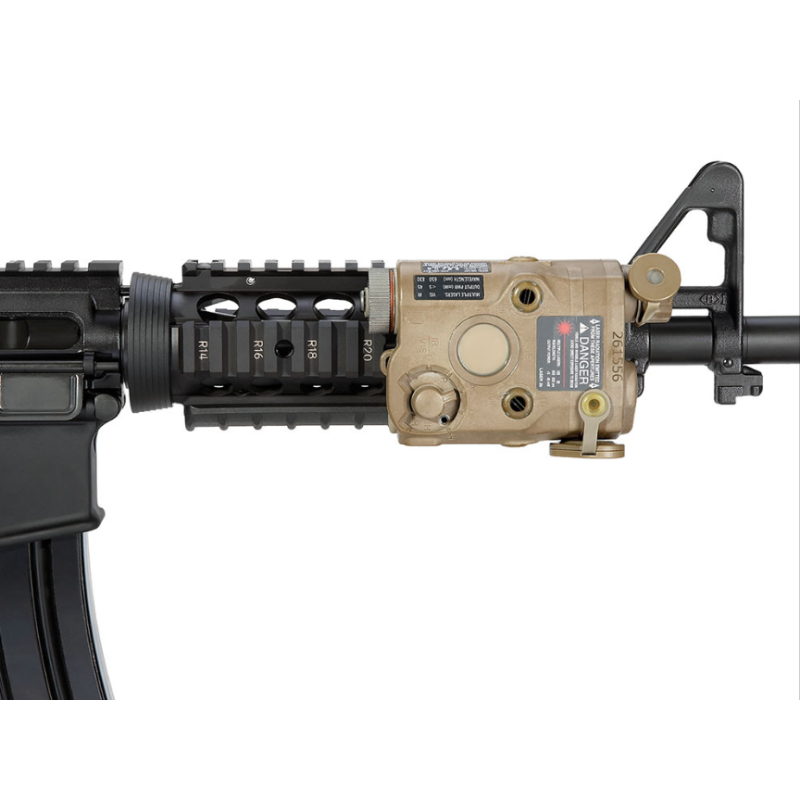

| Посадкове місце на зброї | напрямна типу «Picatinny rail» |
| Елемент живлення | типорозміру 123А (3,0 В) |
| Струм споживання в режимі максимальної потужності, мА, не більше | 650 |
| Час роботи від одного елемента живлення в режимі максимальної потужності, не менше | >6 годин у режимі DH (Dual High |
| Габаритні розміри | 117×71×40 |
| Маса без елемента живлення, кг, не більше | 0,212 |
| Діапазон робочих температур, °С | від мінус 40 до плюс 60 ° С |
| Герметичність | Занурення у воду на глибину 6 м протягом 1 год. |
| * - значення параметра однаково як для вказівника видимого, так і для вказівника ІЧ | |
Режими роботи ІЧ освітлювача можна задавати вручну:
| Режим | Значення параметра |
| Програмний режим | P |
| Тривалий імпульс | AL |
| 1 імпульс за секунду | DL |
| 2 імпульси в секунду | AH* |
| 4 імпульси за секунду | IH* |
| 8 імпульсів за секунду | DH* |
