Модуль Модуль управління зарядом XH-M604 для Arduino (датчик, плата розширення) для DIY проєктів та навчання

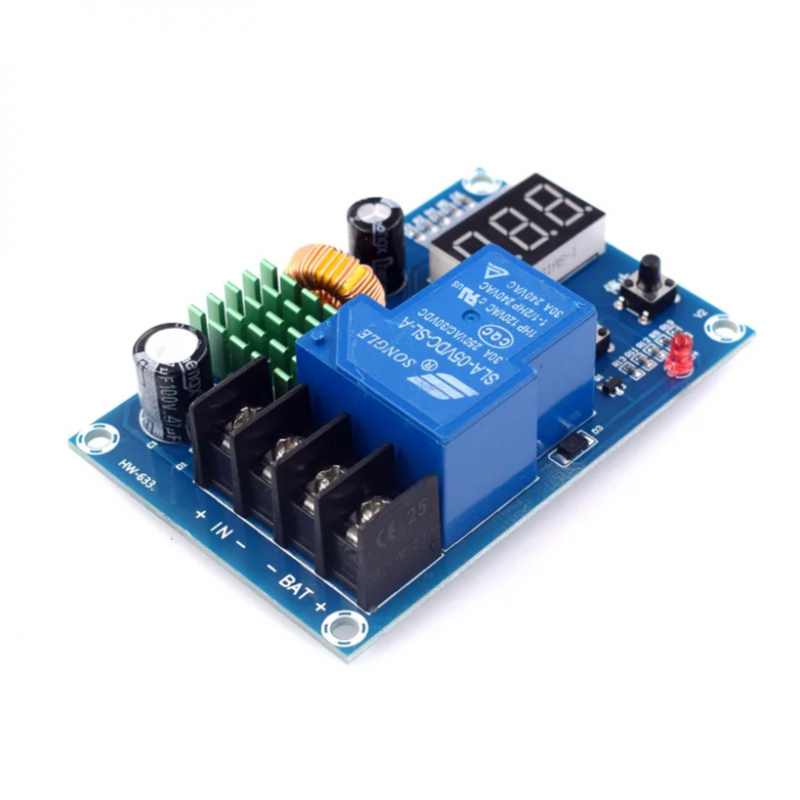

Модуль XH-M604 – це контролер управління зарядкою акумуляторів з робочим діапазоном напруги від 6 до 60 В. Основне завдання пристрою – моніторинг рівня напруги на клемах акумулятора та автоматичне вмикання зарядного пристрою при падінні напруги нижче встановленого порога. Коли напруга досягає верхнього значення, заряд автоматично припиняється, запобігаючи перезаряду. Модуль має цифрове керування та дисплей для відображення параметрів роботи. Усі компоненти розташовані на друкованій платі розміром 54 × 81 мм.

Робота модуля базується на використанні реле:

• Якщо напруга опускається нижче встановленого мінімуму, реле замикається, подаючи живлення від зарядного пристрою на акумулятор.
• При досягненні верхнього порогу реле розмикається, припиняючи заряд.
• Якщо модуль залишається увімкненим, процес повторюється циклічно, підтримуючи заряд акумулятора на заданому рівні.

Налаштування модуля:

• Встановлення порога увімкнення зарядки: Натисніть кнопку 1, на дисплеї з’явиться поточне значення напруги увімкнення. Утримуйте кнопку 1 протягом 3–5 секунд, доки показники не почнуть блимати. Використовуючи кнопки 1 і 2, задайте нове значення порога. Через кілька секунд індикатор перестане блимати, зберігши нові параметри.

  Аналогічно, за допомогою кнопки 2 можна встановити поріг вимкнення зарядного пристрою.
• Скидання налаштувань: При увімкненому модулі одночасно затисніть кнопки 1 і 2, доки на дисплеї не з’явиться 888 – це свідчить про повернення до заводських налаштувань.
• Підтримується встановлення будь-якого порога напруги в діапазоні 6–60 В з точністю 0,1 В.

  Пристрій також може працювати як реле напруги, що дозволяє керувати навантаженням, вимикаючи її при виході контрольованої напруги за встановлені межі.
