Контролер (балансир) заряду/розряду LiIo батарей BMS 3S 10A для ремонту, складання та обслуговування електроніки

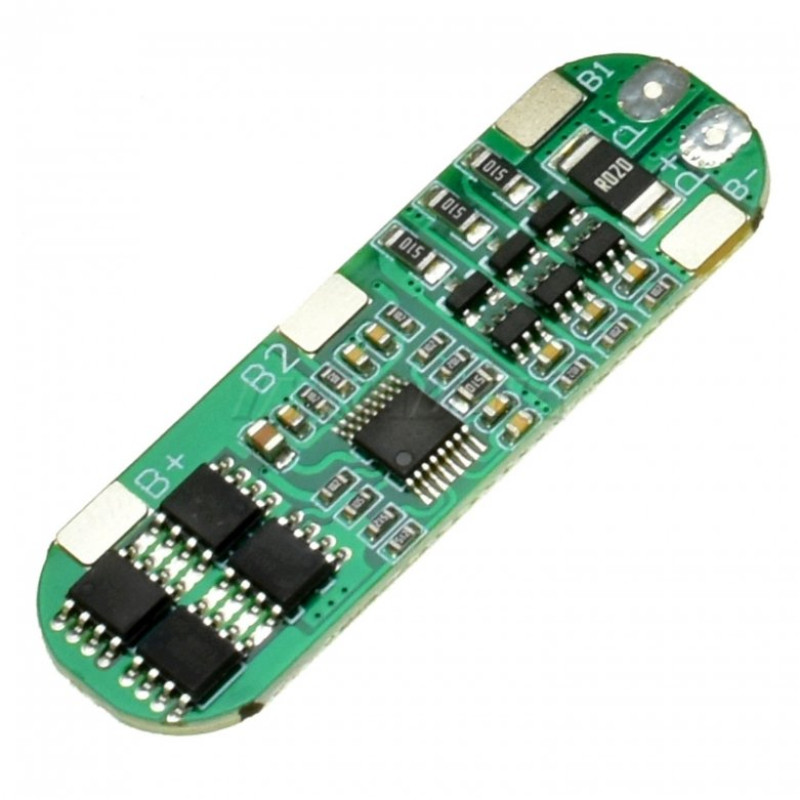

Модуль HX-3S-JHA10 являє собою плату захисту акумулятора BMS (Battery Management System) для 3S літій-іонних (Li-Ion) і літій-полімерних (Li-Po) акумуляторів з номінальною напругою 3,6 – 3,7 В на комірку. Напруга повного заряду 12,6 В, струм розряду 10 А. Заряд і розряд здійснюються через один порт. Модуль підходить для виготовлення АКБ з невеликими струмами розряду з комірок 18650 і 26650. Функція балансування - є.

Технічні характеристики:

• Назва модуля: HX-3S-JHA10

• Кількість комірок: 3S послідовно

• Тип підтримуваного акумулятора: Li-ion/Li-po (3,6-3,7V)

• Напруга заряду: 12,6 – 13,6 В

• Напруга 100% зарядженого акумулятора: 12,6 В

• Напруга припинення заряду: 4,25 ± 0,025 В

• Напруга відновлення заряду: 4,15 ± 0,05 В

• Напруга припинення розряду: 2,5 ± 0,08 В

• Напруга відновлення розряду: 3,0 ± 0,1 В

• Струм розряду номінальний: 5 А (до 8 А з охолодженням)

• Струм розряду імпульсний: 10 А

• Струм зарядки: 5 А

• Чіп: (не вказано)

• Ключі: (не вказано)

• Балансування комірок: є, пасивне, до 50 мА

• Захист від перезаряду та перерозряду: є

• Захист від КЗ: є

• Для комірок LiFePO4 НЕ ПІДХОДИТЬ

• Розмір: 53 х 17,1 х 4 мм

Особливості модуля:

• Для збирання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед збиранням АКБ бажано вирівняти напругу на всіх комірках шляхом замикання всіх мінусових контактів між собою, а плюсових – між собою.
• Підключення акумуляторів до контактів контролера здійснюється у суворій послідовності за зростанням напруги: Перший - 0 В; Другий - 4,2 В; Третій - 8,4 В; Четвертий - 12,6 В. При недотриманні цієї вимоги BMS працюватиме неправильно. Для монтажу використовуйте провід достатнього перерізу.
• Після збирання АКБ підключіть відповідний зарядний пристрій до BMS для активації.
