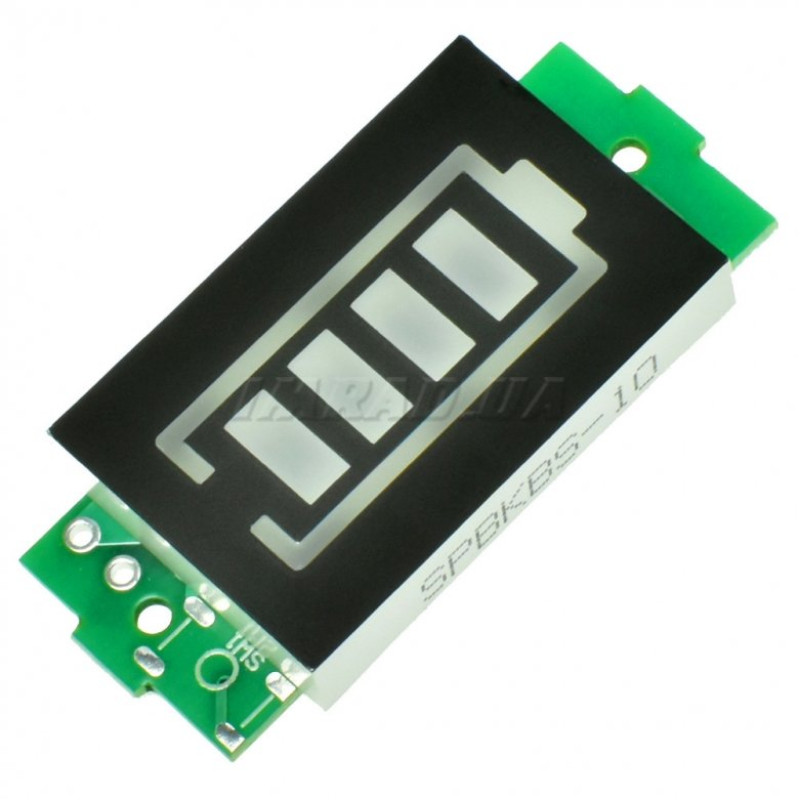

Індикатор заряду Li-Io акумуляторів 4S для ремонту, складання та обслуговування електроніки

Модуль MH-DL18S використовується для контролю та відображення залишку заряду Li-Po і Li-ion акумуляторів. У міру розряду акумулятора напруга на ньому поступово зменшується майже лінійно, тому за рівнем напруги можна побічно визначати залишок заряду.

Модуль може працювати з батареями, що складаються з 1S до 8S осередків. Схема являє собою 4-канальний пороговий компаратор зі світлодіодним індикатором. Порогові значення задані номіналами резисторів подільника. Індикатор складається з чотирьох сегментів синього кольору та червоної окантовки у вигляді значка батареї. Трапляються різні варіанти комбінацій кольору світіння. Модуль підключається до акумулятора двома проводами.

Випускаються універсальні модулі на 1-8 комірок. Перед підключенням необхідно запаяти перемичку у відповідне положення, що відповідає кількості осередків в акумуляторі. Також випускаються модулі, вже адаптовані для різної кількості банок акумулятора і, відповідно, для різних напруг: 1S – 4,2V; 2S – 8,4V; 3S – 12,6V; 4S – 16,8V; 6S – 25,2V; 7S – 29,4V; 8S – 33,6V. Це може бути той самий універсальний модуль із уже встановленою перемичкою, або спрощена версія, де відсутня частина компонентів і немає можливості переналаштувати модуль на іншу кількість комірок і напругу. Будьте уважні при виборі!

Режим вимірювання та відображення для 1S: Усе погашено: Uвх ≤ 2,5 В Горить червона рамка: Uвх = 2,5…4,2 В + 1 сегмент: Uвх = 3,3…3,5 В (0…25%) 2 сегменти: Uвх = 3,5…3,7 В (25…50%) 3 сегменти: Uвх = 3,7…3,9 В (50…75%) 4 сегменти: Uвх = 3,9…4,2 В (75…100%) Технічні характеристики: Вимірювана напруга: до 34 В DC Захист від переполюсовки: є Струм споживання: 5-7 мА Точність вимірювання: ±2% Розмір індикатора: 31 × 20 мм Розмір модуля: 44 × 20 мм Колір світіння: рамка – червона, сегменти – сині
