ПонижуючийDC-DC перетворювач XL4015 CC/CV V2 для ремонту, складання та обслуговування електронних пристроїв

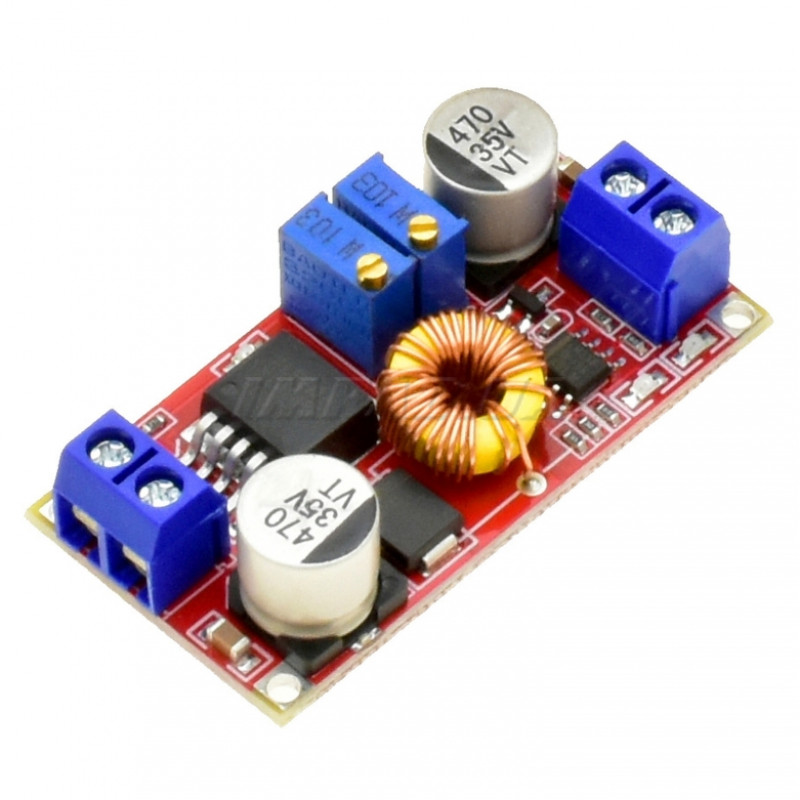

XL4015 CC/CV V2 — понижуючий (step-down) DC-DC перетворювач на базі мікросхеми XL4015 призначений для перетворення вхідної напруги від 8 до 36 В у стабілізовану вихідну напругу 1,25–36 В. Він забезпечує високий ККД до 90% і підтримує вихідний струм до 5 А за умови додаткового охолодження. Модуль підтримує режими стабілізації напруги (CV) і стабілізації струму (CC), що дозволяє використовувати його для зарядки акумуляторів і живлення світлодіодів.

Модуль побудований на мікросхемі XL4015 — імпульсному понижуючому перетворювачі, що працює на частоті 180 кГц. На відміну від інших моделей, таких як XL4005, він допускає вищі вхідні та вихідні напруги, що розширює область його застосування. Мікросхема має вбудований захист від перегріву і короткого замикання, що підвищує надійність пристрою.

Основні характеристики:

• Вхідна напруга: 8–36 В
• Вихідна напруга: 1,25–32 В (регульована)
• Максимальний вихідний струм: 5 А (за умови додаткового охолодження)
• ККД: до 90%
• Частота перетворення: 180 кГц
• Розміри: 51 × 26 × 14 мм

При використанні струму вище 3 А рекомендується встановлення радіатора на чип для запобігання перегріву. Не перевищуйте вхідну напругу 38 В, щоб уникнути пошкодження модуля. Модуль не має захисту від переполюсовки, тому уважно підключайте живлення, дотримуючись полярності.Завдяки можливості регулювання вихідної напруги і струму, а також підтримці режимів CC і CV, цей перетворювач підходить для використання як зарядний пристрій для різних типів акумуляторів, драйвер для світлодіодів і стабілізоване джерело живлення для різних електронних пристроїв. На базі цієї мікросхеми випускають модулі за схожими характеристиками, які трохи відрізняються розташуванням деталей і розмірами плати.

->
