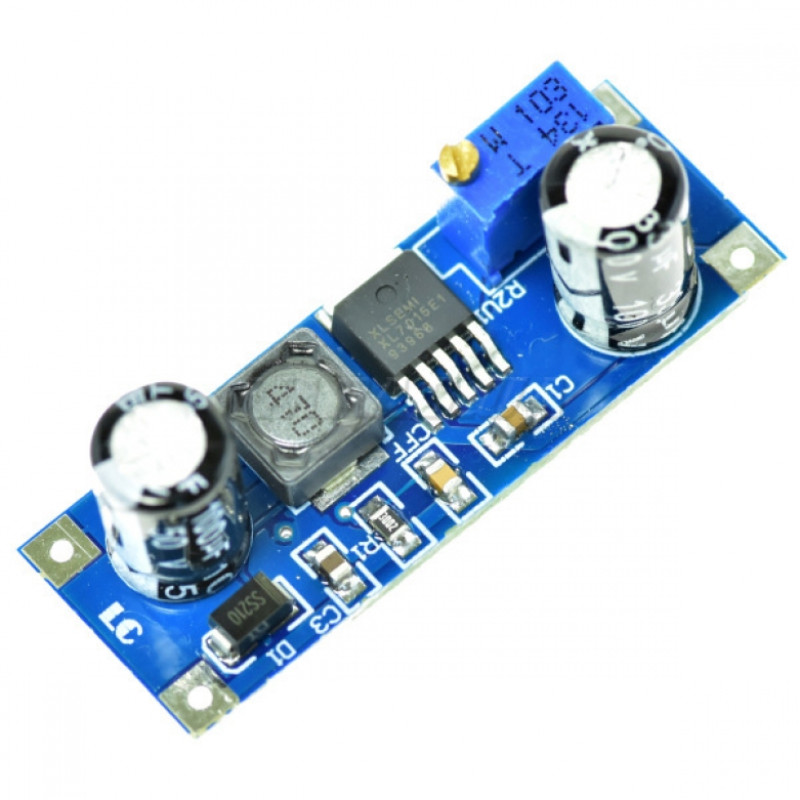

Знижувальний DC-DC перетворювач на чипі XL7015 – це компактний і ефективний модуль для стабілізації напруги в різних електронних пристроях. Модуль підтримує широкий діапазон вхідної напруги від 5 В до 80 В, забезпечуючи вихідну напругу від 1,25 В до 20 В (регульовану) та струм навантаження до 0,8 А. Завдяки вбудованому високовольтному ключу та робочій частоті 150 кГц, перетворювач демонструє високий ККД до 85%, що мінімізує його нагрівання та енергетичні втрати.
Сам чип XL7015E1 має низькі пульсації вихідної напруги. Схема керування ШІМ здатна регулювати коефіцієнт заповнення лінійно від 0 до 90%. Мінімальний перепад напруги вхід/вихід – 2 В. Генератор має внутрішню компенсацію і при перевантаженні знижує частоту перетворення до 45 кГц, обмежуючи струм на виході. Є вхід TTL Shutdown, є захист від перегріву. Захисту від переполюсовки немає.
Технічні характеристики:
• Чип: XL7015
• Режим роботи: CV
• Вхідна напруга: 5 – 80 В DC
• Вихідна напруга: 1,25 – 20 В DC (регульована)
• Максимальний струм навантаження: 0,8 А
• Рекомендовано обмежити струм навантаження для макс. ККД:
- При Uвх = 48 В, Uвих = 5 В – Струм навантаження до 0,6 А
- При Uвх = 48 В, Uвих = 15 В – Струм навантаження до 0,4 А
• Вихідна потужність: до 7 Вт
• ККД: до 85 %
• Робоча частота: 150 кГц
• Захист: від перегріву, короткого замикання, обмеження струму
->
| Артикул | 144449 |
| Габаритні розміри (LxWxH), мм | 44x16x15 |
| Діапазон вихідної напруги (Uвих), В | 5Технические характеристики20 |
| Діапазон вхідної напруги (Uвх), В | 5Технические характеристики80 |
| Максимальна потужність (Pмакс), Вт | 7 |
| Максимальний вихідний струм (Imax), А | 0,8 |
| Регулювання по напрузі, CV | так |
| Регулювання по струму, CC | немає |
| Тип вхідної/вихідної напруги | DC/DC |
| Тип перетворювача | понижуючий |
