Лінійний знижувальний DC-DC стабілізатор з малим падінням AMS1117-5.0 для ремонту, складання та обслуговування електро

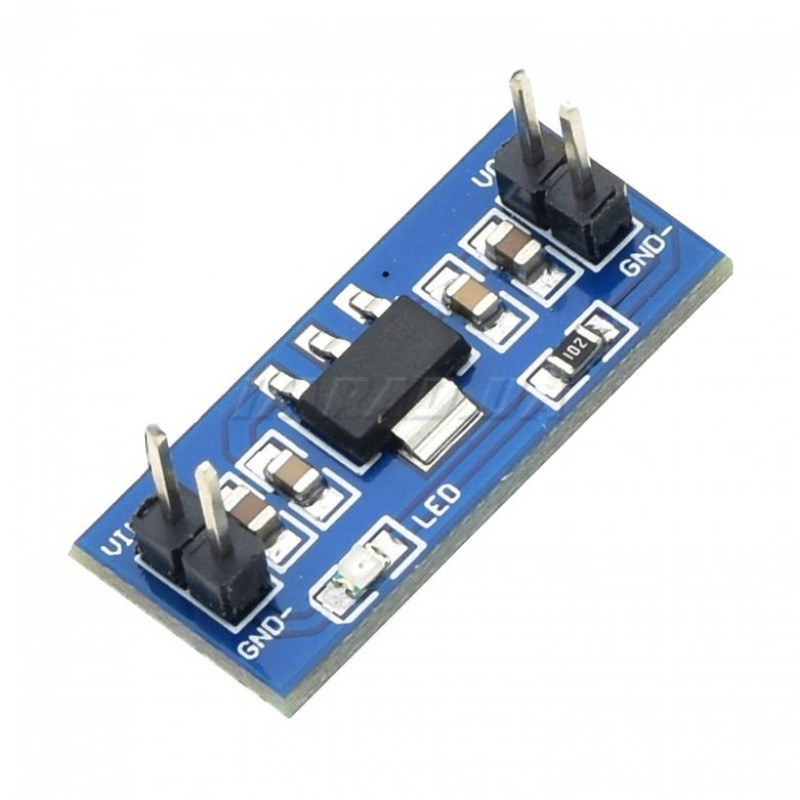

Модуль на основі AMS1117 являє собою понижувальний лінійний стабілізатор напруги з широким діапазоном вхідної напруги та низьким падінням напруги (Low dropout) на регулювальному елементі. Він використовується в електронних проєктах для живлення компонентів, що потребують стабільної низької напруги, живлення аналогових схем датчиків або як компонент у системах розподіленого живлення. Має захист від КЗ і перегріву.

Технічні характеристики:

• Вхідна напруга: 6–15 В

• Вихідна напруга для фіксованих версій: 1.2; 1.5; 1.8; 2.5; 2.85; 3.3; 5.0 В ±10-20 мВ

• Вихідна напруга для чипа AMS1117-ADJ: від 1.25 до 13,8 В

• Максимальний вихідний струм: 800 мА

• Тип чипа: AMS1117 у корпусі SOT-223

Мінімальна різниця між Uвх та Uвих – від 1 до 1,3 В. Точність підтримання вихідної напруги 1%. Для мікросхем із фіксованою напругою можлива її підстроювання не більше ±0,4% від номіналу. При перевищенні струму 1 А спрацьовує вбудований захист, що обмежує струм, при перегріві 125 °C вихід вимикається. Для зниження пульсацій рекомендується використовувати танталові конденсатори ємністю від 22 µF і шунтування керамічними конденсаторами ємністю 100 nF.

->
