Понижуючий DC-DC модуль швидкісної зарядки QC2.0 QC3.0 для ремонту, складання та обслуговування електронних пристроїв

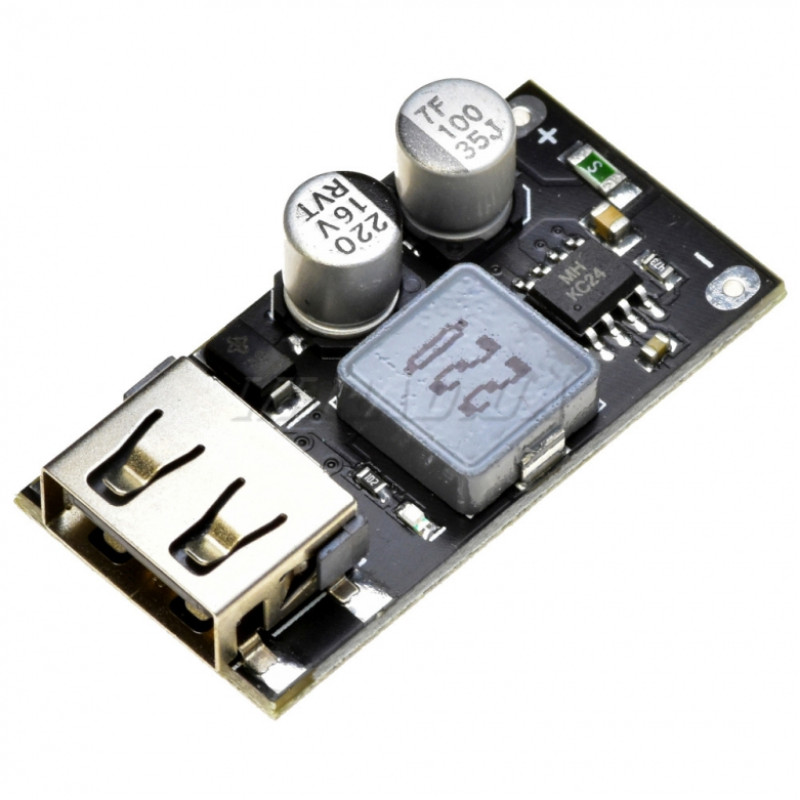

Понижувальний DC-DC конвертер MH-KC24 з USB-виходом і підтримкою технології швидкого заряджання Quick Charge. Діапазон вхідної напруги – від 12 до 32 В. Максимальний вихідний струм – 3 А, максимальна потужність – 24 Вт. Вихідна напруга встановлюється залежно від типу підключеного пристрою і може бути 5 В, 6,5 В, 9 В або 12 В.

Підтримуються протоколи Quick Charge QC2.0 / QC3.0, DCP, FCP/SCP, AFC, SFCP, MTK PE1.1/PE2.0.

QC3.0 (Quick Charge 3.0) – це технологія швидкого заряджання від Qualcomm, яка дозволяє заряджати пристрої з максимальною швидкістю, що підтримується цим пристроєм. Завдяки цій технології заряджання може бути до 4 разів швидшим, ніж звичайне.

Основні характеристики

• Вхідна напруга: 10–32 В

• Вихідна напруга: 5 В (3,4 А), 9 В (2,5 А), 12 В (2 А)

• Максимальний струм вихідного порту Quick Charge 3.0: 3 А

• Частота перетворення: 215 кГц

• Середній рівень пульсацій та шумів: 180 мВ

• ККД: до 95%

• Функція плавного пуску: є

• Захисти: від КЗ, перевантаження і перенапруги

• Чип: KC24P, аналог IP6505ST

Вихідна напруга USB-порту становить від 3,5 до 12 В і автоматично регулюється модулем відповідно до протоколу заряджання, який підтримує підключений пристрій. Якщо ваш пристрій не підтримує протоколи швидкого заряджання, то напруга заряджання буде стандартною. При 5 В струм заряджання може досягати 3,6 А.

Захисту від переполюсовки немає! Дотримуйтесь правильності підключення проводів до модуля та використовуйте джерело живлення з відповідними параметрами. На платі встановлений запобіжник (зелений SMD-компонент розміру 1206 з номіналом S на струм 4 А). Зазвичай в аварійних ситуаціях він встигає перегоріти першим.

->

Модуль може нагріватися до 75 °C. Можна приклеїти радіатори на дросель і мікросхему, але це не обов’язково – це їхня робоча температура.
