Зовні свинцевий акумулятор і LiFePO4 можуть бути схожими. На обох може бути написано «12 В», а зарядні пристрої нерідко мають однакові штекери. Через це виникає логічна, але небезпечна думка: якщо роз’єм підходить і зарядка ввімкнулася, значить усе сумісне.
Насправді свинцева та літій-залізо-фосфатна батареї мають різну внутрішню будову. Вони по-різному приймають заряд, потребують різної напруги та інакше реагують на тривале підключення до мережі. Тому зарядне, розраховане на свинець, може поступово пошкоджувати LiFePO4, навіть якщо спочатку батарея заряджається без помітних проблем.
Коротко про головне
- LiFePO4 на 12 В — це 4 елементи по 3,2 В. Гранична напруга заряду — 3,65 В на елемент, тобто 14,6 В на батарею.
- Свинцеве зарядне в режимах Equalization і десульфатації видає 15,5–16 В і більше. Для LiFePO4 це перезаряд.
- Float 13,5–13,8 В тримає LiFePO4 постійно на 100 %, що прискорює старіння.
- Температурна компенсація на морозі піднімає напругу, а LiFePO4 нижче 0 °C заряджати взагалі не можна.
- BMS рятує від аварії, але не замінює правильний алгоритм заряджання.
- Правильне зарядне працює за профілем CC/CV: 14,6 В для 12 В, 29,2 В для 24 В, 58,4 В для 48 В.
Різна хімія — різне заряджання
Свинцевий акумулятор заряджається у кілька етапів. Зарядний пристрій може спочатку подавати основний струм, потім утримувати підвищену напругу, а після завершення переходити в режим постійного підживлення.
LiFePO4 не потребує такого догляду. Для нього важливо отримати стабільний заряд із правильно обмеженою напругою та вчасно завершити процес. Якщо зарядне занадто довго тримає батарею під високою напругою, це створює зайве навантаження на комірки та систему захисту.
Проблема в тому, що користувач не завжди бачить наслідки одразу. Акумулятор може заряджатися і навіть працювати, але з кожним неправильним циклом поступово втрачати ємність.
Напруги свинцю та LiFePO4 у цифрах
«12 В» на корпусі — це лише номінал. Свинцева батарея складається з 6 елементів по 2,0 В, а LiFePO4 — з 4 елементів по 3,2 В. Тому робочі напруги в них різні:
| Параметр | Свинцевий 12 В (6 елементів) | LiFePO4 12,8 В (4 елементи) |
|---|---|---|
| Номінальна напруга | 12,0 В (2,0 В на елемент) | 12,8 В (3,2 В на елемент) |
| Напруга основного заряду | 14,4–14,8 В | 14,2–14,6 В (3,55–3,65 В на елемент) |
| Допустиме перевищення | Короткочасно до 15–16 В у сервісних режимах | Немає: вище 3,65 В на елемент — перезаряд |
| Float (підтримання) | 13,5–13,8 В постійно | Не потрібен; якщо є — не вище 13,5–13,6 В |
| Equalization | 15,5–16,2 В | Заборонено |
| Десульфатація | Імпульси до 16 В і вище | Заборонено |
| Температурна компенсація | −3…−5 мВ/°C на елемент: на холоді напруга зростає | Не застосовується; нижче 0 °C заряджати не можна |
| Завершення заряду | За часом або зниженням струму, далі Float | Коли струм падає до 0,02–0,05C, заряд припиняється |
| Повний розряд | близько 10,5 В | близько 10,0 В (2,5 В на елемент), далі BMS вимикає вихід |
Для систем 24 і 48 В усі значення просто множаться:
| Система | Елементів LiFePO4 | Номінал | Напруга заряду | Зарядне з профілем LiFePO4 |
|---|---|---|---|---|

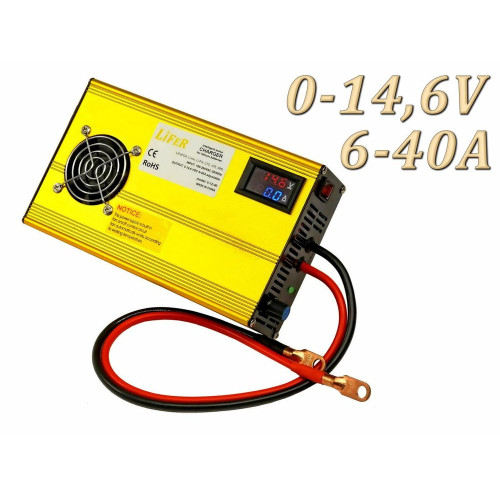

| 12 В | 4 | 12,8 В | 14,6 В | LiFeR 12 В 40 А, 12 В 70 А |
| 24 В | 8 | 25,6 В | 29,2 В | LiFeR 24 В 20 А, 35 А, 70 А |
| 48 В | 16 | 51,2 В | 58,4 В | LiFeR 48 В 17 А, 35 А, 50 А |
Чому зайві 0,3–0,5 В мають значення
У LiFePO4 дуже пласка крива напруги. У діапазоні приблизно від 20 до 90 % заряду батарея 12 В у стані спокою тримає близько 13,0–13,3 В, і за напругою майже неможливо визначити, скільки енергії залишилося. Зате наприкінці заряду напруга зростає різко: після 3,45 В на елемент комірка вже майже повна, і кожна наступна десята частка вольта — це перезаряд.
Елементи в батареї ніколи не бувають ідеально однаковими. Якщо зарядне піднімає загальну напругу вище 14,6 В, одна комірка досягає 3,7–3,8 В раніше за інші, і BMS аварійно розриває коло, хоча решта елементів іще не заряджені. Свинцеве зарядне, яке оцінює стан батареї за напругою, цього не розуміє.
Десульфатація, яка LiFePO4 не потрібна
У свинцевих акумуляторах на пластинах може утворюватися сульфатний наліт. Для боротьби з ним деякі зарядні пристрої використовують режим десульфатації — подають короткі імпульси підвищеної напруги.
Для свинцевої батареї це може бути корисною процедурою. У LiFePO4 немає свинцевих пластин і немає сульфатації, тому «відновлювати» там нічого. Імпульси підвищеної напруги можуть призвести до перегрівання, аварійного відключення або пошкодження електроніки батареї.
Особливо небезпечними є автоматичні зарядні пристрої, які самостійно запускають режим відновлення, коли вважають акумулятор сильно розрядженим. Користувач може навіть не знати, що зарядне вже почало подавати невідповідні імпульси.
У цифрах: імпульс 16 В на батарею з 4 елементів — це 4,0 В на комірку за дозволених 3,65 В. Силові ключі BMS розраховані на обмежену напругу, тому повторювані викиди навантажують саме електроніку захисту.
Чим небезпечні Equalization і Float?
Ще одна функція свинцевих зарядних пристроїв — Equalization, тобто вирівнювальний заряд. У цьому режимі напруга навмисно підвищується, щоб вирівняти стан елементів свинцевої батареї. Для LiFePO4 така процедура не потрібна й може бути небезпечною.
Вирівнювання у свинцевій батареї працює через контрольований перезаряд: напругу піднімають до 15,5–16,2 В, і «відсталі» елементи доганяють решту. У LiFePO4 комірки вирівнює BMS малим струмом балансування, а перезаряд для них неприпустимий.
Режим Float працює інакше: після завершення основного заряджання пристрій продовжує постійно підживлювати батарею. Свинцеві акумулятори часто залишають у такому режимі надовго. LiFePO4 краще не тримати постійно під максимальною напругою, оскільки це може прискорити старіння комірок.
Float 13,8 В — це 3,45 В на елемент, тобто батарея місяцями стоїть практично на 100 % заряду. Саморозряд LiFePO4 становить лише 2–3 % на місяць, тому компенсувати нічого не треба. Для тривалого зберігання таку батарею, навпаки, тримають на рівні 40–60 %.
Температурна компенсація
Свинцеві зарядні з датчиком температури підвищують напругу на холоді: типово на 3–5 мВ на кожен градус і кожен елемент. За −10 °C відносно +25 °C це додає 35 × 0,004 × 6 ≈ 0,8 В, тобто замість 14,4 В зарядне видає понад 15,2 В.
Для LiFePO4 це подвійна помилка. По-перше, напруга виходить за межу 14,6 В. По-друге, нижче 0 °C LiFePO4 заряджати не можна взагалі: літій осідає на аноді металевим шаром, і ємність втрачається незворотно. Якщо BMS не має захисту від заряджання на морозі, свинцеве зарядне зробить саме те, чого слід уникати.
Отже, головні небезпечні функції свинцевого зарядного:
- автоматична десульфатація;
- імпульси підвищеної напруги;
- вирівнювальний режим Equalization;
- тривале підтримання заряду у режимі Float;
- неправильна температурна компенсація.
Проблема «0 В»: чому свинцеве зарядне не бачить LiFePO4
Буває й протилежна ситуація: зарядне підключили, а воно не стартує або показує помилку. Причина в BMS. Після глибокого розряду вона вимикає вихід, і на клемах батареї залишається близько 0 В, хоча комірки всередині ще мають 2,0–2,5 В кожна.
Свинцеве зарядне перед стартом перевіряє напругу акумулятора. Побачивши 0 В, воно вважає, що батарея не підключена, переплутана полярність або акумулятор несправний, і не вмикається. Деякі моделі, навпаки, запускають режим «відновлення» з підвищеними імпульсами.
Зарядні з профілем LiFePO4 мають функцію активації: вони подають невеликий струм, BMS знову замикає коло, і далі заряд іде у штатному режимі.
А хіба BMS не повинна захистити батарею?
У LiFePO4 зазвичай встановлена BMS — електронна система, яка контролює напругу, струм і температуру. Якщо параметри стають небезпечними, вона відключає заряджання.
Але BMS — це остання лінія захисту, а не заміна правильному зарядному пристрою. Її можна порівняти з автоматом у квартирному щитку: він вимкне живлення під час аварії, але це не означає, що несправним приладом можна користуватися щодня.
Якщо BMS постійно відключає заряд, а пристрій знову намагається його запустити, батарея працює в ненормальному режимі. Це може заважати правильному балансуванню комірок і поступово скорочувати ресурс акумулятора.
Що відбувається всередині під час таких відключень
- Поріг спрацювання. Захист від перезаряду зазвичай налаштований на 3,65–3,75 В на елемент. Повторне ввімкнення відбувається лише після зниження напруги приблизно до 3,4–3,55 В.
- Балансування не встигає. Більшість BMS вирівнюють комірки малим струмом — десятки або сотні міліампер — і саме наприкінці заряду. Якщо заряд щоразу обривається аварійно, комірки не вирівнюються, а розбіжність між ними зростає.
- Навантаження на ключі. Кожне розмикання кола під струмом — це стрибок напруги на виході зарядного та нагрів транзисторів BMS.
- Втрата корисної ємності. Розбалансована батарея вимикається раніше і під час заряду, і під час розряду: одна комірка вже на межі, а інші ще ні. Користувач бачить це як «батарея стала тримати менше».
Що буде з різними типами свинцевих зарядних
| Тип зарядного | Що воно робить | Наслідок для LiFePO4 |
|---|---|---|
| Просте автоматичне з профілем AGM/GEL (14,4 В, Float 13,6–13,8 В), без відновлення | Заряджає майже повністю, далі постійно підживлює | Працює, але балансування неповне, а батарея постійно на 100 %. Лише як тимчасовий варіант |
| «Розумне» з автоматичною десульфатацією або режимом Repair | Подає імпульси 15–16 В і вище | Аварійні відключення BMS, ризик для електроніки. Використовувати не можна |
| Із режимом Equalization або для кальцієвих АКБ (Ca/Ca) | Піднімає напругу до 15–16,2 В | Перезаряд комірок, постійні спрацювання захисту. Використовувати не можна |
| Трансформаторне без стабілізації | Напруга зростає в міру зменшення струму, до 15–17 В | Перезаряд наприкінці циклу. Використовувати не можна |
| Із датчиком температурної компенсації | На холоді підвищує напругу | Перевищення 14,6 В і заряджання на морозі. Використовувати не можна |
Чи можна все-таки заряджати LiFePO4 свинцевим зарядним?
Деякі прості зарядні пристрої для свинцевих батарей мають параметри, близькі до потрібних LiFePO4. Тому не кожне таке зарядне миттєво зіпсує акумулятор. Але використовувати його можна лише після перевірки характеристик.
Потрібно переконатися, що:
- Напруга відповідає вимогам виробника LiFePO4: для батареї 12 В — не вище 14,6 В.
- Зарядний струм не перевищує допустимого для батареї та її BMS.
- Десульфатація вимкнена.
- Режим Equalization не запускається.
- Зарядне не утримує батарею під завищеною напругою: Float не вище 13,6 В або відсутній.
- Температурна компенсація вимкнена.
- Виробник дозволяє таке підключення.
Найпростіша перевірка — мультиметр на клемах наприкінці заряду. Якщо напруга тримається в межах 14,2–14,6 В, а після завершення падає до 13,6 В або нижче, зарядне поводиться безпечно. Якщо мультиметр показує 14,8 В і більше або напруга «стрибає», від’єднайте зарядне.
Найбезпечніше рішення — зарядний пристрій із окремим режимом LiFePO4. У ньому вже передбачений відповідний алгоритм роботи.
Як вибрати зарядне для LiFePO4
Напруга і профіль
Потрібен профіль CC/CV: постійний струм до досягнення 14,6 В (29,2 В або 58,4 В для систем 24 і 48 В), потім постійна напруга, доки струм не впаде до 2–5 % від ємності, і вимкнення. Саме так працюють зарядні LiFeR для LiFePO4: на корпусі вказана кінцева напруга 14,6 / 29,2 / 58,4 В.
Струм заряду
Стандартний струм для LiFePO4 — 0,2–0,5C, тобто 20–50 % від ємності в ампер-годинах. Верхню межу задає виробник батареї та її BMS.
| Ємність батареї | Рекомендований струм (0,2–0,5C) | Орієнтовний час повного заряду |
|---|---|---|
| 50 А·год | 10–25 А | 2,2–5,5 год |
| 100 А·год | 20–50 А | 2,2–5,5 год |
| 200 А·год | 40–100 А | 2,2–5,5 год |
| 280 А·год | 56–140 А | 2,2–5,5 год |
час (год) ≈ ємність (А·год) ÷ струм (А) × 1,1
Приклад: батарея 12 В 100 А·год і зарядне на 40 А — 100 ÷ 40 × 1,1 ≈ 2,75 години. Для батареї 200–280 А·год доречніший варіант на 70 А. Для системи 48 В 100 А·год підійде LiFeR 48 В 35 А: 100 ÷ 35 × 1,1 ≈ 3,1 години.
Універсальні зарядні з кількома режимами

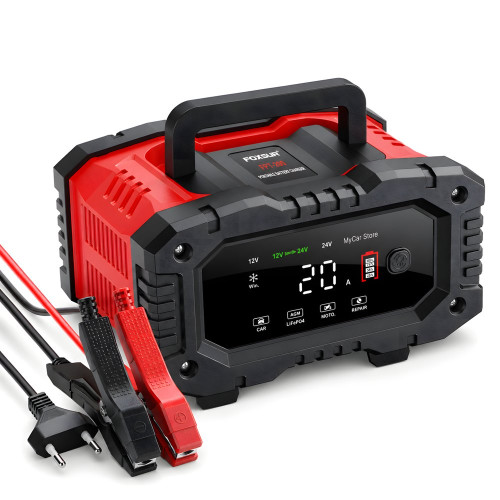

Якщо в господарстві є і свинцеві, і LiFePO4 батареї, зручне зарядне з перемиканням типу акумулятора, наприклад імпульсний Foxsur FPT-200 12/24 В із програмами для AGM, GEL та LiFePO4. Правило одне: для LiFePO4 вмикайте тільки програму LiFePO4 і ніколи не запускайте режим Repair (відновлення) — він призначений для свинцю.
На що ще звернути увагу
- Функція активації батареї після спрацювання BMS (старт із 0 В).
- Автоматичне вимкнення після завершення заряду.
- Захист від зворотної полярності, короткого замикання та перегріву.
- Активне охолодження для струмів від 20 А.
- Перетин проводів і якість затискачів: на струмах 40–70 А слабкий контакт швидко перегрівається.
Усі моделі зібрані в розділі Зарядні пристрої для акумуляторів.
Часті запитання
Чи можна один раз зарядити LiFePO4 зарядним для свинцевого акумулятора?
Як разовий аварійний варіант — так, якщо це просте зарядне з напругою не вище 14,4–14,6 В без десульфатації та вирівнювання, а ви від’єднаєте його одразу після завершення заряду. Як постійне рішення воно не годиться.
Яка напруга потрібна для заряджання LiFePO4 на 12 В?
Для батареї 12,8 В (4 елементи) — 14,2–14,6 В, тобто 3,55–3,65 В на елемент. Для 24 В це 28,4–29,2 В, для 48 В — 56,8–58,4 В. Точне значення вказує виробник батареї.
Чому зарядне не бачить LiFePO4 і не починає заряд?
Найчастіше батарея була глибоко розряджена і BMS вимкнула вихід, тому на клемах близько 0 В. Свинцеве зарядне вважає, що акумулятор не підключений або несправний. Потрібне зарядне з функцією активації LiFePO4.
Чи потрібен LiFePO4 режим Float?
Ні. Саморозряд LiFePO4 становить лише кілька відсотків на місяць, тому постійне підживлення йому не потрібне. Після завершення заряду зарядне має вимкнутися або знизити напругу до 13,5–13,6 В.
Чи можна заряджати LiFePO4 на морозі?
Ні. За температури нижче 0 °C заряджання спричиняє осадження металевого літію й незворотну втрату ємності. Розряджати на морозі можна, заряджати — лише після прогрівання батареї.
Режим AGM або GEL підходить для LiFePO4?
Він ближчий за напругою, ніж режими для рідкокислотних і кальцієвих акумуляторів, але не є повноцінною заміною: залишаються Float, температурна компенсація, а іноді й автоматичне відновлення. Якщо зарядне має окремий режим LiFePO4, використовуйте тільки його.
Яким струмом заряджати LiFePO4?
Зазвичай 0,2–0,5C, тобто 20–50 А для батареї на 100 А·год. Максимум вказує виробник і обмежує BMS. Занадто малий струм не шкодить, але заряд триватиме довго.
Висновок
Зарядне для свинцевого акумулятора шкодить LiFePO4 через неправильний алгоритм роботи. Десульфатація, вирівнювання, тривале підживлення та завищена напруга можуть викликати відключення BMS, перегрівання й поступову втрату ємності.
Однаковий штекер або напис «12 В» ще не означає сумісність. Перед заряджанням потрібно перевірити тип батареї, допустиму напругу, струм і рекомендації виробника. Правильно підібране зарядне коштує значно дешевше, ніж новий акумулятор.
Якщо ви не впевнені, чи підходить зарядний пристрій, не варто перевіряти це на практиці. Знайдіть точну модель батареї, прочитайте маркування на її корпусі та порівняйте параметри з характеристиками зарядного. Якщо даних недостатньо, краще звернутися до продавця або виробника. Така проста перевірка допоможе уникнути передчасного зношення LiFePO4, пошкодження BMS і зайвих витрат на новий акумулятор.
