12 В чи 48 В: як не спалити батарею неправильним зарядним

Зарядний пристрій може підходити до роз’єму, але це ще не означає, що він сумісний за електричними параметрами. Це особливо важливо для акумуляторів рацій Motorola серій DP та R7, які потребують відповідного способу заряджання. Найнебезпечніша помилка — орієнтуватися лише на форму штекера й не перевіряти напругу. Якщо обладнання розраховане на 12 В, підключення до джерела 48 В може за частки секунди пошкодити контролер, перегріти електронні компоненти або повністю вивести акумулятор із ладу.

Коротко про головне

• Напруга джерела має збігатися зі значенням Input на зарядному пристрої. 48 В на вхід, розрахований на 12 В, — це чотирикратне перевищення, якого електроніка не витримує.
• Акумулятор рації Motorola DP або R7 — це літій-іонна збірка з номінальною напругою близько 7,4 В. Її ніколи не підключають до лінії 12 або 48 В напряму.
• Від мережі 48 В зарядне живлять лише через понижувальний DC-DC перетворювач із запасом потужності 25–30 %.
• Type-C на батареї призначений для заряджання від USB-адаптера. Це не вхід для довільної напруги.
• Літій-іонні елементи заряджають за температури від 0 до +45 °C. На морозі заряджати не можна.

Три різні напруги: джерело, зарядне, батарея

У ланцюгу заряджання є три різні напруги, і плутати їх не можна. Батареї рацій Motorola не підключають безпосередньо до автомобільної чи іншої лінії 12 або 48 В. Між джерелом живлення та акумулятором має бути сумісний зарядний пристрій: він знижує напругу до потрібного рівня, обмежує струм і контролює процес заряджання.

Кожна ланка розрахована тільки на свою напругу. Пропустити одну з них або замінити її перехідником означає подати на наступну ланку напругу, якої вона не витримає.

Чому 12 В і 48 В не взаємозамінні

Напруга — це не «запас потужності», який техніка використає за потреби. Зарядний модуль, розрахований на 12 В, не може безпечно прийняти 48 В, якщо виробник прямо не вказав широкий діапазон вхідної напруги. Перевищення в чотири рази найчастіше закінчується пробоєм електронних компонентів, пошкодженням плати або перегріванням проводів.

Що саме виходить із ладу

• Вхідні конденсатори. У пристроях на 12 В зазвичай стоять електролітичні конденсатори на 16 або 25 В. За 48 В вони здуваються й можуть розгерметизуватися.
• Мікросхема перетворювача й силові транзистори. Типова гранична вхідна напруга контролерів у 12-вольтовій техніці — 18–40 В. Пробій напівпровідника відбувається за мікросекунди.
• Захисні елементи. TVS-діод або варистор на вході розрахований на короткі імпульси, а не на постійні 48 В. Він перегрівається й згорає першим.
• Доріжки плати та проводи. Для елемента з постійним опором потужність зростає пропорційно квадрату напруги: (48 / 12)² = 16 разів.

Запобіжник у такій ситуації не рятує. Він захищає від надмірного струму й спрацьовує за мілісекунди, тоді як мікросхема пробивається на кілька порядків швидше.

Зворотна ситуація: 12 В замість 48 В

Це також не нормальний режим. Якщо зарядний пристрій потребує 48 В, а отримує 12 В, він може не запуститися через захист від заниженої напруги, постійно переривати заряджання або працювати нестабільно. Якщо ж він запуститься, то для тієї самої потужності братиме приблизно вчетверо більший струм, і грітимуться вже кабель та роз’єм.

Струм, полярність і рід струму

Більший допустимий струм блока живлення не настільки небезпечний, як неправильна напруга. Пристрій бере стільки струму, скільки йому потрібно, якщо напруга та полярність правильні. Блок на 14 В і 3 А безпечно живить зарядне, якому потрібен 1 А. Але блок має забезпечувати не менше струму, ніж потребує зарядна станція: інакше адаптер перегрівається, а заряджання переривається.

Полярність перевіряють за піктограмою біля гнізда. Найчастіше «плюс» на центральному контакті, але це не правило. Зворотна полярність без захисного діода виводить пристрій із ладу так само швидко, як завищена напруга.

Третій параметр — рід струму. Символ ⎓ означає постійний струм (DC), символ ~ означає змінний (AC). Адаптер зі змінною напругою на виході для зарядного стакана не підходить, навіть якщо цифри збігаються.

Які напруги насправді є в мережах 12, 24 і 48 В

Цифри 12, 24 і 48 В — це номінали, а не фактична напруга. Реальна напруга залежить від типу акумуляторів, рівня заряду та того, чи працює генератор або зарядний пристрій.

З цього випливають два практичні висновки. Перший: «48 В» на повністю зарядженій батареї — це до 58 В, тому перетворювач має витримувати щонайменше 60 В на вході. Другий: «12 В» в автомобілі з працюючим двигуном — це до 14,7 В, а з вимкненим може бути й менше 12 В.

Крім постійної напруги, у бортовій мережі є імпульсні перешкоди. Під час запуску двигуна напруга короткочасно просідає до 6–9 В, а при різкому відключенні навантаження від генератора виникають викиди в десятки вольт. Якісні автомобільні адаптери мають захист від таких імпульсів, прості перехідники — ні.

Окремий ризик мереж 48 В — струм короткого замикання. Акумуляторна батарея такої напруги здатна віддати сотні ампер, тому необережний дотик проводом до корпусу закінчується дугою та оплавленими контактами. Запобіжник біля джерела тут обов’язковий.

Як заряджається літій-іонна батарея рації

Акумулятор рації Motorola DP або R7 складається з двох літій-іонних елементів, з’єднаних послідовно, і плати захисту. Тому всі його напруги — це подвоєні значення одного елемента.

Алгоритм CC/CV

Літій-іонні акумулятори заряджають у два етапи. Спочатку зарядне тримає постійний струм (етап CC), а напруга на батареї поступово зростає до 8,4 В. Потім воно тримає постійну напругу 8,4 В (етап CV), а струм плавно спадає. Коли струм падає до 5–10 % від початкового, заряд завершується.

Перший етап дає приблизно 70–80 % ємності за половину загального часу. Останні 20–30 % набираються повільно — це нормальна поведінка, а не несправність зарядного.

Точність напруги тут критична. Перевищення 4,2 В на елемент навіть на десяті частки вольта скорочує ресурс, а суттєвий перезаряд веде до перегріву, здуття й теплового розгону. Саме тому батарею не можна заряджати «чимось приблизно схожим».

Що робить плата захисту

Плата захисту (BMS) усередині корпусу відстежує чотири речі: перезаряд, глибокий розряд, перевантаження за струмом із коротким замиканням та температуру. У разі виходу за межі вона розмикає коло транзисторним ключем.

Плата захисту — це остання лінія оборони, а не зарядний пристрій. Її ключі розраховані на напруги в межах кількох десятків вольт. Якщо подати 48 В безпосередньо на контакти батареї, ключ пробивається, і елементи залишаються без захисту якраз тоді, коли він найпотрібніший.

Чому не можна заряджати на морозі

За температури нижче 0 °C літій не встигає вбудовуватися в структуру анода й осідає на його поверхні металевим шаром. Ємність втрачається незворотно, а металеві відкладення з часом можуть спричинити внутрішнє коротке замикання. Розряджати батарею на морозі можна, заряджати — ні. Після холоду їй треба дати прогрітися до кімнатної температури.

Ємність у mAh та енергія у Вт·год

Ємність у міліампер-годинах показує заряд, а не енергію. Щоб порівнювати батареї різної напруги або рахувати час заряджання, зручніше переводити в ват-години: енергія (Вт·год) = напруга (В) × ємність (А·год). Для батареї 7,4 В і 5000 mAh це 7,4 × 5 = 37 Вт·год.

Штатні зарядні Motorola DP та R7: що написано на шильдику

Оригінальний одномісний зарядний стакан Motorola IMPRES (PMPN4527, у комплекті з євровилкою — PMPN4577) підходить і до серії DP, і до R7. Він живиться постійною напругою 14 В. Комплектний мережевий адаптер серії PS000037A має вхід 220–240 В змінного струму й вихід 14 В, 1 А, 14 Вт.

Тобто навіть «12-вольтовий» за звичкою стакан насправді розрахований на 14 В. Це ще один аргумент читати шильдик, а не покладатися на пам’ять: сумісні зарядні інших виробників можуть мати вхід 12 В, 5 В через USB або широкий діапазон.

З цього ж випливає нюанс для автомобіля. З вимкненим двигуном у бортовій мережі 12,0–12,6 В, що менше за номінал стакана. Тому для заряджання в авто використовують автомобільний адаптер, призначений для конкретної зарядної бази, або стабілізований перетворювач із потрібною вихідною напругою.

Що таке IMPRES

IMPRES — це система Motorola, у якій батарея зберігає дані про власний стан і передає їх зарядному пристрою. Зарядне на їх основі підлаштовує режим, виконує автоматичне калібрування й показує, коли батарея наближається до кінця ресурсу. Ці функції працюють лише в парі «батарея з підтримкою IMPRES + зарядне IMPRES». Батарея без такої підтримки заряджається у звичайному режимі.

Оригінальні батареї для орієнтиру

Акумулятори серій DP і R7 мають різну форму корпусу й кріплення, тому між серіями не взаємозамінні, хоча зарядний стакан у них спільний.

Акумулятори Pulse Power для рацій Motorola DP та R7

У лінійці Pulse Power є акумулятори на 3000 mAh і 5000 mAh для серій DP та R7. Для кожної серії батарея своя: однакова ємність не робить їх взаємозамінними, бо корпус, замок і розташування контактів різні. Наприклад, для R7 / R7a є окремий Pulse Power 5000 mAh для R7.

Точні значення напруги, ваги, класу захисту та максимального струму заряду наведені в картці кожної моделі.

Що дає більша ємність

Найбільша оригінальна батарея для серії DP має 3000 mAh, для R7 — 3200 mAh. Версія на 5000 mAh дає на 56–67 % більше ємності, ніж найємніші штатні варіанти.

Для оцінки часу роботи можна відштовхуватися від даних Motorola. Оригінальна батарея на 3000 mAh забезпечує рації DP4000e до 28 годин у цифровому режимі за стандартного циклу 5 % передача, 5 % приймання, 90 % очікування. Пропорційний перерахунок для 5000 mAh дає орієнтовно 45 годин. Це розрахункова оцінка: фактичний час залежить від потужності передавача, частки ефіру, GPS, Bluetooth і температури.

На морозі доступна ємність будь-якої літій-іонної батареї знижується. За −10…−20 °C втрата може сягати 20–40 %, тому взимку запас ємності особливо доречний.

Скільки триває заряджання

Орієнтовний час повного заряду рахують так: ємність батареї ділять на струм заряду й множать на 1,2–1,3. Коефіцієнт враховує втрати та повільний завершальний етап.

Фактичний струм задає зарядний пристрій, а не батарея. Батарея більшої ємності в тому самому стакані заряджається пропорційно довше — це не ознака несправності.

Type-C: зручний роз’єм, але не універсальний вхід

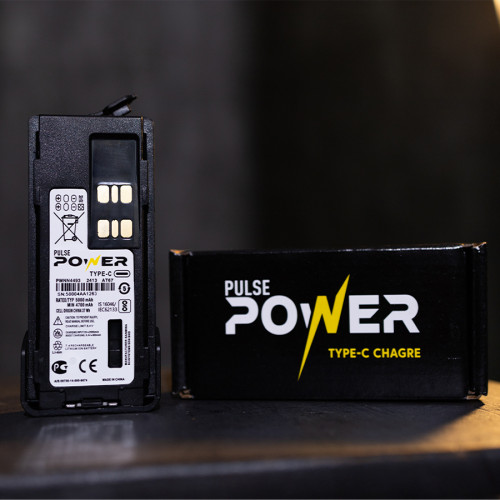

Type-C — це лише тип роз’єму, а не гарантія сумісності з будь-яким джерелом. Батарею Pulse Power 5000 mAh із верхнім Type-C заряджають від сумісного USB-адаптера якісним кабелем. Подавати на роз’єм «сирі» 12 або 48 В через саморобний кабель не можна.

Які напруги бувають в USB

Так, 48 В в USB Type-C існують. Але сертифікований адаптер ніколи не подає підвищену напругу сам. Після підключення він видає 5 В і піднімає напругу лише тоді, коли пристрій запросив конкретний рівень. Тому справний зарядний пристрій від ноутбука на 65 або 100 Вт для батареї безпечний: вона отримає стільки, скільки підтримує.

Небезпечні саме обхідні рішення: кабелі «XT60 — Type-C» без перетворювача, перехідники з бортової мережі напряму, дешеві модулі-«тригери», які примусово виставляють 12 або 20 В. У цих випадках узгодження немає, і на роз’єм потрапляє повна напруга джерела.

Що відбувається всередині батареї

Повністю заряджена збірка має 8,4 В, а базовий USB дає 5 В. Тому в батареї з Type-C стоїть власний контролер заряду з перетворювачем, який формує потрібну напругу й струм для елементів. Фактично зарядний пристрій вбудований у корпус акумулятора, а USB-адаптер є лише джерелом живлення для нього.

Скільки потужності потрібно

Кабель теж має значення. Тонкий або довгий кабель дає падіння напруги, і зарядка сповільнюється або переривається. Для струму до 3 А підходить звичайний якісний кабель Type-C, для більших струмів потрібен кабель з електронним маркером.

Автомобільний USB-адаптер перед покупкою перевіряйте за параметром Input. Більшість моделей розраховані на 12–24 В. Для мережі 48 В вони не підходять.

Вологий роз’єм

Захист від вологи й пилу не означає, що мокрий роз’єм можна одразу підключати до зарядного. Вода між контактами під напругою спричиняє струм витоку та прискорену корозію, а солона вода — ще й коротке замикання. Спочатку роз’єм потрібно висушити й перевірити на відсутність бруду, а заглушку після заряджання щільно закрити.

Як живити зарядне від 48 В: вибір DC-DC перетворювача

Якщо на пристрої зазначено Input 12 В, підключайте його лише до стабілізованого джерела 12 В. Для мережі або бортової системи 48 В потрібен понижувальний DC-DC перетворювач, розрахований на необхідну потужність. Заміни штекера недостатньо, адже вона не змінює напругу.

На що дивитися під час вибору

• Діапазон вхідної напруги. Він має покривати реальну напругу системи, а не номінал: для 48 В — щонайменше 36–60 В. Поширені промислові модулі мають діапазон 36–75 В.
• Вихідна напруга. Рівно та, що вказана в Input зарядного: 12 В, 13,8 В або 14 В. Вихід має бути стабілізованим.
• Потужність із запасом 25–30 %. Потужність рахують як напругу, помножену на струм. Стакан на 14 В і 1 А споживає 14 Вт, отже перетворювач потрібен від 20 Вт. Для багатомісного зарядного беріть цифру з його шильдика.
• Гальванічна розв’язка. У системах, де із «землею» з’єднаний плюс (типово для телеком-обладнання −48 В), потрібен тільки ізольований перетворювач. Неізольований створить коротке замикання через корпус.
• Вбудовані захисти. Від короткого замикання, перегріву, перенапруги на вході та зворотної полярності.
• Виконання. Для техніки й польових умов — герметичний корпус із тепловідводом і класом захисту не нижче IP65.

Як підключати

1. Запобіжник ставлять на вході перетворювача якомога ближче до джерела. Вхідний струм рахують так: потужність ділять на вхідну напругу й на ККД. Для 14 Вт від 48 В за ККД 90 % це близько 0,33 А, тож вистачить запобіжника на 1–2 А.
2. Спочатку підключають перетворювач до джерела й перевіряють мультиметром напругу на виході. Лише після цього приєднують зарядне.
3. Перетворювач кріплять на металеву поверхню або залишають навколо нього місце для охолодження.

Чого робити не можна

• Брати 12 В з одного акумулятора в батареї 48 В. Один із чотирьох акумуляторів розряджатиметься швидше за решту. Батарея розбалансується й передчасно вийде з ладу.
• «Гасити» зайву напругу резистором або лампою. Напруга на навантаженні залежатиме від струму, а він під час заряджання постійно змінюється.
• Ставити лінійний стабілізатор. Поширені мікросхеми на 12 В мають граничну вхідну напругу 35 В, а на різниці 36 В за струму 1 А довелося б розсіювати 36 Вт тепла.
• Використовувати перетворювач без маркування. Якщо на корпусі немає діапазону Input і значення Output, передбачити його поведінку неможливо.

Альтернативний варіант — інвертор 48 В у 230 В і штатний мережевий блок зарядного. Він працює, але енергія перетворюється двічі, тому втрати вищі, а обладнання громіздкіше.

Чек-лист перед підключенням

П’ять параметрів, які треба звірити до того, як вставити штекер:

1. Input на зарядній станції. Напруга, рід струму та мінімальний струм, наприклад «14 V ⎓ 1 A».
2. Output на блоці живлення. Напруга має збігатися з Input зарядного, струм — бути не меншим.
3. Полярність штекера. Піктограма на блоці й біля гнізда має бути однаковою.
4. Потужність. Блок або перетворювач із запасом 25–30 % відносно споживання зарядного.
5. Сумісність із батареєю та рацією. Зарядне має бути призначене для конкретної серії: DP або R7.

Як читати маркування

Якщо маркування стерте або відсутнє, напругу на виході блока вимірюють мультиметром до підключення. У стабілізованого блока без навантаження вона відрізняється від номіналу не більш ніж на 5 %. Якщо «12-вольтовий» блок показує 16–18 В, він нестабілізований і для зарядного не годиться.

Як заряджати безпечно

Не використовуйте блок живлення з пошкодженим кабелем, люфтом у роз’ємі чи слідами перегріву. Під час заряджання перевіряйте температуру батареї, адаптера та контактів. Легке тепло допустиме, але різкий запах, сильне нагрівання, здуття або постійне переривання індикації — причина негайно від’єднати живлення.

Не заряджайте батарею під прямим сонцем, біля обігрівача або відразу після перебування на морозі. Температурні обмеження важливі навіть за наявності вбудованого електронного захисту. Салон автомобіля влітку прогрівається до +60…+70 °C, тому залишати там батарею на зарядці не варто.

Контакти батареї та стакана раз на кілька тижнів протирайте сухою серветкою. Окислені або забруднені контакти дають поганий контакт, локальний нагрів і переривання заряду.

Ознаки проблем і що робити

Зберігання та ресурс

• Для тривалого зберігання батарею заряджають до 40–60 % і тримають у сухому місці за +10…+25 °C.
• Раз на 3–6 місяців рівень заряду перевіряють і за потреби підзаряджають. Глибокий розряд під час зберігання — найчастіша причина «мертвих» батарей.
• Ресурс літій-іонної батареї зазвичай становить 300–500 повних циклів до зниження ємності до 80 %. Часткові підзарядки ресурсу не шкодять.
• Здуту або механічно пошкоджену батарею не викидають у побутове сміття. Її здають у пункт приймання акумуляторів.

Часті запитання

Що буде, якщо підключити зарядне на 12 В до джерела 48 В?

Найімовірніше, зарядне згорить одразу: пробиваються вхідні конденсатори та мікросхема перетворювача. Якщо в цей момент у стакані стоїть батарея, може постраждати і її плата захисту. Вмикати такий пристрій повторно, навіть якщо він зовні цілий, не варто.

Чи можна заряджати рацію Motorola від прикурювача автомобіля?

Так, але не напряму. Потрібен автомобільний адаптер, призначений для вашого зарядного стакана, або USB-адаптер у прикурювач для батареї з Type-C. У вантажівці з мережею 24 В перевірте, що на адаптері вказано Input 12–24 В.

Чи можна взяти блок живлення з більшим струмом, ніж на штатному?

Можна, якщо напруга, полярність і штекер збігаються. Зарядне споживає лише потрібний йому струм. Блок із меншим струмом брати не можна.

Чи підходить акумулятор від Motorola DP4400 до рації R7?

Ні. У серій різні корпус батареї, кріплення та розташування контактів. Обирайте батарею саме для своєї серії — наприклад, Pulse Power 5000 mAh для DP або Pulse Power 5000 mAh для R7, — навіть якщо ємність і напруга однакові.

Чи можна заряджати батарею з Type-C зарядкою від ноутбука на 65–100 Вт?

Так, якщо зарядка справна й сертифікована. Вона подає 5 В і піднімає напругу тільки на запит пристрою, тому батарея отримає стільки, скільки підтримує. Потужність адаптера — це його максимум, а не те, що він примусово віддає.

Скільки заряджається батарея на 5000 mAh?

Від джерела зі струмом заряду 1 А — близько 6–6,5 години, зі струмом 2 А — близько 3–3,5 години. Останні 20 % завжди набираються повільніше.

Чи можна заряджати батарею на морозі?

Ні. За температури нижче 0 °C заряджання незворотно знижує ємність і може пошкодити елементи. Занесіть батарею в тепло й зачекайте, доки вона прогріється до кімнатної температури.

Чи можна залишати батарею в зарядному стакані після повного заряду?

Оригінальні зарядні IMPRES розраховані на те, що батарея залишається в стакані. З іншими зарядними краще знімати батарею після завершення заряду й не тримати її на зарядці добами.

Що робити, якщо зарядне не має маркування?

Не підключати навмання. Виміряйте напругу блока мультиметром, знайдіть інструкцію до моделі або зверніться до продавця. Перевірка займе кілька хвилин, а помилка коштуватиме батареї.

Висновок

Щоб не спалити акумулятор Motorola DP або R7, недостатньо знайти зарядний пристрій із відповідним штекером. Потрібно звірити напругу, рід струму, полярність, потужність і сумісність із конкретною моделлю. Для Pulse Power 3000 mAh, 5000 mAh та версії 5000 mAh із верхнім Type-C використовуйте передбачений виробником спосіб заряджання.

Якщо джерело має 48 В, а зарядний пристрій розрахований на 12 або 14 В, між ними обов’язково потрібен понижувальний перетворювач із відповідним вхідним діапазоном і запасом потужності. Кілька секунд, витрачених на перевірку маркування, можуть зберегти батарею, рацію та вашу безпеку.
