На перший погляд ВЧ-роз’єми відрізняються лише розміром і способом фіксації. Але саме від роз’єму залежить, чи вдасться підключити антену до рації, наскільки надійним буде контакт і скільки сигналу втратиться на шляху від передавача до антени. Неправильно підібраний перехідник може фізично не з’єднатися з обладнанням або створити нестабільний контакт.
Тому під час вибору важливо враховувати не лише назву роз’єму. Потрібно перевірити його стать — Male або Female, тип центрального контакту, хвильовий опір, спосіб монтажу та кабель, для якого він призначений.
N-Type — надійний варіант для зовнішніх антен
N-Type — великий різьбовий роз’єм, який часто використовують у базових станціях, ретрансляторах, підсилювачах і зовнішніх антенних системах. Завдяки міцному корпусу та різьбовій фіксації він добре витримує вагу товстого коаксіального кабелю і не роз’єднується від випадкового руху.

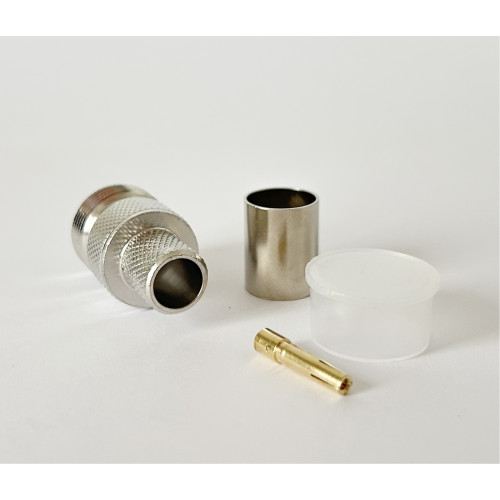

Такі роз’єми встановлюють на кабелі RG-213, LMR-400 та інші низьковтратні моделі — наприклад, N-Type-Male під пайку на RG-213 або N-Type-Female під обтиск на RG-8/LMR-400. N-Type особливо доречний, коли антену винесено на дах, щоглу або значну відстань від радіостанції. На довгій кабельній лінії втрати сигналу стають відчутними, тому тут важливі і якісний кабель, і правильно змонтований конектор.
Сам роз’єм може бути міцним, але зовнішнє з’єднання все одно необхідно захищати від вологи. Для цього використовують герметизувальну стрічку або спеціальні захисні матеріали, а невикористаний роз’єм закривають металевим ковпачком. Вода, яка потрапила всередину кабелю, поступово погіршує характеристики всієї лінії.
BNC — швидке підключення без закручування
BNC легко впізнати за байонетним механізмом. Щоб підключити його, потрібно вставити роз’єм і повернути приблизно на чверть оберту. Це значно швидше, ніж щоразу закручувати різьбу.
Тому BNC часто застосовують на вимірювальних приладах, кабельних збірках, антенних адаптерах і переносному радіообладнанні. Він зручний, якщо користувач регулярно змінює антени або підключає рацію до різних кабелів.
Наприклад, до рації Motorola серії DP можна встановити спеціальний антенний адаптер Motorola MX/RF із виходом BNC-Female (є також перехідник MX – BNC-Female). Після цього до рації можна швидко приєднати кабель із BNC-Male. Для Motorola R7 та R7a використовується інший адаптер, розрахований саме на посадкове місце цих моделей. Перехідники для DP і R7 не варто вважати взаємозамінними лише через схоже призначення.
Для радіозв’язку переважно використовують BNC із хвильовим опором 50 Ом. Існують також 75-омні версії для відеосистем, тому під час купівлі цей параметр потрібно перевіряти окремо.
SMA — компактний роз’єм із важливою особливістю
SMA значно менший за N-Type і має різьбове з’єднання. Його використовують у портативних раціях, GPS-пристроях, маршрутизаторах, радіомодулях, невеликих антенах і пігтейлах. Незважаючи на компактність, правильно закручений SMA забезпечує достатньо надійний контакт.
Саме з SMA найчастіше виникає плутанина. Позначення SMA-Male і SMA-Female визначається не лише зовнішньою різьбою, а всією конструкцією роз’єму. Крім того, існує RP-SMA — реверсивна версія, у якій центральні контакти поміняні місцями. Зовні SMA та RP-SMA можуть бути майже однаковими, але звичайний SMA-Male не замінює RP-SMA-Male. Детальніше — у статті SMA і RP-SMA — чому вони не підходять одне до одного; для поєднання стандартів є перехідник SMA – RP-SMA.
Перед замовленням варто подивитися не тільки на різьбу, а й усередину роз’єму: там може бути центральний штир або гніздо. Якщо контакти не збігаються, електричного з’єднання не буде, навіть якщо корпус вдалося частково закрутити.
MMCX — для компактних модулів і тонких кабелів
MMCX — мініатюрний защіпний роз’єм без різьби. Його застосовують у GPS-модулях, бездротових платах, радіомодулях і компактних антенних системах. Він займає мало місця, швидко підключається натисканням і може обертатися після з’єднання, що полегшує укладання тонкого кабелю всередині корпусу.

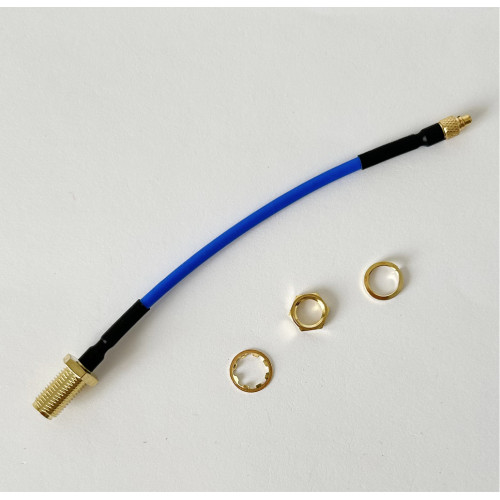

MMCX часто зустрічається у пігтейлах із кабелями RG-174, RG-178, RG-316, RG-405 або 1.13 мм — наприклад, MMCX-Male – SMA-Female на RG-405 чи N-Type-Female – MMCX-Male; для прямого переходу є перехідник MMCX-Male – SMA-Female. Але для важкого кабелю чи постійного натягу він не призначений. Від’єднувати MMCX потрібно обережно, тримаючись за металевий корпус. Якщо тягнути за кабель, можна пошкодити місце обтиску або відірвати роз’єм від плати.
Як підключити зовнішню антену до Motorola?
Антени для рацій Motorola — 47 см «жгут», 128 см телескоп, моделі 108 і 125 см, а також тактичні антени 147 та 157 см — можуть підключатися безпосередньо до рації, якщо мають відповідне штатне кріплення. Якщо типи роз’ємів не збігаються, використовується адаптер або короткий пігтейл.
Окремої уваги потребують антена «Павук» і виносні бліндажні антени. Їх розміщують на відстані від оператора: вище над землею, біля укриття або в іншій точці з кращими умовами для проходження сигналу. До рації така антена підключається через коаксіальний кабель і відповідний адаптер.
Схема підключення зазвичай виглядає так:
- антена з N-Type, BNC або іншим виходом;
- основний коаксіальний кабель потрібної довжини;
- перехідник або пігтейл;
- адаптер під Motorola DP чи Motorola R7;
- рація.
Пігтейл у цій схемі допомагає поєднати різні типи роз’ємів і зменшує механічне навантаження на антенне гніздо рації (докладно — у статті Що таке піґтейл і як підібрати його під свою антену та рацію). Проте не варто будувати ланцюг із великої кількості перехідників. Кожне додаткове з’єднання створює невеликі втрати та стає потенційним місцем поганого контакту.
Що перевірити перед замовленням?
Щоб не помилитися з вибором, потрібно визначити:
- Який роз’єм встановлений на обладнанні.
- Потрібен Male чи Female.
- Усередині роз’єму має бути штир або гніздо.
- Чи відповідає система хвильовому опору 50 Ом.
- Для якого кабелю призначений конектор.
- Який спосіб монтажу потрібен: обтиск, пайка, затискач, фланець або встановлення на плату.
- Чи потрібне пряме або кутове виконання.
Для стаціонарної зовнішньої системи доцільно вибрати N-Type і якісний низьковтратний кабель. Якщо антену потрібно часто від’єднувати, зручнішим буде BNC. SMA підходить для компактного обладнання та пігтейлів, а MMCX — для внутрішніх модулів і легких кабельних збірок.
Висновок
Універсального ВЧ-роз’єму для всіх завдань не існує. N-Type цінують за міцність і роботу з довгими кабельними лініями, BNC — за швидке підключення, SMA — за компактність, а MMCX — за мініатюрність. Під час підключення антен 47, 108, 125, 128, 147 або 157 см, антени «Павук» чи виносної бліндажної антени до Motorola DP або R7 важливо перевірити весь тракт — від антенного виходу до гнізда рації.
Правильно підібраний роз’єм не збільшить потужність передавача, але допоможе передати сигнал до антени без зайвих втрат. А у реальних умовах саме надійність кожного з’єднання часто визначає, чи буде зв’язок стабільним. Підібрати потрібні деталі можна в розділах Роз’єми, Перехідники, Пігтейли та ВЧ роз’єми, перехідники, кабелі.
