На перший погляд роз’єми SMA та RP-SMA майже однакові: мають схожі розміри, різьбу й використовуються для підключення антен та ВЧ-кабелів. Через це їх легко переплутати. Конектор може навіть почати накручуватися, але нормального контакту не буде. Причина прихована всередині — у розташуванні центрального штиря та гнізда.
Що таке SMA
SMA — компактний різьбовий ВЧ-роз’єм, який застосовують у радіостанціях, антенах і бездротовому обладнанні. Стандартне виконання виглядає так:
- SMA-Male має внутрішню різьбу та центральний штир;
- SMA-Female має зовнішню різьбу та центральне гніздо.
Саме центральні контакти передають сигнал, тому відповідність різьби ще не означає сумісність.
Чим відрізняється RP-SMA
Позначення RP означає Reverse Polarity — «зворотна полярність». У RP-SMA збережено корпус і різьбу SMA, але центральні контакти поміняні місцями:
- RP-SMA-Male має внутрішню різьбу, але замість штиря — гніздо;
- RP-SMA-Female має зовнішню різьбу, але всередині розташований штир.
Слова Male і Female тут визначаються конструкцією корпусу та різьби, а не лише центральним контактом. Тому недостатньо прочитати «папа» або «мама» — потрібно подивитися всередину конектора.
Чому SMA та RP-SMA не з’єднуються правильно
Якщо з’єднати SMA-Male з RP-SMA-Female, усередині зустрінуться два штирі. Роз’єми не сядуть до кінця, а надмірне затягування може погнути або зламати контакт.
SMA-Female та RP-SMA-Male механічно можуть накрутитися, але всередині будуть два гнізда. Центрального контакту не виникне, тому сигнал не передаватиметься або зв’язок буде нестабільним.
Правильні пари:
- SMA-Male ↔ SMA-Female (наприклад, піґтейл SMA-Male – SMA-Female на RG316);
- RP-SMA-Male ↔ RP-SMA-Female (наприклад, піґтейл RP-SMA-Male – RP-SMA-Female на RG316).

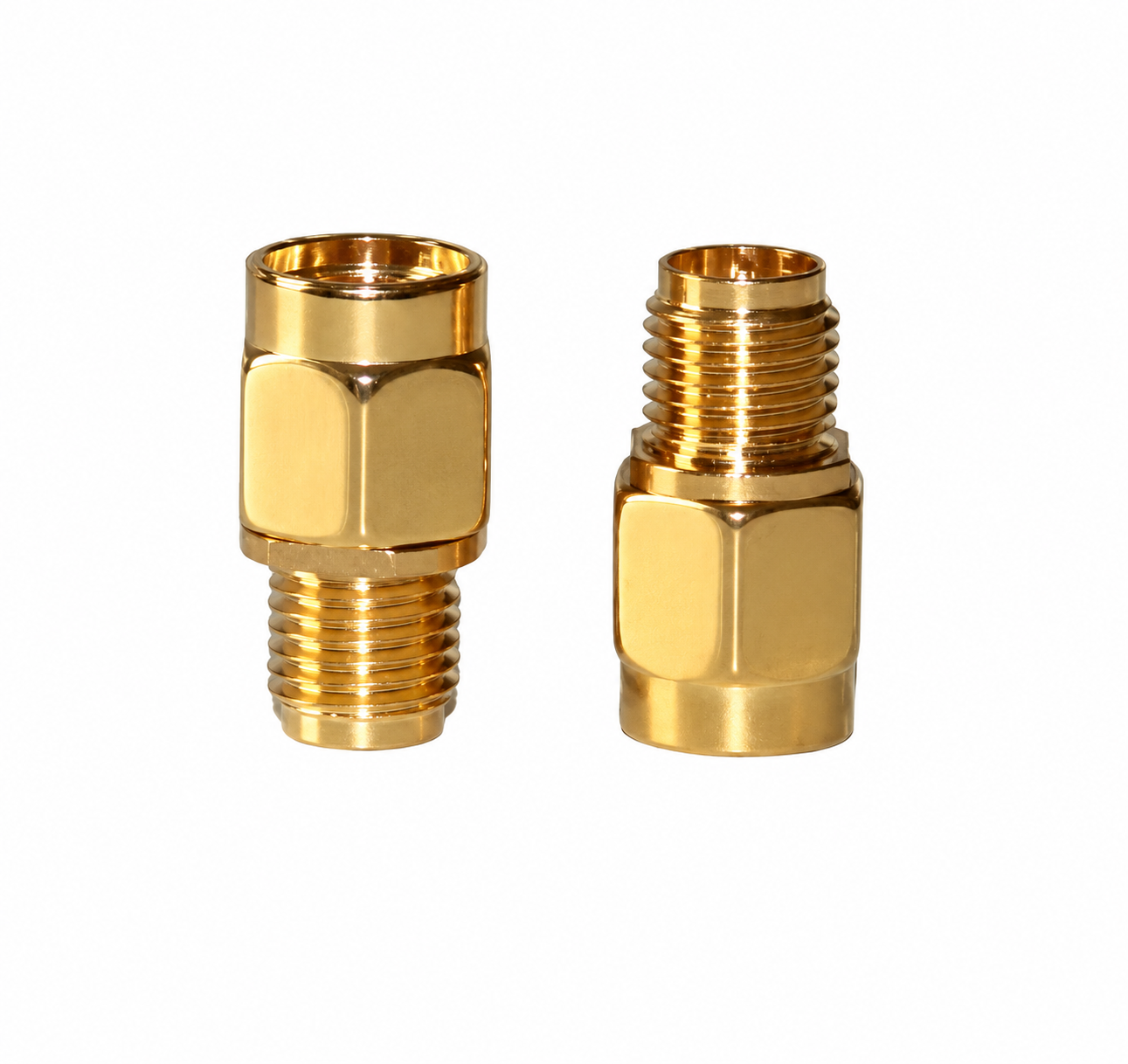

Щоб поєднати різні стандарти, використовують спеціальний перехідник SMA–RP-SMA або піґтейл із правильно підібраними конекторами. Для монтажу в корпус зручний також кутовий перехідник RP-SMA-Male – SMA-Female.
Як не помилитися під час вибору
Перед замовленням перевірте:
- Маркування — SMA чи RP-SMA.
- Виконання — Male або Female.
- Центральний контакт — штир чи гніздо.
- Робочий діапазон антени.
- Тип кабелю та допустимі втрати (під тонкий кабель RG174 є окремі роз’єми — SMA-Male і RP-SMA-Male під обтиск).
Фотографуйте роз’єм прямо спереду, щоб було добре видно центральний контакт. Це надійніше, ніж визначати його лише за різьбою.
Підключення антен до Motorola DP та R7
Для рацій Motorola серії DP та Motorola R7 адаптер потрібно підбирати за конкретною моделлю. Не можна вважати, що будь-який SMA або RP-SMA підійде до рації безпосередньо. Конструкція антенного вузла може відрізнятися, тому за потреби використовують сумісний адаптер або піґтейл.
Так до рації можна підключати антену «жгут» 47 см, телескопічну антену 128 см, антени 108 і 125 см, а також тактичні антени 147 і 157 см. Збігатися повинні не тільки конектори, а й робочий діапазон антени та рації.
Антени «Павук» і виносні бліндажні антени підключають через основний коаксіальний кабель та адаптер:
антена → коаксіальний кабель → піґтейл або адаптер → рація.
Для Motorola DP може застосовуватися спеціальний адаптер, наприклад із виходом BNC-Female та кільцем заземлення. Для Motorola R7 потрібен адаптер саме для відповідної модифікації R7. Якщо на кабелі антени й адаптері різні роз’єми, між ними встановлюють відповідний перехідник або піґтейл.
Головне правило просте: оцінюйте роз’єм за трьома ознаками — різьбою, корпусом і центральним контактом. SMA та RP-SMA виглядають майже однаково, але не є взаємозамінними. Уважна перевірка захистить обладнання від пошкодження, а радіолінію — від зайвих втрат і нестабільного зв’язку.
Висновок
Отже, SMA та RP-SMA легко переплутати через однакові розміри й різьбу, проте вони не є взаємозамінними. Основна відмінність полягає в розташуванні центрального штиря та гнізда. Неправильно підібрана пара може не передавати сигнал, працювати нестабільно або навіть пошкодити контакти.
Тому перед купівлею антени, піґтейла чи перехідника потрібно перевірити повне маркування роз’єму, тип різьби та центральний контакт. Особливо це важливо під час підключення тактичних, телескопічних, виносних бліндажних антен або антени «Павук» до рацій Motorola серії DP та R7. Правильно підібраний адаптер забезпечить надійний контакт, мінімальні втрати сигналу та стабільну роботу радіозв’язку. Підібрати потрібну деталь можна в розділах Перехідники, Пігтейли та Роз’єми.
