Уявіть собі ситуацію

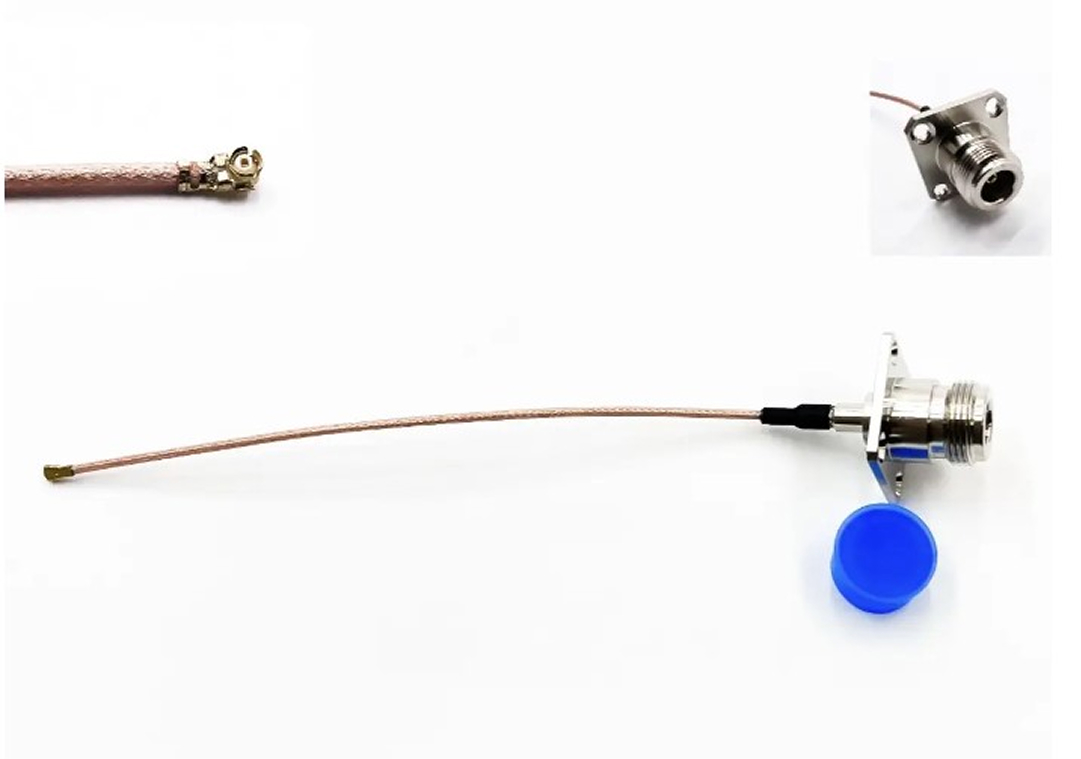

Ви працюєте з дронами, раціями Motorola DP або R7 та антенами до них, модемами, mini PCIe-модулями або WiFi-роутерами, де кожен міліметр кабелю і кожен дБ втрати сигналу мають значення. У таких системах ключовим стає пігтейл — короткий коаксіальний кабель із роз’ємами на кінцях, який з’єднує модуль із антеною чи зовнішнім фідером. Один із таких — адаптер «N-Type Female Flange → U.FL RG178 15 см».
Чому саме він

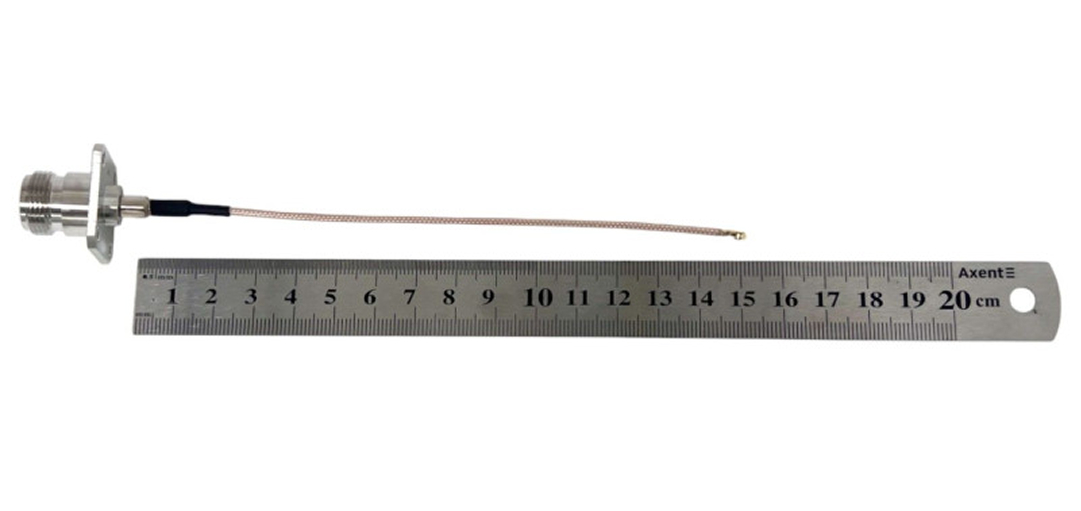

Цей адаптер – це не просто кабель, це високочастотне рішення. Він має хвильовий опір 50 Ом, кабель типу RG178, довжину 15 см, один кінець з роз’ємом N-Type Female фланцевий монтаж, другий — U.FL (також I-PEX, мініатюрний RF-роз’єм).
Кабель сконструйовано з сталемідного срібного провідника, ізолятор — ПТФЕ (політетрафторетилен), зовнішня обплетка — посріблена мідь, оболонка — ФЕП (фторетиленпропілен). Матеріали не містять силікону, кадмію чи речовин, що перешкоджають фарбуванню. Мінімальний радіус вигину ~10 мм.
Згасання сигналу (характеристики RG178): при 100 МГц: 43 дБ/100 м; 200 МГц: 62 дБ/100 м; 500 МГц: 102 дБ/100 м; 800 МГц: 134 дБ/100 м.
Цей тип конструкції часто використовується до частот до 6 ГГц, а роз’єм U.FL — саме для мініатюрних підключень (mini PCIe, M.2).
У яких випадках він незамінний
- Ви підключаєте модуль 4G LTE або WiFi-карту до зовнішньої антени, але корпус пристрою передбачає фланцевий монтаж роз’єму N-Type.
- Ви працюєте з дронами або компактним обладнанням, де потрібен короткий коаксіал з мінімальними втратами — цей аксесуар стане саме тим рішенням.
- У ситуаціях, коли потрібно швидко замінити кабель або адаптер, без перепайки — монтаж обтиском (або фабрична конструкція) економить час. У багатьох промислових рішеннях застосовують саме подібні адаптери.
Як він вписується у систему рацій Motorola
Якщо говорити про систему рацій бренду Motorola — у вас, наприклад, рація серії DP або R7, і ви хочете підключити спеціальну фідер-антену з фланцевим роз’ємом N-Type. Сам адаптер N-Type Female Flange → U.FL дозволяє підключити міні-антену чи кабель з U.FL до стандартного N-Type фланця. Це чудово доповнює екосистему:
- Антени для рацій Motorola — спеціалізовані рішення, що працюють із частотами VHF/UHF, що покращують покриття, забезпечують більш стабільний сигнал і надійний зв’язок.

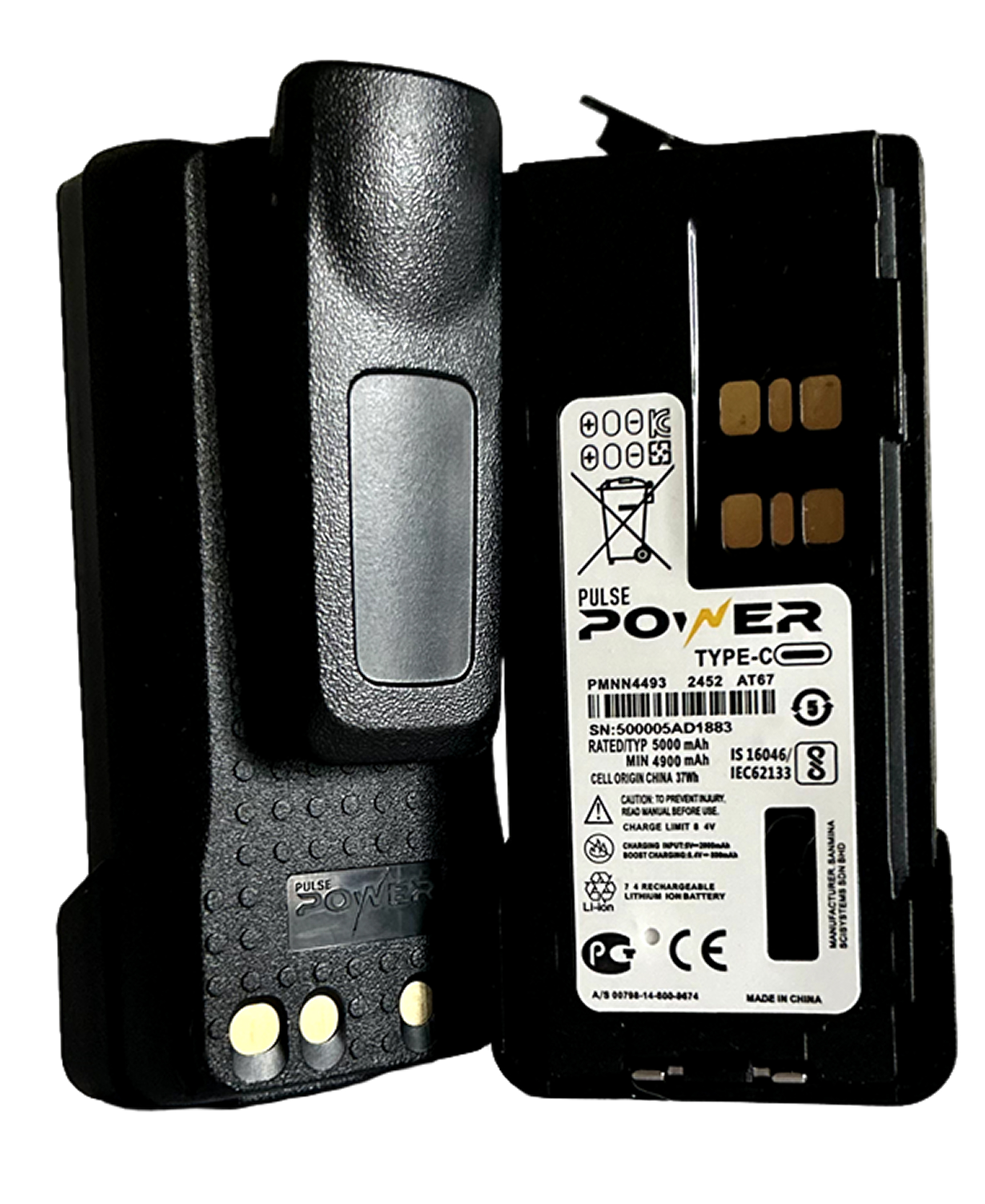

- Акумулятори Pulse Power для рацій Motorola забезпечують тривалу роботу пристроїв — таким чином, коли антенна частина налаштована, а кабель-адаптер підібраний правильно, і живлення потужне — система працює оптимально.
Що отримуєте, обравши цей адаптер
- Гнучке рішення, що дозволяє поєднати мініатюрний U.FL модуль і повноформатну фланцеву антену чи кабель.
- Матеріали преміум-класу і якісне виконання — для низьких втрат та стабільної роботи.
- У поєднанні з антенами для рацій Motorola і акумуляторами бренду Pulse Power — ви маєте готовий комплект: стабільне живлення + надійний антений тракт + якісне підключення.
Порада для монтажу
Перед установкою переконайтесь, що імпеданс всієї лінії — 50 Ом (це стандартна величина для радіозв’язку). Довжина кабелю 15 см — оптимальна для компактних застосувань; якщо потрібно довше — краще обирати кабелі з нижчими втратами (RG178 підходить для коротких відрізків). Монтаж фланця N-Type потрібно виконати міцно, щоб не виникало люфтів. Не згинайте кабель на вигині менше ніж ~10 мм — це підвищить довговічність і зменшить втрати.
Висновок
Адаптер N-Type Female Flange → U.FL RG178 15 см — це рішення, яке вирішує задачу «як підключити мініатюрний модуль до повноформатної антени або фідеру». У поєднанні зі спеціальними антенами до рацій Motorola і акумуляторами Pulse Power ви отримуєте не просто компонент – а систему для надійного зв’язку. Обирайте якісні рішення і ваш радіозв’язок працюватиме стабільно і ефективно.
