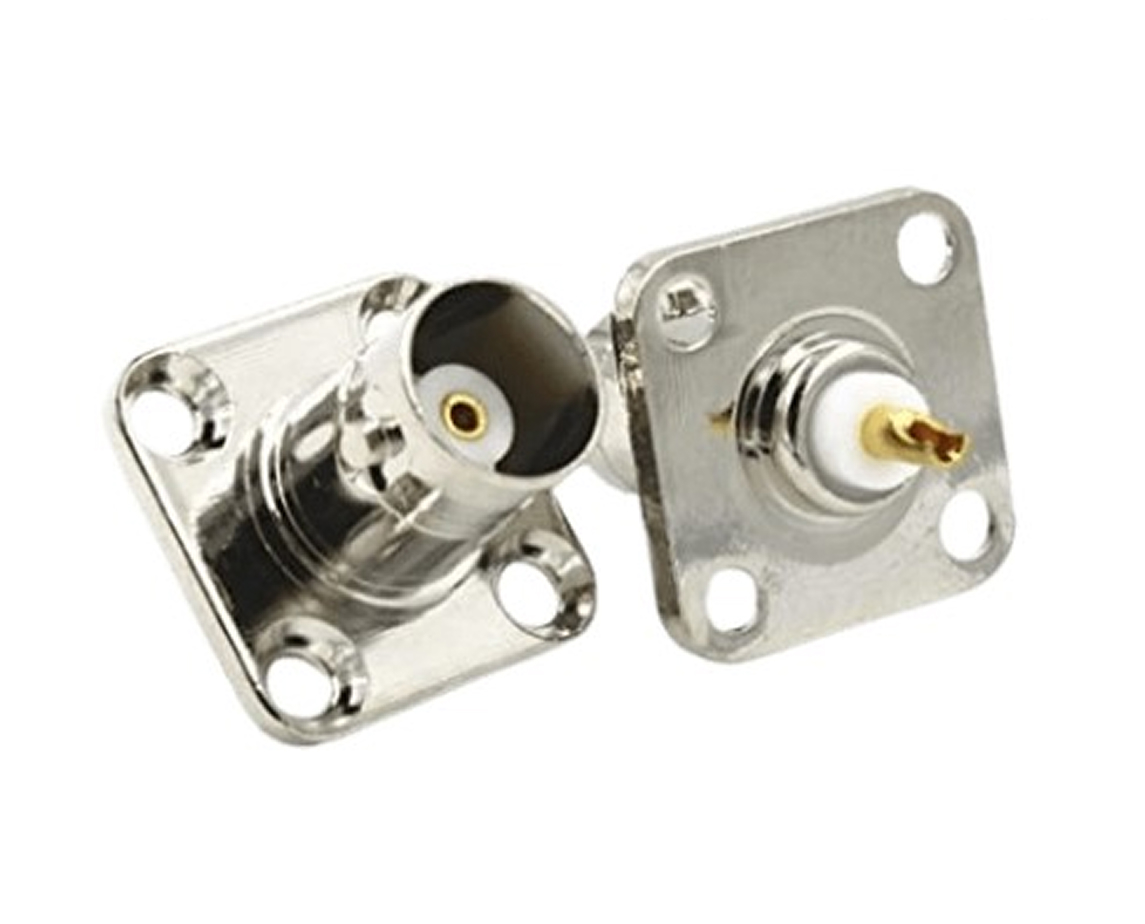

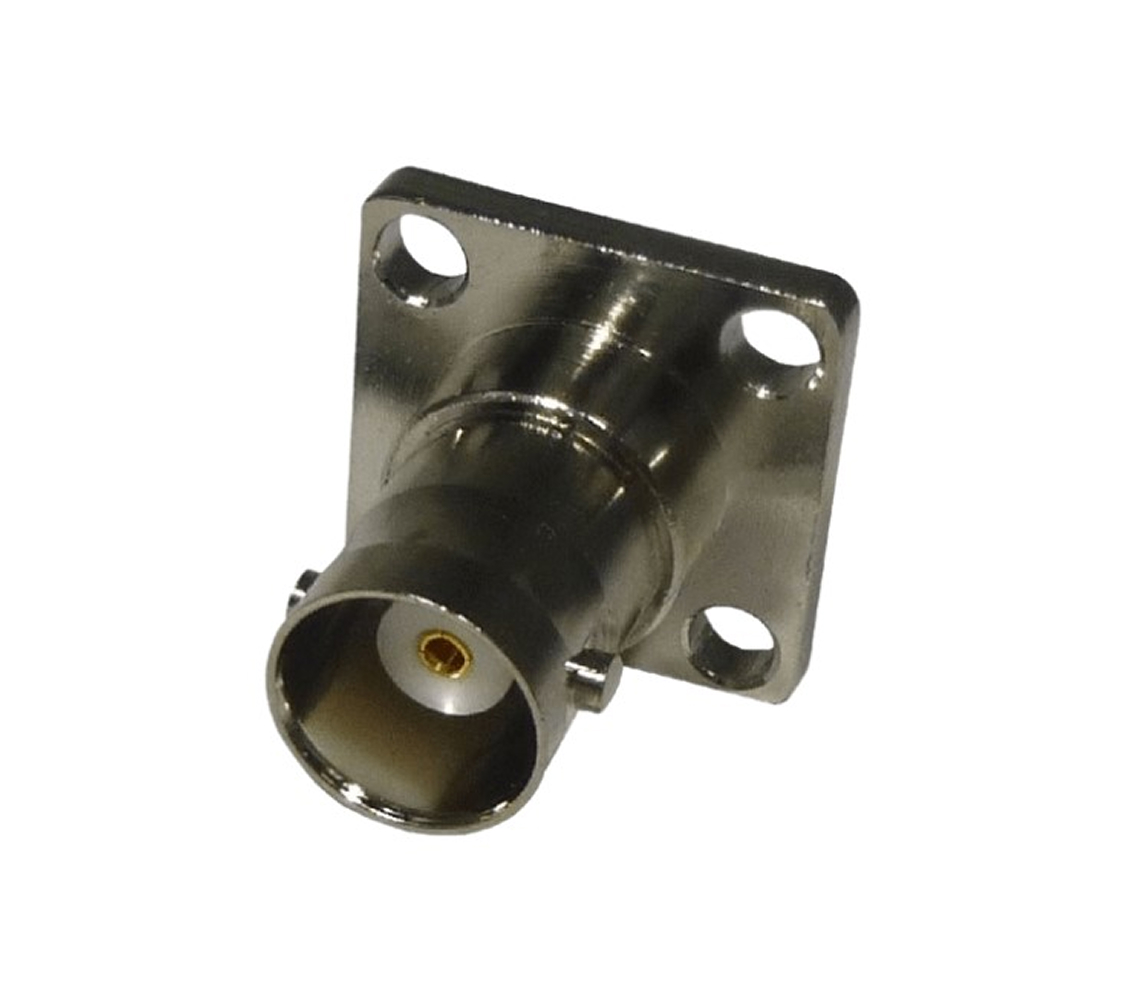

Фланцеве гніздо BNC Female flange належить до категорії високочастотних з’єднувальних елементів, призначених для роботи з радіочастотними та відеосигналами. Воно поєднує компактність, простоту використання та стабільність передачі сигналу, що робить його оптимальним вибором для апаратури, де на перший план виходить якість та надійність комунікацій.
Конструкція та принцип роботи
Роз’єм виконаний у конфігурації «гніздо» (Female), що дозволяє з’єднувати його зі стандартними штекерами BNC. Головною особливістю є байонетний механізм фіксації — завдяки йому роз’єднання та підключення відбувається швидко, без спеціального інструменту, але водночас гарантується стійке зчеплення.
На корпусі передбачено чотири монтажні отвори, завдяки яким конектор легко закріплюється на панелі або шасі. Такий спосіб кріплення забезпечує жорстку фіксацію і виключає навіть мінімальні зсуви під час експлуатації.
Контактна частина розрахована на монтаж пайкою: центральний провідник та екран кабелю припаюються безпосередньо до виводів. Це дозволяє уникнути зайвих перехідних опорів і забезпечує стабільність електричного з’єднання протягом усього терміну служби пристрою.
Технічні параметри
- Імпеданс: 50 Ом
- Робочий частотний діапазон: DC – 3 ГГц
- Матеріал корпусу: латунь
- Опір центрального контакту: ≤1,0 мОм / ≤0,25 мОм
- Тип монтажу: пайка, панельне кріплення на 4 гвинти
- Вага виробу: 0,05 кг
Основні переваги
- Стійке кріплення – чотириточковий спосіб монтажу гарантує механічну надійність навіть у складних умовах.
- Висока електрична якість – пайка забезпечує мінімальний контактний опір і довговічність з’єднання.
- Швидке підключення – байонетна система дозволяє з’єднувати кабелі за секунди без ризику випадкового роз’єднання.
- Універсальність – відповідність стандарту BNC робить гніздо сумісним із широким спектром професійної техніки.
Де застосовується
- системах радіозв’язку для підключення антен та передавально-приймальної апаратури;
- відеообладнанні, включаючи системи спостереження, студійні комплекси та телевізійні пульти;
- вимірювальній техніці, наприклад в осцилографах, генераторах сигналів або аналізаторах спектра;
- корпусних рішеннях, де потрібне багаторазове і водночас міцне підключення кабелів.
Монтаж та підключення
Щоб встановити гніздо, спочатку готують коаксіальний кабель: знімають ізоляцію, відокремлюють екран та відкривають центральний провідник. Далі кабель вставляється у роз’єм, після чого обидві частини припаюються до відповідних виводів. Завершальний етап — закріплення гнізда на панелі чи корпусі за допомогою чотирьох гвинтів. У результаті користувач отримує довговічне з’єднання з мінімальними втратами сигналу.
Фланцеве гніздо BNC Female flange поєднує надійну механічну фіксацію, високу якість електричного з’єднання та універсальність застосування. Завдяки простоті монтажу, сумісності зі стандартними BNC-штекерами та здатності працювати у високочастотному діапазоні воно є оптимальним рішенням для радіоапаратури, відеосистем та вимірювальних приладів. Використання цього роз’єму забезпечує стабільну передачу сигналу без втрат, довговічність та впевненість у роботі обладнання навіть у найвідповідальніших умовах.
