В умовах сучасних військових дій та екстремальних ситуацій надійний зв'язок є критично важливим фактором успіху операцій. Виносна бліндажна окопна антена VHF FlowerPot стала одним з найпопулярніших рішень для забезпечення стабільного радіозв'язку в польових умовах, особливо при використанні рацій Motorola серії DP та R7.
Основні компоненти
Антена FlowerPot складається з кількох ключових елементів, які забезпечують її високу ефективність.
Основою конструкції є коаксіальний кабель, зовнішня оплетка якого відіграє роль заземлювального елемента. Центральна жила кабелю формує основний випромінювальний елемент антени.
Характерною особливістю FlowerPot є використання частини зовнішньої оплетки коаксіального кабелю як противаги. Це рішення дозволяє створити збалансовану антенну систему без додаткових радіалів, що значно спрощує конструкцію та монтаж.
Принцип функціонування
Антена працює як несиметричний диполь, де активний елемент формується центральною жилою кабелю, а противага створюється зовнішньою оплеткою. Довжина активного елемента зазвичай становить чверть довжини хвилі робочої частоти, що забезпечує оптимальне узгодження з передавачем.
Введення у робочий процес
Для використання антени потрібен лише коаксіальний кабель RG-58 або аналогічний та перехідник, щоб під’єднати кабель до рації Motorola DP чи R7.
Компактність та мобільність

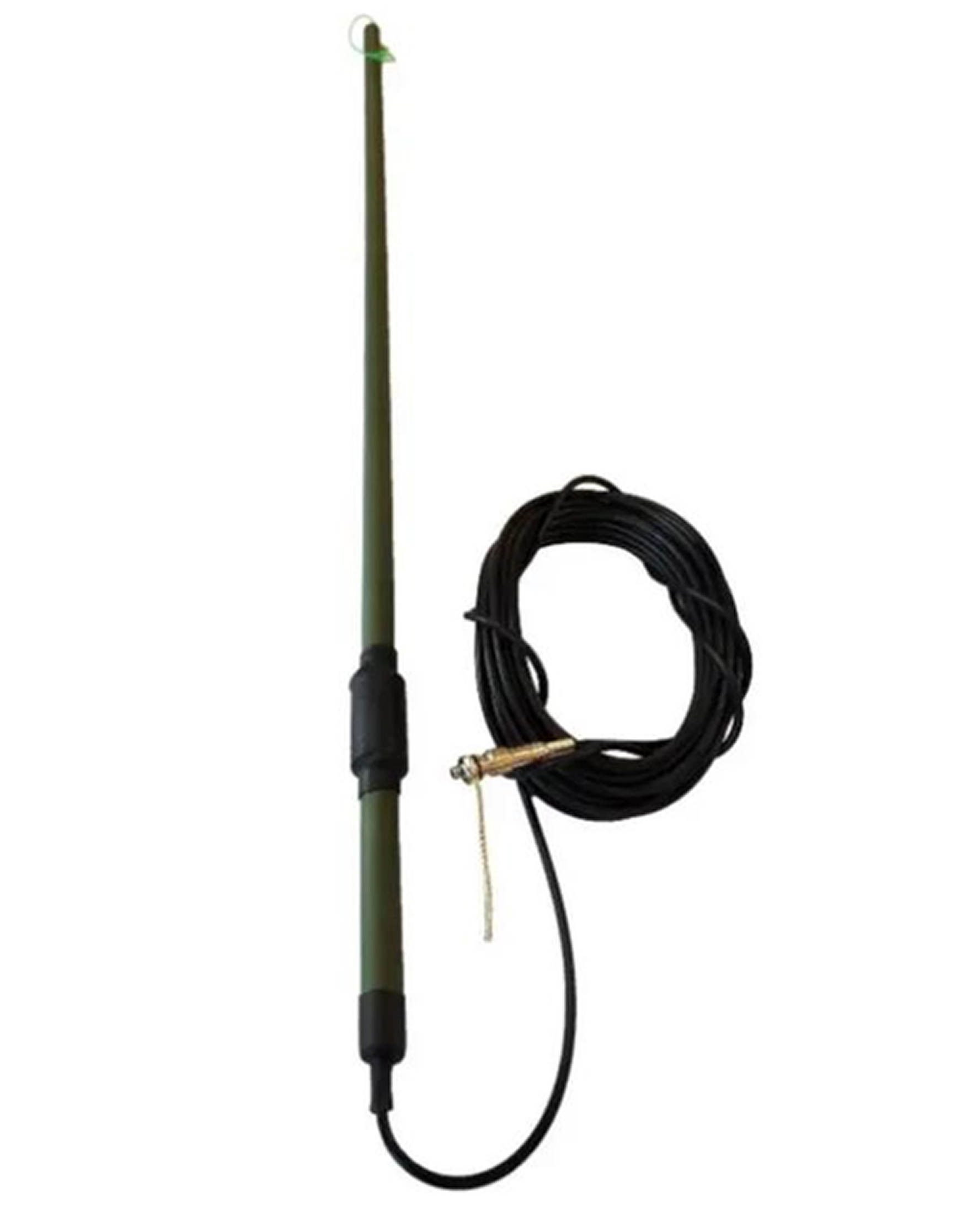

Антена з довжиною 110 см має оптимальні габарити для польового використання. Вона достатньо компактна для транспортування в рюкзаку, але при цьому забезпечує високу ефективність роботи. Така довжина є компромісом між електричними характеристиками та практичністю використання в обмежених просторах.
Гнучкість коаксіального кабелю дозволяє легко транспортувати антену, згортаючи її в компактне кільце діаметром близько 35 см, не турбуючись про можливі пошкодження жорстких елементів конструкції.
Гнучкість конфігурації
Важливою перевагою нашої антени є можливість вибору оптимальної довжини з'єднувального кабелю. Залежно від тактичної ситуації та умов місцевості, користувач може обрати:
- Короткий кабель (5 м): • Ідеальний для роботи в бліндажах та укриттях
- Середній кабель (10 м): • Оптимальний баланс між дальністю та мобільністю
- Довгий кабель (15-20 м): • Максимальна безпека оператора
• Мінімальні втрати сигналу
• Швидке розгортання
• Зручність транспортування
• Можливість розміщення антени поза зоною укриття
• Достатня довжина для більшості тактичних ситуацій
• Можливість винесення антени на найвищі точки місцевості
• Ідеальний для стаціонарних позицій
• Забеспечення зв'язку з глибоких укриттів
Робочий діапазон частот
Стандартна конфігурація FlowerPot оптимізована для роботи в діапазоні VHF 136-174 МГц, що ідеально підходить для більшості рацій Motorola серій DP, R7, GP, CP, PRO та інших професійних моделей.
Антена демонструє стабільні характеристики в усьому діапазоні, забезпечуючи КСХ не гірше 2:1 на краях діапазону та близько 1,5:1 в центральній частині.
Переваги антени
Наша антена FlowerPot має загальну довжину 110 см, що є оптимальним розміром для забезпечення високої ефективності в діапазоні VHF. Унікальною особливістю є можливість вибору довжини з'єднувального кабелю від 5 до 20 метрів залежно від конкретних потреб користувача.
Коротший кабель (5-10 м) ідеально підходить для використання в обмежених просторах бліндажів, укриттів або при роботі з мобільних позицій. Довший кабель (15-20 м) дозволяє розмістити антену на значній відстані від оператора, що критично важливо для забезпечення безпеки та покращення умов прийому сигналу.
Розрахунок розмірів
Довжина активного елемента розраховується за формулою L = 234/f, де f - робоча частота в МГц, L - довжина в метрах. Наша антена має загальну довжину 110 см, що оптимально підходить для роботи в діапазоні VHF 136-174 МГц. Ця довжина забезпечує ефективне випромінювання на частотах близько 155-160 МГц, які є найбільш поширеними для професійних рацій Motorola.
Встановлення та налаштування
FlowerPot з гнучким вибором довжини кабелю може встановлюватися різними способами залежно від умов місцевості та обраної конфігурації. При використанні короткого кабелю (5-10 м) найпоширеніший спосіб - підвішування безпосередньо поблизу позиції оператора на дерево або мачту.
Довгий кабель (15-20 м) відкриває додаткові можливості: антену можна винести на значну відстань від укриття, розмістити на найвищій доступній точці місцевості або використовувати для зв'язку з підземних споруд. В умовах бліндажу антену можна розмістити на поверхні, тоді як оператор залишається в безпечному укритті.
Сумісність з різними моделями рацій Motorola
Виносна бліндажна окопна антена FlowerPot демонструє відмінну сумісність з широким спектром рацій Motorola, зокрема серій DP та R7.
Цифрові рації серії XPR також ефективно працюють з FlowerPot, забезпечуючи стабільний зв'язок як в аналоговому, так і в цифровому режимах.
Порівняння з штатними антенами
Випробування показують, що FlowerPot забезпечує збільшення дальності зв'язку на 40-60% порівняно зі штатними гумовими антенами рацій Motorola. Особливо помітне покращення спостерігається при роботі з базовими станціями на великих відстанях.
Тактичні переваги в польових умовах
- Прихованість На відміну від високих металевих антен, FlowerPot може бути легко замаскована серед рослинності. Коаксіальний кабель має темний колір і не привертає увагу, що важливо для тактичних операцій.
- Стійкість до пошкоджень Гнучкість конструкції робить антену стійкою до механічних пошкоджень. Вона може витримувати сильний вітер, дощ та інші несприятливі погодні умови без втрати працездатності.
- Багатофункціональність Одну антену можна використовувати для роботи з декількома раціями по черзі, просто перемикаючи кабель. Це зменшує кількість необхідного обладнання в польових умовах.
Обслуговування та довговічність
Незважаючи на простоту конструкції, FlowerPot потребує періодичного огляду. Особливу увагу слід приділяти місцям з'єднань та стану ізоляції центральної жили.
Вологість може проникнути в кабель через пошкоджену зовнішню оболонку, що призведе до погіршення характеристик антени. Регулярна перевірка дозволяє виявити такі проблеми на ранній стадії.
Для тривалого використання рекомендується додатково герметизувати місця з'єднань за допомогою спеціальної стрічки або герметика. Це особливо важливо при експлуатації в умовах високої вологості.
Підбиваючи підсумки, можемо сказати, що виносна бліндажна окопна антена VHF FlowerPot для рацій Motorola DP, R7 є оптимальним рішенням для забезпечення надійного радіозв'язку в польових умовах. Поєднання простоти виготовлення, високої ефективності та мобільності робить цю антену незамінним елементом обладнання для військових, рятувальних служб та аматорів радіозв'язку.
Особливо актуальним використання FlowerPot стає в умовах, коли потрібно швидко організувати якісний зв'язок з мінімальними ресурсами. Антена довела свою ефективність у численних практичних застосуваннях та продовжує залишатися одним з найпопулярніших рішень для польового радіозв'язку з раціями Motorola.
