Антена "Павук" — популярний вибір для покращення дальності зв'язку портативних рацій. Правильне підключення до рацій Motorola DP серії, R7 та Hytera забезпечує стабільний сигнал та максимальну ефективність роботи.

Що таке антена "Павук"

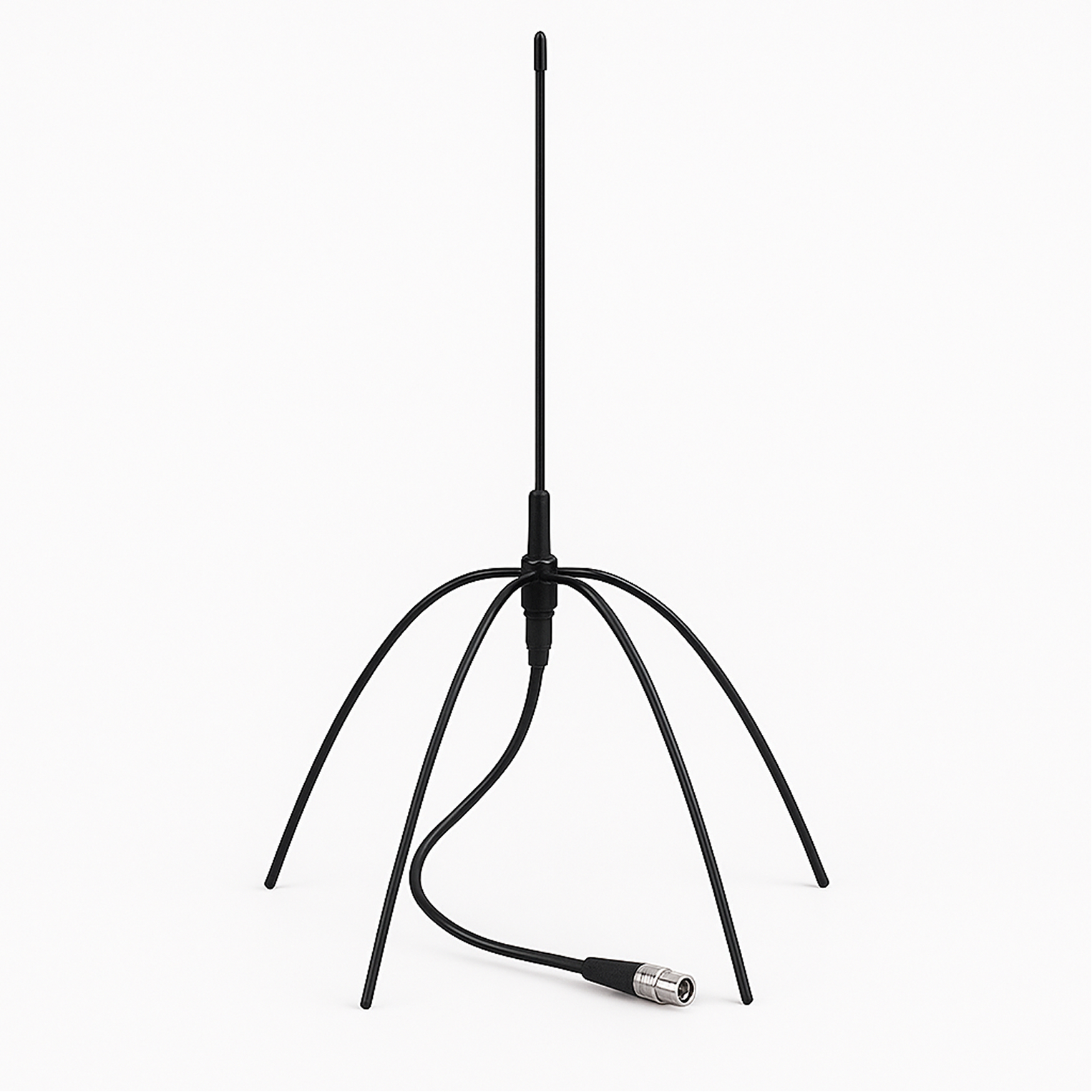

Антена "Павук" — це компактна багатодіапазонна антена з високим коефіцієнтом підсилення. Вона працює в діапазонах VHF (136-174 МГц) та UHF (400-520 МГц), що робить її універсальною для більшості професійних рацій.


Сумісність з різними моделями рацій Motorola DP, R7 та Hytera

Всі рації Motorola серії DP використовують стандартний роз'єм SMA-Female. Антена "Павук" зазвичай комплектується роз'ємом SMA-Male, що забезпечує пряму сумісність.

Motorola R7 серія

Рації R7 також оснащені роз'ємом SMA-Female. Підключення відбувається без додаткових адаптерів.

Hytera (PD series, TC series)

Більшість моделей Hytera використовують роз'єм SMA-Female, але деякі старші моделі можуть мати інші типи з'єднань. Перевіряйте специфікації вашої моделі.

Необхідні кабелі та адаптери

Основний кабель

Для підключення знадобиться коаксіальний кабель RG-58 або RG-174 довжиною від 3 до 10 метрів. Коротший кабель зменшує втрати сигналу.

Роз'єми:

  • SMA-Male — для підключення до рації

  • N-Female або UHF-Female — для підключення до антени (залежно від модифікації)

Перехідники

Для підключення антени до різних серій рацій використовуйте спеціалізовані перехідники:

  • AR-M-DPG — BNC з заземленням для рацій Motorola серії DP

  • AR-M-R7 — BNC для радіостанцій Motorola R7, R7a

Покрокове підключення:

  • Крок 1: Підготовка

    • Вимкніть рацію перед підключенням зовнішньої антени. Зніміть штатну антену, обертаючи її проти годинникової стрілки.

  • Крок 2: Підключення кабелю до рації

    • Приєднайте SMA-Male роз'єм кабелю до рації. Закручуйте вручну до відчуття опору, потім доверніть на чверть оберту спеціальним ключем.

  • Крок 3: Підключення до антени

    • З'єднайте інший кінець кабелю з антеною "Павук". Переконайтеся в надійності з'єднання.

  • Крок 4: Встановлення антени

    • Закріпіть антену на висоті мінімум 2-3 метри від землі в місці з мінімальними перешкодами.

Налаштування та перевірка:

  • Перевірка КСВ

    • Використовуйте КСВ - метр для перевірки узгодження. Значення КСВ не повинно перевищувати 2:1 для оптимальної роботи.

  • Тестування дальності

    • Проведіть тестові сеанси зв'язку на різних відстанях для оцінки покращення дальності порівняно зі штатною антеною.

Поради для оптимальної роботи:

  • Розташування антени

    • Встановлюйте антену якомога вище та подалі від металевих предметів. Відстань до найближчих перешкод повинна становити мінімум половину довжини хвилі.

  • Якість кабелю

    • Використовуйте кабель з мінімальними втратами. Для UHF діапазону кращий вибір — RG-58, для VHF підійде RG-174.

  • Заземлення

    • При стаціонарному встановленні забезпечте якісне заземлення антени для захисту від статичної електрики та підвищення ефективності

  • Поширена помилка:

    • Не затягуйте роз'єми надмірною силою — це може пошкодити різьблення. Уникайте гострих згинів кабелю. Не використовуйте дешеві китайські перехідники — вони погіршують якість сигналу.

Антена "Павук" значно покращує характеристики зв'язку рацій Motorola та Hytera при правильному підключенні. Дотримання рекомендацій щодо встановлення та використання якісних компонентів забезпечить максимальну ефективність системи зв'язку.

Правильно встановлена зовнішня антена може збільшити дальність зв'язку в 2-3 рази порівняно зі штатною антеною. Інвестиції в якісну антену та правильне підключення окупляються надійним та стабільним зв'язком у критичних ситуаціях.
